उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कंडक्टर: | एल्यूमीनियम (एएसी) | इन्सुलेशन: | नहीं |
|---|---|---|---|
| कोड नाम: | सिकाडा | तारों की संख्या: | 37 |
| क्षेत्र: | 628.3 वर्ग मिमी | आवेदन: | ओवरहेड पावर सिस्टम |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | पेशेवर ओवरहेड नंगे कंडक्टर,सभी एल्यूमीनियम कंडक्टर AAC नंगे कंडक्टर |
||

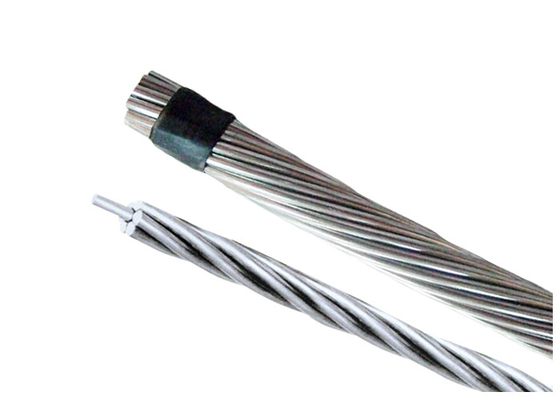

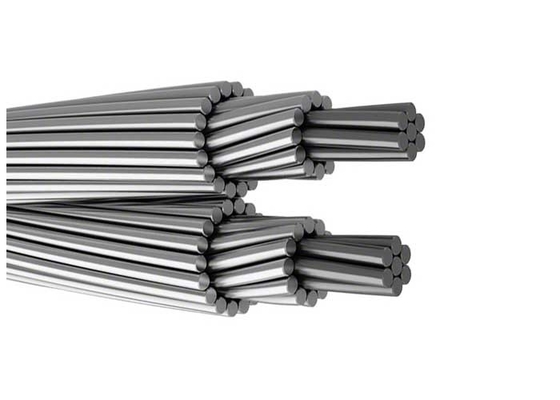

पेशेवर ओवरहेड नंगे कंडक्टर, सभी एल्यूमीनियम कंडक्टर AAC Cicada
जैसे-जैसे वैश्विक ऊर्जा की मांग में वृद्धि होती है, ऊर्ध्वाधर ट्रांसमिशन लाइनों को अभूतपूर्व तनाव का सामना करना पड़ता है। पारंपरिक स्टील-वर्धित कंडक्टर (एसीएसआर) अत्यधिक भार के तहत बंक करते हैं, जंग से पीड़ित होते हैं, ढीला हो जाते हैं,और प्रति 100 किमी पर 8% तक की ऊर्जा हानि
शंघाई शेंगहुआ पावर ग्रुप केबल इन चुनौतियों का सामना अपने एएसी साइकाडा ऑल-एल्यूमीनियम कंडक्टरों के साथ करता है जो अति-कम प्रतिरोध, संक्षारण मुक्त लचीलापन प्रदान करने के लिए डिज़ाइन किए गए हैं।और अगली पीढ़ी के बिजली बुनियादी ढांचे के लिए 20% वजन में कमी.
शून्य संक्षारण डिजाइन
बेजोड़ विद्युत दक्षता:
वजन-शक्ति वर्चस्व:
Shenghua की AAC श्रृंखला के अनुरूप हैः
| पैरामीटर | AAC Cicada (628.3 मिमी2) | विशिष्ट एसीएसआर (620 मिमी2) | लाभ |
|---|---|---|---|
| प्रतिरोध (Ω/किमी) | 0.0459 | 0.061 | 25% कम हानि |
| वजन (किग्रा/किमी) | 1,732.9 | 2,200 | 21% हल्का |
| रेटेड ताकत | 100.54 kN | 92 kN | 9% अधिक मजबूत |
| संक्षारण का जोखिम | कोई नहीं (पूरी तरह से एल्यूमीनियम) | उच्च (स्टील कोर) | 50 वर्ष से अधिक का जीवनकाल |
अनुकूलन योग्य व्यासः 16mm21,500mm2 7127 तार विन्यास के साथ।
1 आवेदन
नंगे कंडक्टर:एएसी,एएएसी,एसीएसआर,एएसीएसआर,एसीएआर और गैल्वेनाइज्ड स्टील तार, विभिन्न ग्रेड वोल्टेज के साथ ऊपरी विद्युत शक्ति संचरण और वितरण लाइनों में उपयोग किए जाते हैं।
| प्रकार | विवरण | तार का संख्या |
अनुभाग क्षेत्रफल (मिमी2) |
| एएसी | सभी एल्यूमीनियम कंडक्टर | 7~127 | 16 से 1500 |
| एएएसी | सभी एल्यूमीनियम मिश्र धातु कंडक्टर | 7~91 | 17~1300 |
| एसीएसआर |
एल्यूमीनियम कंडक्टर स्टील से सुदृढ़ |
7~103 | 16~1250 |
| AACSR |
एल्यूमीनियम मिश्र धातु कंडक्टर स्टील से सुदृढ़ |
7~103 | 16~1250 |
| ACAR/AW |
एल्यूमीनियम कंडक्टर एल्यूमीनियम मिश्र धातु प्रबलित |
7~103 | 16~1250 |
| एसीएसडब्ल्यू/एस |
एल्यूमीनियम कंडक्टर एल्यूमीनियम लेपित स्टील वायर/स्ट्रैंड |
7~103 | 16~1250 |
| गोली का घाव | जस्ती इस्पात तार | 3/2.64~37/4.55 | 16.41 ~ 765.99 |
मानक:
सभी उत्पादों को पूरी तरह से विभिन्न मानकों के अनुरोधों को पूरा कर सकते हैं। हम डिजाइन और ग्राहकों के आवश्यक मानकों के अनुसार विशेष केबल का निर्माण कर सकते हैं, जैसेः EN, GB, IEC, BS, ASTM, JIS,DIN CRS.
| एएसी | EN 51082 | |||||||
| क्षेत्रफल | संख्या | व्यास | इकाई प्रति द्रव्यमान | रेटेड | डीसी | |||
| कोड नाम | तार | तार | कंड. | लम्बाई | शक्ति | प्रतिरोध | ||
| मिमी2 | मिमी | मिमी | किलोग्राम/किमी | kN | Ω/किमी | |||
| मिग | 23.3 | 7 | 2.06 | 6.18 | 63.8 | 4.20 | 1.2249 | |
| मुर्गा | 26.9 | 7 | 2.21 | 6.63 | 73.4 | 4.83 | 1.0643 | |
| मच्छर | 36.9 | 7 | 2.59 | 7.77 | 100.8 | 6.27 | 0.7749 | |
| पंखुड़ी | 42.8 | 7 | 2.79 | 8.37 | 117.0 | 7.28 | 0.6678 | |
| चींटी | 52.8 | 7 | 3.10 | 9.30 | 144.4 | 8.72 | 0.5409 | |
| उड़ना | 63.6 | 7 | 3.40 | 10.2 | 173.7 | 10.49 | 0.4497 | |
| नीली बोतल | 73.6 | 7 | 3.66 | 11.0 | 201.3 | 11.78 | 0.3880 | |
| कान की अंगुली | 78.6 | 7 | 3.78 | 11.3 | 214.7 | 12.57 | 0.3638 | |
| खरगोश | 84.1 | 7 | 3.91 | 11.7 | 229.7 | 13.45 | 0.3400 | |
| क्लेग | 95.6 | 7 | 4.17 | 12.5 | 261.3 | 15.30 | 0.2989 | |
| भैंस | 106.0 | 7 | 4.39 | 13.2 | 289.6 | 16.95 | 0.2697 | |
| भृंग | 106.4 | 19 | 2.67 | 13.4 | 292.4 | 18.08 | 0.2701 | |
| मधुमक्खी | 132.0 | 7 | 4.90 | 14.7 | 360.8 | 21.12 | 0.2165 | |
| हर्सेट | 157.6 | 19 | 3.25 | 16.3 | 433.2 | 26.01 | 0.1823 | |
| कबूतर | 185.9 | 19 | 3.53 | 17.7 | 511.1 | 29.75 | 0.1546 | |
| चाफर | 213.2 | 19 | 3.78 | 18.9 | 586.0 | 34.12 | 0.1348 | |
| मकड़ी | 237.6 | 19 | 3.99 | 20.0 | 652.9 | 38.01 | 0.1210 | |
| तिलक | 265.7 | 19 | 4.22 | 21.1 | 730.4 | 42.52 | 0.1081 | |
| तितली | 322.7 | 19 | 4.65 | 23.3 | 886.8 | 51.63 | 0.0891 | |
| पतंग | 373.1 | 19 | 5.00 | 25.0 | 1025.3 | 59.69 | 0.0770 | |
| ड्रोन | 372.4 | 37 | 3.58 | 25.1 | 1027.1 | 59.59 | 0.0774 | |
| सौपैर | 415.2 | 37 | 3.78 | 26.5 | 1145.1 | 66.43 | 0.0695 | |
| मेयबग | 486.1 | 37 | 4.09 | 28.6 | 1340.6 | 77.78 | 0.0593 | |
| वृश्चिक | 529.8 | 37 | 4.27 | 29.9 | 1461.2 | 84.77 | 0.0544 | |
| ज्वालामुखी | 628.3 | 37 | 4.65 | 32.6 | 1732.9 | 100.54 | 0.0459 | |
