शेंगहुआ समूह केबल GSW एल्यूमीनियम कंडक्टर स्टील प्रबलित एंटी एक्सट्रूज़न 16.41mm2 - 765.99mm2

बड़ी छवि : शेंगहुआ समूह केबल GSW एल्यूमीनियम कंडक्टर स्टील प्रबलित एंटी एक्सट्रूज़न 16.41mm2 - 765.99mm2

उत्पाद विवरण:

उत्पत्ति के प्लेस:	शंघाई, चीन
ब्रांड नाम:	SHANCABLE
प्रमाणन:	ASTM A475, BS 183:1972
मॉडल संख्या:	जीएसडब्ल्यू

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	0.5
मूल्य:	0.10-10.99USD/m
पैकेजिंग विवरण:	लकड़ी का ड्रम या स्टील ड्रम
प्रसव के समय:	10 दिन या अधिक
भुगतान शर्तें:	एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता:	प्रति माह 1000 किमी

संपर्क करें

विस्तृत उत्पाद विवरण

कंडक्टर:	जस्ती इस्पात	संकर अनुभागीय क्षेत्र:	16.41 ~ 765.99 मिमी
आवेदन:	ACSR (ओवरहेड) का कॉर्ड।	इन्सुलेशन:	नहीं
म्यान:	नहीं	मॉडल नं.:	जीएसडब्ल्यू
प्रकार:	उच्च वोल्टेज	निगम:	शेनघुआ समूह
ब्रांड:	श केबल
प्रमुखता देना:	एल्युमिनियम कंडक्टर स्टील प्रबलित , GSW एल्यूमीनियम कंडक्टर स्टील प्रबलित

GSW एल्यूमिनियम कंडक्टर स्टील रीइन्फोर्स्ड एंटी एक्सट्रूज़न 16.41mm² - 765.99mm²

इंजीनियरिंग ग्रिड लचीलापन: शंघाई शेंघुआ के GSW ACSR कंडक्टर चरम वातावरण के लिए

पहाड़ों, तटरेखाओं और रेगिस्तानों को पार करने वाले उच्च-वोल्टेज ट्रांसमिशन नेटवर्क में, कंडक्टर स्थायित्व ग्रिड स्थिरता को परिभाषित करता है। पारंपरिक केबल बर्फ के भार, जंग और यांत्रिक तनाव के नीचे झुक जाते हैं—जिससे महंगे आउटेज होते हैं। शंघाई शेंघुआ पावर ग्रुप केबल अपने GSW ACSR (जस्ती स्टील वायर एल्यूमिनियम कंडक्टर स्टील रीइन्फोर्स्ड) के साथ इसका समाधान करता है, जिसे ओवरहेड लाइनों के लिए बेजोड़ ताकत, जंग प्रतिरोध और एंटी-एक्सट्रूज़न प्रदर्शन देने के लिए इंजीनियर किया गया है जहां विफलता कोई विकल्प नहीं है।

ट्रिपल-लेयर इंजीनियरिंग उत्कृष्टता

उच्च-शक्ति कोर:
- जस्ती स्टील वायर (GSW) कोर 1,620 MPa तक तन्य शक्ति प्राप्त करता है (बहुत उच्च ग्रेड), मानक ACSR से 20% बेहतर प्रदर्शन करता है, जबकि बर्फ/हवा के भार से विरूपण का विरोध करता है
- एंटी-एक्सट्रूज़न डिज़ाइन: जिंक कोटिंग (185–290 g/m²) तटीय/औद्योगिक क्षेत्रों में गैल्वेनिक जंग को रोकता है, जीवनकाल को 50+ वर्षों तक बढ़ाता है
अनुकूलित चालकता:
- एल्यूमिनियम स्ट्रैंड (16.41–765.99mm²) कम DC प्रतिरोध सुनिश्चित करते हैं (उदाहरण के लिए, 996.2mm² के लिए 0.0334 Ω/km), पारंपरिक डिज़ाइनों की तुलना में प्रति 100km लाइन में 3.2 GWh/वर्ष से ऊर्जा हानि को कम करना
यांत्रिक लचीलापन:
- ट्विस्ट प्रतिरोध: 10–16 पूर्ण 360° ट्विस्ट (प्रति ASTM A475) का सामना करता है, जो हवादार गलियारों में कंपन डंपिंग के लिए महत्वपूर्ण है
- शून्य से नीचे लचीलापन: -40°C से 200°C पर संचालित होता है, पूर्वतापन आर्कटिक वातावरण में स्थापना को सक्षम बनाता है

ग्लोबल पावर ग्रिड के लिए प्रमाणित

शेंघुआ का GSW ACSR अनुपालन करता है:

ASTM A475/A231: मान्य तन्य शक्ति और जिंक आसंजन
IEC 61089 & BS EN 50183: जंग प्रतिरोध और थकान परीक्षण
DIN 48204: यूरोपीय UHV परियोजनाओं (380kV+ ट्रांसमिशन) के लिए प्रमाणित

तकनीकी विनिर्देश: शेंघुआ GSW ACSR रेंज

वायर कॉन्फ़िगरेशन	व्यास (मिमी)	तन्य शक्ति (एमपीए)	वजन (किलो/किमी)	मुख्य अनुप्रयोग
7/4.78	14.29	155.7 kN (अतिरिक्त उच्च)	991	पहाड़ी गलियारे
19/4.50	22.22	248.2 kN (उच्च)	2,352	तटीय ग्रिड
37/4.55	31.75	721.5 kN (बहुत उच्च)	4,833	रेगिस्तान HV लाइनें

तीन शक्ति ग्रेड: सामान्य (1,290–1,620 MPa), उच्च (1,380–1,590 MPa), बहुत उच्च (1,520–1,620 MPa)

महत्वपूर्ण अनुप्रयोग

चरम मौसम: 19/3.81mm GSW ACSR (259.3 kN शक्ति) हिमालयी बर्फ क्षेत्रों में 500 मीटर तक के स्पैन का समर्थन करता है
तटीय नेटवर्क: 7/3.05mm जिंक परत (215 g/m²) दक्षिण पूर्व एशियाई ग्रिड में नमक के छिड़काव का विरोध करता है
नवीकरणीय एकीकरण: 37/4.09mm कंडक्टर (581.8 kN) 0.0406 Ω/km दक्षता के साथ 1GW अपतटीय पवन फार्मों को जोड़ते हैं

क्यों शेंघुआ वैश्विक ट्रांसमिशन परियोजनाओं पर हावी है

30+ वर्षों की विशेषज्ञता: चीन की पश्चिम-पूर्व पावर परियोजना के लिए 15,000km+ GSW ACSR की आपूर्ति की
कठोर परीक्षण: इन-हाउस लैब बर्फ-लोड सहनशक्ति (-30°C), कंपन थकान (50M+ चक्र), और रेंगने के प्रतिरोध को मान्य करते हैं
टिकाऊ विनिर्माण: जिंक रीसाइक्लिंग प्रक्रियाएं पर्यावरणीय प्रभाव को 40% तक कम करती हैं

विशेष विवरण

उत्पाद जस्ती स्टील वायर (GSW) का उपयोग ACSR (एल्यूमिनियम कंडक्टर स्टील रीइन्फोर्स्ड) कंडक्टर के कॉर्ड के लिए किया जाता है। इस उद्योग के अग्रणी उद्यम होने के नाते, शेंघुआ द्वारा निर्मित GSW में उत्कृष्ट यांत्रिक गुण, कोटिंग की सर्वोत्तम गुणवत्ता और सतह की अच्छी स्थिति है।

	व्यास(मिमी)			तन्य शक्ति(एमपीए)		जिंक का वजन(g/m2)
	1.24~2.25			1340~1620		185~215
	2.25~3.00			1310~1590		230
	3.00~3.50			1290~1550		245
	3.50~4.25			1290~1520		260
	4.25~4.75			1290~1520		275
	4.75~5.50			1290~1520		290

तीव्रता स्तर	तार का व्यास	न्यूनतम तन्य		1% के साथ न्यूनतम तनाव	न्यूनतम विस्तार	360° का न्यूनतम नंबर	परीक्षण का व्यास
		शक्ति		विस्तार	जब L=250 प्रतिशत	ट्विस्ट		मंड्रिल
	मिमी		एमपीए	एमपीए	%			गुणा
	>1.24~2.25	1340		1170	3.0	16		1
	>2.25~2.75	1310		1140	3.0	16		1
	>2.75~3.00	1310		1140	3.5	16		1
सामान्य	>3.00~3.50	1290		1100	3.5	14		1
	>3.50~4.25	1290		1100	4.0	12		1
	>4.25~4.75	1290		1100	4.0	12		1
	>4.75~5.50	1290		1100	4.0	12		1
	>1.24~2.25	1450		1310	2.5	16		3
	>2.25~2.75	1410		1280	2.5	16		3
	>2.75~3.00	1410		1280	3.0	16		4
उच्च	>3.00~3.50	1410		1240	3.0	14		4
	>3.50~4.25	1380		1170	3.0	12		4
	>4.25~4.75	1380		1170	3.0	12		4
	>4.75~5.50	1380		1170	3.0	12		4
	>1.24~2.25	1620		1450	2.0	14		4
	>2.25~2.75	1590		1410	2.0	14		4
	>2.75~3.00	1590		1410	2.5	12		5
बहुत उच्च	>3.00~3.50	1550		1380	2.5	12		5
	>3.50~4.25	1520		1340	2.5	10		5
	>4.25~4.75	1520		1340	2.5	10		5
	>4.75~5.50	1520		1270	2.5	10		5

जस्ती स्टील वायर/GSW

						ASTM A475
तारों की संख्या	लगभग। स्ट्रैंड डाया।		सीमेंस	उच्च	अतिरिक्त उच्च	लगभग। वजन
/डाया।			मार्टिन ग्रेड	शक्ति ग्रेड	शक्ति ग्रेड
	इंच	मिमी	केएन	केएन	केएन	किलो/किमी
3/2.64	7/32	5.56	10.409	15.569	21.796	131
3/3.05	1/4	6.35	13.523	21.040	29.981	174
3/3.05	1/4	6.35	-	-	-	174
3/3.30	9/32	7.14	15.035	23.398	33.362	204
3/3.68	5/16	7.94	18.193	28.246	40.479	256
3/4.19	3/8	9.52	24.732	37.187	52.489	328
7/1.04	1/8	3.18	4.048	5.916	8.140	49
7/1.32	5/32	3.97	6.539	9.519	13.078	76
7/1.57	3/16	4.76	8.452	12.677	17.748	108
7/1.65	3/16	4.76	-	-	-	118
7/1.83	7/32	5.56	11.387	17.126	24.020	145
7/2.03	1/4	6.35	14.012	21.129	29.581	181
7/2.36	9/32	7.14	18.905	28.469	39.812	243
7/2.64	5/16	7.94	23.798	35.586	49.820	305
7/2.77	5/16	7.94	-	-	-	335
7/3.05	3/8	9.52	30.915	48.040	68.503	407
7/3.68	7/16	11.11	41.591	64.499	92.523	594
7/4.19	1/2	12.70	53.823	83.627	119.657	768
7/4.78	9/16	14.29	69.837	108.981	155.688	991
7/5.26	5/8	15.88	84.961	131.667	188.605	1211
19/2.54	1/2	12.70	56.492	84.961	118.768	751
19/2.87	9/16	12.49	71.616	107.202	149.905	948
19/3.18	5/8	15.88	80.513	124.995	178.819	1184
19/3.81	3/4	19.05	116.543	181.487	259.331	1719
19/4.50	7/8	22.22	159.691	248.211	354.523	2352
19/5.08	1	25.40	209.066	325.610	464.839	2384
37/3.63	1	25.40	205.508	319.827	456.832	3061
37/4.09	11/8	28.58	262.000	407.457	581.827	4006
37/4.55	11/4	31.75	324.720	505.318	721.502	4833

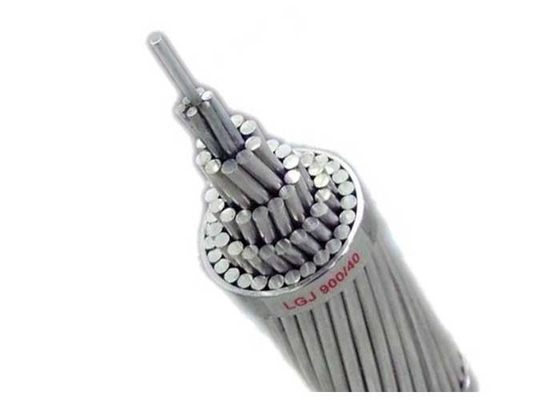

शेंगहुआ समूह केबल GSW एल्यूमीनियम कंडक्टर स्टील प्रबलित एंटी एक्सट्रूज़न 16.41mm2 - 765.99mm2 0

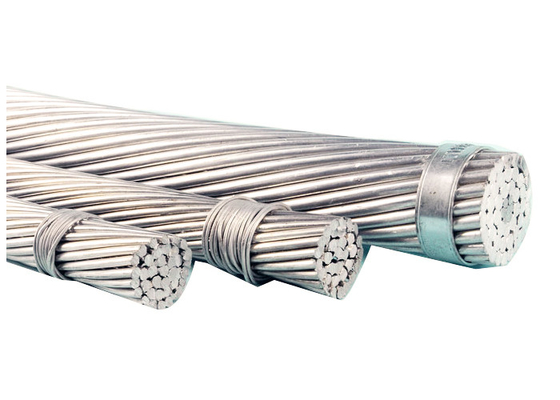

शेंगहुआ समूह केबल GSW एल्यूमीनियम कंडक्टर स्टील प्रबलित एंटी एक्सट्रूज़न 16.41mm2 - 765.99mm2 1
