उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कंडक्टर की सामग्री: | एल्यूमीनियम मिश्र धातु | कोड नाम: | बॉक्स, पाइन, टोटारा, रेडवुड .. |
|---|---|---|---|
| तारों की संख्या: | 7pcs ~ 61pcs | कुल व्यास: | 5.6mm~41mm |
| आवेदन: | ओवरहेड पावर सिस्टम | क्रॉस सेक्शन: | 16- 800 वर्ग मिमी |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | सभी एल्यूमीनियम मिश्र धातु के स्ट्रेन्डेड नंगे कंडक्टर,स्ट्रेन्डेड नंगे कंडक्टर,एएएसी स्ट्रेन्डेड नंगे कंडक्टर |
||

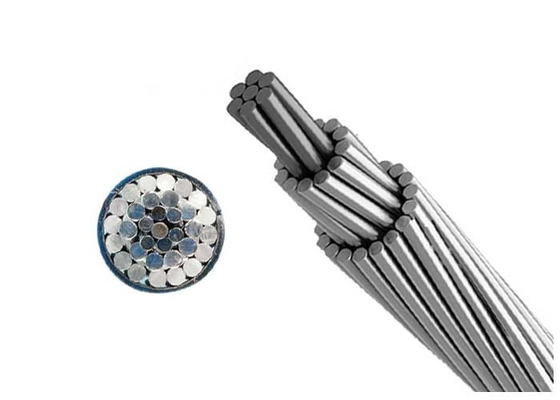

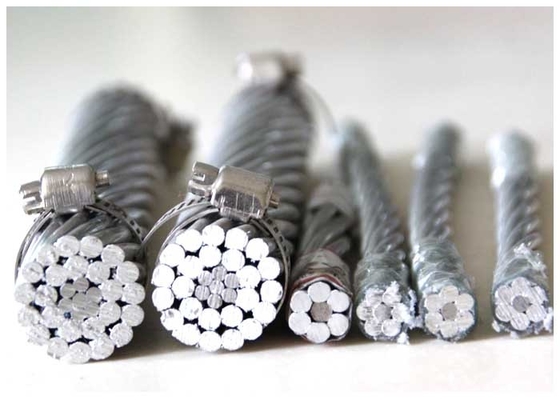

2 सभी एल्यूमीनियम मिश्र धातु नंगे कंडक्टर AAAC के मानक
हमारे नंगे कंडक्टर केबल अंतर्राष्ट्रीय मानकों की वस्तु को पूरा कर सकते हैं या उससे अधिक हो सकते हैं, जैसे: IEC 61089, BS 215 भाग 1 (AAC), BS 215 भाग 2, BS 324201 (AAAC), DIN 48201 भाग 5 (AAC), DIN 48204, ASTM B231 (AAC), ASTM B232 (ACSR), BS EN 50182, BS EN 50183 (AAAC), GB/T 1179-2008। साथ ही हम ग्राहकों के रूप में OEM और नए डिज़ाइन केबल स्वीकार करते हैं।
पहाड़ों, तटों और रेगिस्तानों में फैले उच्च-वोल्टेज ओवरहेड नेटवर्क में, कंडक्टर विश्वसनीयता ग्रिड स्थिरता को निर्धारित करती है। पारंपरिक स्टील-प्रबलित केबल जंग और सैग सीमाओं का सामना करते हैं - उपयोगिताओं को रखरखाव में लाखों का खर्च आता है। शंघाई शेंघुआ पावर ग्रुप केबल इंजीनियर AAAC (ऑल एल्युमीनियम अलॉय कंडक्टर्स) इन चुनौतियों को दूर करने के लिए, ट्रांसमिशन परियोजनाओं के लिए एयरोस्पेस-ग्रेड मिश्र धातुओं, अंतर्राष्ट्रीय प्रमाणपत्रों और कस्टम इंजीनियरिंग को जोड़ते हैं जहां विफलता कोई विकल्प नहीं है।
भार-से-भार लाभ:
विद्युत दक्षता:
अनुकूली डिजाइन लचीलापन:
शेंघुआ के AAAC कंडक्टर 12+ अंतर्राष्ट्रीय मानकों से अधिक हैं, जिनमें शामिल हैं:
तीसरे पक्ष की KEMA/CE रिपोर्ट 50+ तकनीकी मापदंडों में लगातार अनुपालन की पुष्टि करती है।
| कोड नाम | क्रॉस-सेक्शन (मिमी²) | तारों की संख्या | व्यास (मिमी) | द्रव्यमान (किग्रा/किमी) | शक्ति (kN) | प्रतिरोध (Ω/किमी) |
|---|---|---|---|---|---|---|
| देवदार | 42.2 | 7 | 8.31 | 115.2 | 12.44 | 0.7797 |
| ओक | 118.9 | 7 | 14.0 | 324.5 | 35.07 | 0.2767 |
| सिकोमोर | 303.2 | 37 | 22.6 | 835.2 | 89.40 | 0.1095 |
| रेडवुड | 996.2 | 61 | 41.0 | 2753.2 | 293.88 | 0.0334 |
पूर्ण रेंज कस्टम आर्मर/कोटिंग विकल्पों के साथ 18.8mm²–996.2mm² को कवर करती है।
| प्रकार | विवरण | तारों की संख्या |
अनुभाग क्षेत्र (मिमी2) |
| AAC | सभी एल्यूमीनियम कंडक्टर | 7~127 | 16~1500 |
| AAAC | सभी एल्यूमीनियम मिश्र धातु कंडक्टर | 7~91 | 17~1300 |
| ACSR |
एल्यूमीनियम कंडक्टर स्टील प्रबलित |
7~103 | 16~1250 |
| AACSR |
एल्यूमीनियम मिश्र धातु कंडक्टर स्टील प्रबलित |
7~103 | 16~1250 |
| ACAR/AW |
एल्यूमीनियम कंडक्टर एल्यूमीनियम मिश्र धातु प्रबलित |
7~103 | 16~1250 |
| ACSW/S |
एल्यूमीनियम कंडक्टर एल्यूमीनियम क्लैड स्टील वायर/स्ट्रैंड |
7~103 | 16~1250 |
| GSW | जस्ती स्टील वायर | 3/2.64~37/4.55 | 16.41~765.99 |
3. विशिष्टता
| AAAC | EN 51082 | |||||||
| क्षेत्र | की संख्या | व्यास | प्रति इकाई द्रव्यमान | रेटेड | डीसी | |||
| कोड नाम | तारों | तार | कंड. | लंबाई | शक्ति | प्रतिरोध | ||
| मिमी2 | मिमी | मिमी | किग्रा/किमी | kN | Ω/किमी | |||
| बॉक्स | 18.8 | 7 | 1.85 | 5.55 | 51.4 | 5.55 | 1.7480 | |
| बबूल | 23.8 | 7 | 2.08 | 6.24 | 64.9 | 7.02 | 1.3828 | |
| बादाम | 30.1 | 7 | 2.34 | 7.02 | 82.2 | 8.88 | 1.0926 | |
| देवदार | 35.5 | 7 | 2.54 | 7.62 | 96.8 | 10.46 | 0.9273 | |
| देवदार | 42.2 | 7 | 2.77 | 8.31 | 115.2 | 12.44 | 0.7797 | |
| देवदार | 47.8 | 7 | 2.95 | 8.85 | 130.6 | 14.11 | 0.6875 | |
| हेज़ल | 59.9 | 7 | 3.30 | 9.90 | 163.4 | 17.66 | 0.5494 | |
| पाइन | 71.6 | 7 | 3.61 | 10.8 | 195.6 | 21.14 | 0.4591 | |
| होली | 84.1 | 7 | 3.91 | 11.7 | 229.5 | 24.79 | 0.3913 | |
| विलो | 89.7 | 7 | 4.04 | 12.1 | 245.0 | 26.47 | 0.3665 | |
| ओक | 118.9 | 7 | 4.65 | 14.0 | 324.5 | 35.07 | 0.2767 | |
| शहतूत | 150.9 | 19 | 3.18 | 15.9 | 414.3 | 44.52 | 0.2192 | |
| ऐश | 180.7 | 19 | 3.48 | 17.4 | 496.1 | 53.31 | 0.1830 | |
| एल्म | 211.0 | 19 | 3.76 | 18.8 | 579.2 | 62.24 | 0.1568 | |
| चिनार | 239.4 | 37 | 2.87 | 20.1 | 659.4 | 70.61 | 0.1387 | |
| सिकोमोर | 303.2 | 37 | 3.23 | 22.6 | 835.2 | 89.40 | 0.1095 | |
| उपस | 362.1 | 37 | 3.53 | 24.7 | 997.5 | 106.82 | 0.0917 | |
| येव | 479.0 | 37 | 4.06 | 28.4 | 1319.6 | 141.31 | 0.0693 | |
| टोटारा | 498.1 | 37 | 4.14 | 29.0 | 1372.1 | 146.93 | 0.0666 | |
| रूबस | 586.9 | 61 | 3.50 | 31.5 | 1622.0 | 173.13 | 0.567 | |
| सोरबस | 659.4 | 61 | 3.71 | 33.4 | 1822.5 | 194.53 | 0.0505 | |
| एरोकेरिया | 821.1 | 61 | 4.14 | 37.3 | 2269.4 | 242.24 | 0.0406 | |
| रेडवुड | 996.2 | 61 | 4.56 | 41.0 | 2753.2 | 293.88 | 0.0334 | |
