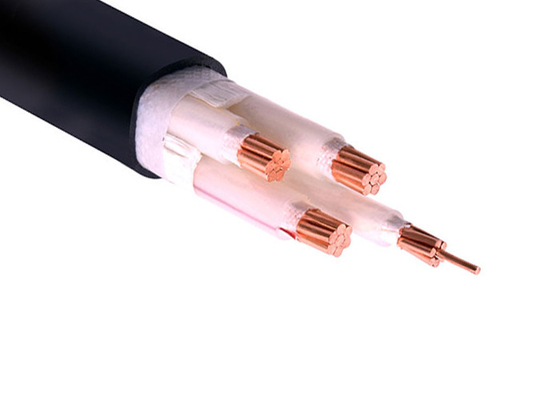

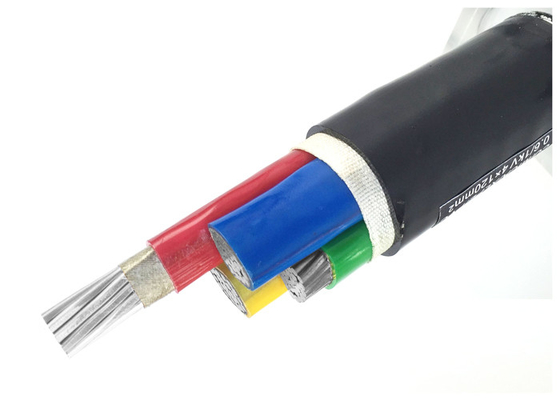

शेंगहुआ ग्रुप पावर केबल NYY NYCY बिल्डिंग/हाउस वायरिंग के लिए विद्युत अग्नि प्रतिरोधी केबल

NYY NYCY इलेक्ट्रिकल फायर रेसिस्टेंट केबल फॉर बिल्डिंग्स / हाउस वायरिंग

​​TDK (शीर्षक, विवरण, कीवर्ड)​​

​​शीर्षक:​​ इमारतों के लिए NYY-FE फायर रेसिस्टेंट केबल | शंघाई शेंघुआ पावर ग्रुप केबल
​​विवरण:​​ शंघाई शेंघुआ उच्च-वृद्धि सुरक्षा, शून्य-विषाक्तता और 90+ मिनट की सर्किट अखंडता के लिए XLPE इन्सुलेशन और LSZH शीथिंग के साथ IEC 60502-प्रमाणित NYY-FE फायर-रेसिस्टेंट केबल प्रदान करता है।
​​कीवर्ड:​​ NYY-FE फायर रेसिस्टेंट केबल, LSZH पावर केबल, XLPE इंसुलेटेड केबल, बिल्डिंग वायरिंग, हैलोजन-फ्री केबल, शेंघुआ पावर केबल, CPR-प्रमाणित केबल

​​शंघाई शेंघुआ की NYY-FE फायर रेसिस्टेंट केबल: उच्च-वृद्धि सुरक्षा के लिए अंतिम सर्किट अखंडता समाधान​​

आग के महत्वपूर्ण पहले मिनटों में, मानक केबल विनाशकारी रूप से विफल हो जाते हैं - जहरीले धुएं में पिघल जाते हैं और जीवन रक्षक प्रणालियों की बिजली काट देते हैं। ​​शंघाई शेंघुआ पावर ग्रुप केबल​​ इंजीनियर ​​NYY-FE और NYCY फायर-रेसिस्टेंट केबल​​ इस भाग्य को विफल करने के लिए, ​​माइका-बैरियर तकनीक,​​ शून्य-हैलोजन सामग्री, और ​​900 डिग्री सेल्सियस गर्मी प्रतिरोध​​ को जोड़ते हैं ताकि आपातकालीन प्रणालियों को चालू रखा जा सके जब हर सेकंड मायने रखता है

​​ट्रिपल-लेयर फायर डिफेंस: शेंघुआ इंजीनियरिंग स्टैंडर्ड​​

1. ​​माइका फायरवॉल कोर​​:

   • कॉपर कंडक्टर ​​माइका टेप​​ में लिपटे हुए ​​750 डिग्री सेल्सियस+ से अधिक 90+ मिनट​​ तक टिके रहते हैं, आग के दौरान सर्किट की अखंडता बनाए रखते हैं - IEC 60331 और BS 6387 मानकों से अधिक


   • मानक PVC केबलों के विपरीत, माइका सीधे लौ संपर्क पर भी कंडक्टर के संपर्क को रोकता है, यह सुनिश्चित करता है कि आग अलार्म और निकासी प्रकाश व्यवस्था ऑनलाइन रहे



2. ​​XLPE + LSZH आर्मर​​:

   • ​​क्रॉस-लिंक्ड पॉलीइथिलीन (XLPE) इन्सुलेशन​​ 90 डिग्री सेल्सियस​​ (PVC की 70 डिग्री सेल्सियस सीमा के मुकाबले) पर दीर्घकालिक संचालन को सक्षम बनाता है, विद्युत गिरावट और शॉर्ट-सर्किट तापमान 250 डिग्री सेल्सियस​​ तक का प्रतिरोध करता है


   • ​​LSZH (लो स्मोक जीरो हैलोजन) शीथिंग​​ विषाक्त गैस उत्सर्जन को ​​<0.5% HCl​​ (IEC 60754-1 के अनुसार) और धुएं के घनत्व को ​​>60% प्रकाश संचरण​​ (IEC 61034), निकासी के दौरान दृश्यता के लिए महत्वपूर्ण



3. ​​फ्लेम-रिटार्डेंट आर्मरिंग​​:

   • जस्ती स्टील वायर आर्मर (मल्टी-कोर के लिए) या एल्यूमीनियम वायर (सिंगल-कोर) यांत्रिक सुरक्षा जोड़ता है, जबकि ​​ZA/ZB/ZC/ZD फ्लेम-रिटार्डेंट वर्गीकरण​​ को पूरा करता है



​​जीवन-रक्षक अनुप्रयोगों के लिए प्रमाणित​​

शेंघुआ के केबल EU के सख्त पोस्ट-ग्रेनफेल नियमों का अनुपालन करते हैं, जिनमें शामिल हैं:

• ​​CPR यूरोक्लास B2ca​​: आवश्यक से 40% कम धुआं उत्सर्जन


• ​​BS 7671 संशोधन 2​​: यूके उच्च-वृद्धि सुरक्षा प्रणालियों के लिए अनिवार्य


• ​​IEC 60331 और EN 50200​​: मान्य 180-मिनट सर्किट अखंडता (FE180 रेटिंग)



​​स्थापना लाभ: जटिल परियोजनाओं के लिए सटीकता​​

• ​​बेंडिंग फ्लेक्सिबिलिटी​​: मल्टी-कोर केबलों को केवल ​​15× बाहरी व्यास​​ झुकने की आवश्यकता होती है (सिंगल-कोर के लिए 20× के मुकाबले), तंग जगहों में रूटिंग को आसान बनाता है


• ​​सब-जीरो रेजिलिएंस​​: प्रीहीटिंग -30 डिग्री सेल्सियस​​ पर स्थापना को सक्षम बनाता है, -40 डिग्री सेल्सियस से 90 डिग्री सेल्सियस​​ तक परिचालन स्थिरता के साथ


• ​​कलर-कोडेड कंडक्टर​​: BS/IEC मानकों के अनुसार सरलीकृत वायरिंग संरेखण (उदाहरण के लिए, 5-कोर: नीला/भूरा/काला/ग्रे/पीला-हरा)



​​तकनीकी विनिर्देश: शेंघुआ NYY-FE केबल​​

अनुकूलन योग्य क्रॉस-सेक्शन: 1.5mm² से 630mm²

.

​​वैश्विक आर्किटेक्ट शेंघुआ पर क्यों भरोसा करते हैं​​

• ​​केस स्टडी: बर्लिन चिल्ड्रेन हॉस्पिटल​​: तीसरे पक्ष द्वारा सत्यापित 90-मिनट की आग लचीलापन के लिए शेंघुआ के NYY-FE केबल चुनने से पहले 3 आपूर्तिकर्ताओं को अस्वीकार कर दिया
  1
  .
• ​​30-वर्षीय विरासत​​: CE/RoHS/CCC/KEMA-प्रमाणित उत्पादन ​​15-दिन वैश्विक डिलीवरी​​ के साथ
  5
  .
• ​​स्थिरता​​: हैलोजन-मुक्त सामग्री निपटान या आग की घटनाओं के दौरान पर्यावरणीय विषाक्तता को कम करती है
  6

अनुप्रयोग: XLPE इंसुलेटेड LSZH पावर केबल का उपयोग हाउस वायरिंग, बिजली आपूर्ति और अन्य निर्माण आवश्यकताओं के लिए किया जाता है।

फायर रेसिस्टेंट केबल

225V SR इंसुलेटेड और LSZH शीथेड फायर अलार्म केबल

300V माइका+LSZH इंसुलेटेड और LSZH शीथेड फायर अलार्म केबल

225 SR इंसुलेटेड और LSZH शीथेड फायर अलार्म केबल BMK*

300/500V SR इंसुलेटेड और LSZH शीथेड फायर अलार्म केबल

300/500V माइका+XLPE इंसुलेटेड और LSZH शीथेड फायर अलार्म केबल

कंडक्टर: क्लास 1/2 एनील्ड बेयर कॉपर सॉलिड या स्ट्रैंड्स। इन तारों को सख्त गुणवत्ता निगरानी के तहत स्ट्रैंडिंग मशीनों में अंतिम कंडक्टर में बनाया जाता है।

इन्सुलेशन: क्रॉस लिंक्ड पॉलीइथिलीन कंपाउंड या PVC को एक्सट्रूज़न प्रक्रिया द्वारा कंडक्टर पर इन्सुलेट किया जाता है। इन्सुलेशन के कच्चे माल और मोटाई को मानकों के अनुसार बनाए रखा जाता है और IEC60502/BS7870 मानकों का पालन किया जाता है, जैसा भी मामला हो।

Xlpe इंसुलेटेड पावर केबल को रंग या संख्याओं द्वारा इस प्रकार पहचाना जाता है:
कोर की संख्या पहचान
पुराना रंग कोडिंग नया रंग कोडिंग BS के अनुसार
1 लाल या काला भूरा या नीला
2 लाल और काला भूरा, नीला
3 लाल, पीला नीला भूरा, काला, ग्रे
4 लाल, पीला, नीला और काला नीला, भूरा, काला, ग्रे
5 लाल, पीला, नीला, काला, Y/G नीला, भूरा, काला, ग्रे और Y/G

आर्मर: जब आर्मरिंग की आवश्यकता होती है, तो आर्मर में जस्ती स्टील तारों/जस्ती स्टील टेपों की एकल परत होती है।
आर्मर को मानकों के अनुसार हेलिकली लगाया जाता है।
सिंगल कोर केबलों को आवश्यकता के आधार पर एल्यूमीनियम तारों या तांबे के तारों से आर्मर्ड किया जाता है।

आउटरशीथ: स्टैंडर्ड केबल एक्सट्रूडेड ब्लैक PVC के साथ निर्मित होते हैं। आउटरशीथ को प्रासंगिक मानकों द्वारा आवश्यक जानकारी के साथ उभरा या मुद्रित किया जाता है।
विशेष FR, FRLS, FRRT, LSF, MDPE यौगिकों का उपयोग केबलों के आउटरशीथिंग के लिए किया जाता है, ताकि ग्राहक की विशिष्ट आवश्यकताओं के अनुरूप हो।

ऑपरेटिंग विशेषताएं

1, केबल कंडक्टर का दीर्घकालिक अनुमेय ऑपरेटिंग तापमान औरle;70 डिग्री सेल्सियस
2, शॉर्ट सर्किट की स्थिति में केबल का उच्चतम कार्य तापमान (सबसे लंबे समय तक चलने वाला समय 5s से अधिक नहीं है): औरle;300mm2 केबल कंडक्टर औरle;160 डिग्री सेल्सियस, औरge;300 mm2 केबल कंडक्टर औरle; 140 डिग्री सेल्सियस।
3, बिछाने का तापमान 0 डिग्री सेल्सियस से अधिक होना चाहिए, केबल का अनुमेय झुकने वाला त्रिज्या: सिंगल कोर अनआर्मर्ड केबल के लिए, इसके बाहरी व्यास का 20 गुना से कम नहीं होना चाहिए; मल्टी-कोर अनआर्मर्ड केबल के लिए, इसके बाहरी व्यास का 15 गुना से कम नहीं होना चाहिए
4, लौ-मंदक संपत्ति के साथ, ZA, ZB, ZC, ZD 4 प्रकार हैं
5, उत्पाद AC 50 Hz ट्रांसमिशन और 0.6/1KV की रेटेड वोल्टेज वाली वितरण लाइनों के लिए लागू है
