उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नामित वोल्टेज: | 0.6/1 केवी | कोर की संख्या: | 1,2,3,4,5 |
|---|---|---|---|
| जैकेट का रंग: | कोई भी रंग | जैकेट सामग्री: | पीओ या एफआर-पीवीसी |
| नमूना: | उपलब्ध | इस पर कार्य कर रहा है: | 90 ℃ |
| कार्य: | आग प्रतिरोधी | निगम: | शेनघुआ समूह |
| ब्रांड: | श केबल | ||
| प्रमुखता देना: | 1KV अग्नि प्रतिरोधी पावर केबल,पीवीसी जैकेट अग्नि प्रतिरोधी केबल,पावर डिस्ट्रीब्यूशन लाइनें अग्नि प्रतिरोधी केबल |
||

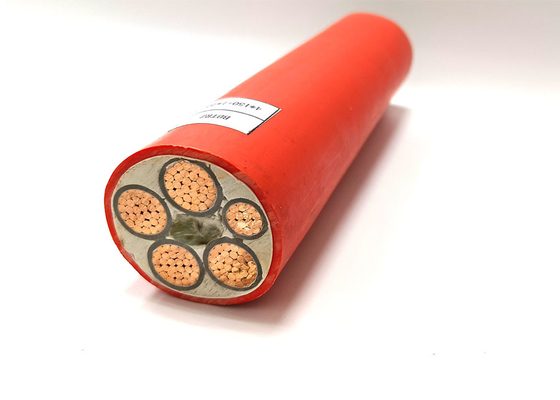

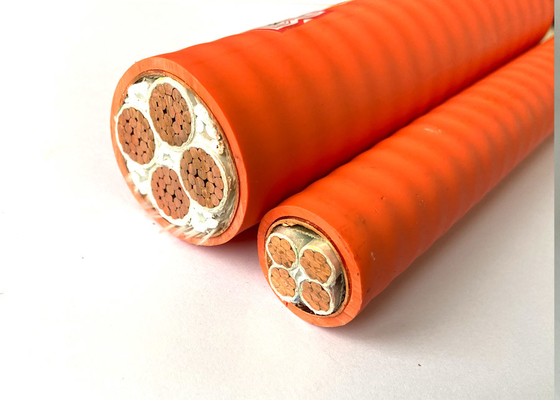

पीओ/एफआर-पीवीसी जैकेट एफआरएलएस अग्नि प्रतिरोधी केबल 0.6 केवी 1 केवी बिजली वितरण लाइनों के लिए
बिजली संयंत्रों, मेट्रो और गगनचुंबी इमारतों जैसे उच्च जोखिम वाले वातावरण में, अग्नि सुरक्षा पर बातचीत नहीं की जा सकती है। आग के दौरान एक एकल केबल विफलता आपदाग्रस्त नुकसान में बदल सकती है।शंघाई शेंगहुआ पावर ग्रुप केबल अपनी एफआरएलएस फायर रेसिस्टेंट केबल्स के साथ इस समस्या का समाधान करता है जो चरम परिस्थितियों में भी बिजली के संचरण को बनाए रखने के लिए डिज़ाइन किए गए हैं।.
शंघाई शेंगहुआ के केबलों में बहुस्तरीय अग्नि-रक्षा प्रणालियां शामिल हैंः
शेंगहुआ के केबलों का अनुपालनः
शंघाई शेंगहुआ पावर ग्रुप केबल सामग्री विज्ञान, कठोर परीक्षण और औद्योगिक विशेषज्ञता को जोड़ती है ताकि उन केबलों को वितरित किया जा सके जो न केवल आग का विरोध करते हैं बल्कि इससे भी अधिक समय तक जीवित रहते हैं।30 से अधिक मुख्य विनिर्देशों और वैश्विक प्रमाणपत्रों के साथ, हम बुनियादी ढांचे को सशक्त बनाते हैं जहां विफलता एक विकल्प नहीं है।
आवेदन
इस प्रकार की अग्नि प्रतिरोधी और लौ प्रतिरोधी केबल बिजली वितरण लाइनों के लिए उपयुक्त है जिसमें लौ प्रतिरोधी या अग्नि प्रतिरोधी स्थिर प्रतिष्ठानों की आवश्यकता होती है।
| संदर्भ मानक: | IEC502-1983, IEC331-1970, आदि |
| नामित वोल्टेजः | 600/1000V (0.6/1kV) |
| मूल संख्या: | एकल कोर, दो कोर, तीन कोर, चार कोर, पांच कोर (1C, 2C, 3C, 4C, 5C) |
| उपलब्ध आयाम: | 1.5mm2, 2.5mm2, 4mm2, 6mm2, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2, 400mm2, 500mm2, 630mm2 |
| उपलब्ध कोडः | एनएच-वीवी, एनएच-वाईजेवी, एनएच-वीवी22, एनएच-वाईजेवी22, एनएच-वीवी32, एनएच-वाईजेवी32 |
| आवेदनः | मिका फायर रेसिस्टेंट केबल का उपयोग उच्च वृद्धि इमारत, बिजली संयंत्र, बिजली संयंत्र, खदान, रासायनिक उद्योग, मेट्रो, आदि जैसे अग्नि प्रतिरोधी प्रदर्शन पर उच्च मांग वाले वातावरण में किया जाता है. यह अनुशंसा की जाती है कि स्थानीय विद्युत संहिता, या किसी समकक्ष में दिए गए स्थापना निर्देशों का पालन किया जाए,ताकि स्थापना के दौरान व्यक्तियों की सुरक्षा और उत्पाद की अखंडता प्रभावित न हो. |
| निर्माण: | मिका अग्नि प्रतिरोधी केबल |
| कंडक्टर: | तारित गोल तांबा कंडक्टर (Cu), तांबा तार एनील्ड। |
| इन्सुलेशनः | XLPE (क्रॉस-लिंक्ड पॉलीएथिलीन) या पीवीसी (पॉलीविनाइल क्लोराइड) |
| मूल पहचानः | 1 कोर: ब्राउन 2 कोर: ब्राउन, ब्लू 3 कोरः ब्राउन, ब्लैक, ग्रे 4 कोरः नीला, भूरा, काला, ग्रे 5 कोरः हरा/पीला, नीला, भूरा, काला, ग्रे वैकल्पिक कोर पहचानः काले संख्याओं के साथ सफेद कोर |
| भरनेवालाः | लपेटा हुआ बांधने वाला टेप के साथ पॉलीप्रोपाइलीन फिलामेंट |
| अलगावकर्ता: | बांधने वाला टेप |
| बिछौना | पीवीसी (पॉलीविनाइल क्लोराइड) या एलएसजेडएच। |
| बख्तरबंद: | एकल कोरः एल्यूमीनियम वायर बख्तरबंद (AWA) बहु-कोरः स्टील वायर बख्तरबंद (SWA) या स्टील टेप बख्तरबंद (STA) |
| शीथ: | पीवीसी (पॉलीविनाइल क्लोराइड), लौ retardant पीवीसी, पीई, LSOH, HFFR |
| रंगः | काला, ग्रे |
| तापमान रेटिंगः | 0°C से 90°C (XLPE), 0°C से 70°C (PVC) शॉर्ट सर्किट के दौरान (पांच सेकंड से कम समय तक) केबल कंडक्टर का अधिकतम तापमान 250°C (160°C पीवीसी के लिए) से अधिक नहीं होना चाहिए। केबल बिछाने के लिए परिवेश का तापमान 0°C से कम नहीं होना चाहिए। |
| न्यूनतम झुकने की त्रिज्या: | सिंगल कोर केबलः गैर बख्तरबंद केबल 20D, बख्तरबंद केबल 15D कोर केबलः गैर बख्तरबंद केबल 15D, बख्तरबंद केबल 12D. टिप्पणियाँः D का मतलब है केबल का व्यावहारिक बाहरी व्यास |
आवेदन की शर्तें
1कंडक्टर का दीर्घकालिक अनुमेय संचालन तापमान 70oC से अधिक नहीं होना चाहिए।
2कंडक्टर का अधिकतम शॉर्ट सर्किट (अधिकतम 5 सेकंड) तापमान 160°C से अधिक नहीं होना चाहिए।
3बिजली केबल को बिछाने के समय स्तर में गिरावट से सीमित नहीं किया जाता है और परिवेश का तापमान 0°C से कम नहीं होना चाहिए।
यदि ऐसा है, तो केबल को प्रीहीट किया जाना चाहिए।
4पूर्ण रासायनिक स्थिरता, एसिड, क्षार, वसा और कार्बनिक सॉल्वैंट्स और लौ के प्रति प्रतिरोधी।
5हल्का वजन, उत्तम झुकने के गुण, स्थापना और रखरखाव आसान और सुविधाजनक।
