उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| रंग: | अनुकूलित | आकार: | 1.5 मिमी 2 -800 मिमी 2 |
|---|---|---|---|
| नामित वोल्टेज: | 0.6/1 केवी | इन्सुलेशन: | पीवीसी |
| नमूना: | वैकल्पिक | कोर की संख्या: | 1,2,3,4,5 |
| तापमान: | 90 ℃ | निगम: | शेनघुआ समूह |
| ब्रांड: | श केबल | ||
| प्रमुखता देना: | 1.5 मिमी गर्मी प्रतिरोधी केबल,800 मिमी गर्मी प्रतिरोधी केबल,4 कोर हीट रेसिस्टेंट केबल |
||

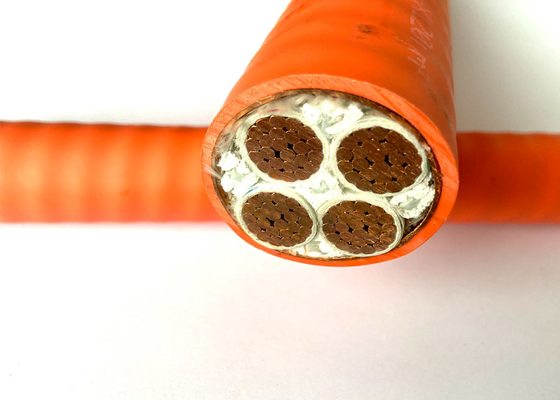

विद्युत एफआरसी 4 कोर गर्मी प्रतिरोधी केबल 1.5 मिमी - 800 मिमी 90 °C तापमान
उच्च जोखिम वाले वातावरण जैसे अस्पतालों, मेट्रो सुरंगों और पेट्रोकेमिकल संयंत्रों में, आग के दौरान सर्किट अखंडता पर बातचीत नहीं की जाती है।शंघाई शेंगहुआ पावर ग्रुप केबल इसकी एफआरसी 4-कोर एलएसओएच फायर रेसिस्टेंट केबल्स के साथ इस समस्या का समाधान करता है ¥ 1 पर भी पावर ट्रांसमिशन बनाए रखने के लिए डिज़ाइन किया गया,000°C पर 90+ मिनट तक शून्य विषाक्त धुआं उत्सर्जित करते हुए
शेंगहुआ के केबल अंतरराष्ट्रीय सुरक्षा मानकों से अधिक हैं:
| क्रॉस सेक्शन (मिमी2) | बाहरी व्यास (मिमी) | वजन (किग्रा/किमी) | अधिकतम सीसी प्रतिरोध (Ω/किमी) | वर्तमान रेटिंग (हवा) |
|---|---|---|---|---|
| 4×15 | 14.4 | 241 | 12.1 | 20A |
| 4×120 | 52.5 | 5,374 | 0.153 | 285A |
| 4×240 | 73.1 | 10,569 | 0.0754 | 440A |
| पूर्ण विनिर्देशों में पीवीसी/एलएसजेडएच शीट विकल्पों के साथ 35+ कॉन्फ़िगरेशन (1.5 मिमी2 800 मिमी2) शामिल हैं। |
केबल संरचना
कंडक्टर: वर्ग 1,2,5 लचीला तांबा कंडक्टर
स्क्रीनः मिका टेप
इन्सुलेशनः पीवीसी या एलएसजेएच पीओ
आवरणःपीवीसी: (वैकल्पिक)
नामित वोल्टेजः 450/750V
मानक:
आईईसी 60502,60331 आईईसी 60227, आईईसी 60331, आईईसी 601034, आईईसी 60754 GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
CE, CCC, KEMA

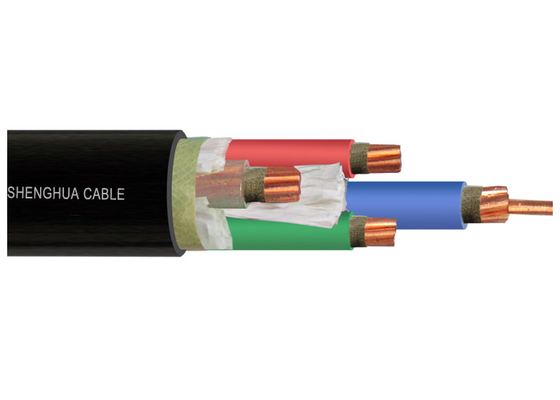

निर्माण
कंडक्टरः IEC 60228 वर्ग 2 के अनुरूप, गोल-फ्रेम तांबे का कंडक्टर
इन्सुलेशनः XLPE/A
आंतरिक आवरणः LSOH
एलएसओएच, काला
नोटः मानक या ग्राहक की आवश्यकता के अनुसार इन्सुलेशन रंग
आवेदन
ऊंची इमारत, अस्पताल, थिएटर, बिजली स्टेशन, मेट्रो सुरंग या पेट्रोकेमिकल उद्योग या कम धुएं, शून्य हेलोजन के लिए आवश्यक अन्य विशेष स्थान के लिए उपयोग किया जाता है।
मानक
अंतर्राष्ट्रीयः आईईसी 60502, आईईसी 60227 आईईसी 60331, आईईसी 601034
चीन: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
अन्य मानक जैसे बीएस,डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा
नामित वोल्टेजः 0.6-KV
कंडक्टर का अधिकतम तापमानः सामान्य (90°C), शॉर्ट सर्किट 5 सेकंड से अधिक नहीं (कंडक्टर का उच्चतम तापमान 250°C से अधिक नहीं होना चाहिए)
न्यूनतम परिवेश तापमानःयदि परिवेश का तापमान 0°C से कम हो तो केबल को पूर्व गरम किया जाना चाहिए
मोड़ त्रिज्याः एकल कोर केबल 20 ((d+D) ± 5%
मल्टी-कोर केबल 15 ((d+D) ± 5%
प्रमाणपत्र
CE, RoHS, CCC, KEMA और अधिक अन्य अनुरोध पर
| कंडक्टर का क्रॉस सेक्शन | इन्सुलेशन मोटाई | शीट | लगभग. | अनुमानित | कंडक्टर का अधिकतम डीसी प्रतिरोध (20°C) | परीक्षण वोल्टेज | वर्तमान रेटिंग | |
| मिमी2 | मिमी | मोटाई | ओवरडोज | वजन | Ω/किमी | ए. सी. | ||
| मिमी | मिमी | किलोग्राम/किमी | kV/5min | हवा में | मिट्टी में ((A) | |||
| 1 × 1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 4×15 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| चार गुना दो।5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 4 गुना 2.5 + 1 गुना 15 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 × 4 + 1 × 25 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4×10+1×6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4×16+1×10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4×25+1×16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
परिचालन विशेषताएं
1, केबल कंडक्टर का दीर्घकालिक अनुमेय संचालन तापमान ≤70°C
2शॉर्ट सर्किट के मामले में केबल का उच्चतम कार्य तापमान (सबसे लंबा समय 5 सेकंड से अधिक नहीं):≤300mm2 केबल कंडक्टर ≤160°C, ≥300mm2 केबल कंडक्टर ≤ 140°C।
3, बिछाने का तापमान 0°C से अधिक होना चाहिए,केबल का अनुमेय झुकने का त्रिज्या:एक कोर के बिना बख्तरबंद केबल के लिए, इसके बाहरी व्यास का 20 गुना से कम नहीं होना चाहिए; बहु-कोर के बिना बख्तरबंद केबल के लिए,इसका बाहरी व्यास कम से कम 15 गुना होना चाहिए
4,ज्वाला retardant गुण के साथ,ZA,ZB,ZC,ZD 4 प्रकार हैं
5उत्पाद 0.6/1KV के नामित वोल्टेज के साथ AC 50 Hz ट्रांसमिशन और वितरण लाइनों के लिए लागू है
पैकिंग और शिपिंग
हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत से अधिक होने में योगदान दे सकती है.
केबल को लकड़ी के रीलों, तरंग बक्से और कॉइल्स में आपूर्ति की जाती है। केबल के अंत को नमी से बचाने के लिए BOPP स्व-चिपकने वाले टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी के साथ सील किया जाता है।आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए.
