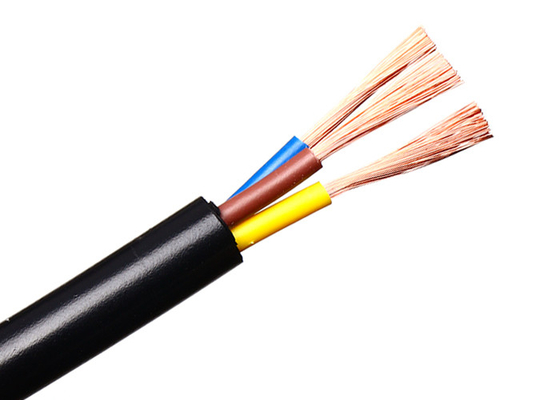

शंघाई शेंघुआ केबल 3 कोर 2.5 मिमी लचीला तार, पीवीसी इन्सुलेटेड और जैकेट मल्टी-कोर कॉपर कंडक्टर केबल के साथ

पीवीसी अछूता और जैकेट बहु-कोर तांबा कंडक्टर केबल के साथ 3 कोर 2.5 मिमी लचीला तार

इंजीनियरिंग उत्कृष्टताः औद्योगिक स्वचालन में सटीकता को बढ़ावा देना

शंघाई शेंगहुआ केबल (ग्रुप) कं, लिमिटेड 110,000 किमी वार्षिक उत्पादन के साथ चीन के नंबर 2 केबल निर्माता में शामिल है।

और 21 आईएसओ-प्रमाणित कारखानों ¥ अपने 3×2.5 मिमी लचीला तांबा कंडक्टर केबल (H05VV-F) के साथ विश्वसनीयता को फिर से परिभाषित करता है। स्विचगियर, मोटर नियंत्रकों और उपकरण पैनलों के लिए डिज़ाइन किया गया,यह आईईसी 60227 प्रमाणित समाधान अल्ट्रा-लचीलापन को मिलाता हैविश्व स्तर पर उच्च कंपन वाले औद्योगिक वातावरण की मांगों को पूरा करने के लिए, स्थायित्व और सुरक्षा।

1. महत्वपूर्ण अनुप्रयोगों के लिए अत्याधुनिक निर्माण

• अति लचीला कंडक्टर:
  • वर्ग 5 तांबा (आईईसी 60228): स्ट्रैंड्ड कंडक्टर (उदाहरण के लिए, 3 × 49 / 0.25 मिमी 2.5 मिमी 2 के लिए) 360 ° झुकने की लचीलापन को सक्षम करते हैं, रोबोटिक हथियारों या चलती मशीनरी जैसे गतिशील सेटअप में थकान को कम करते हैं


  • कम प्रतिरोध: न्यूनतम ऊर्जा हानि (उदाहरण के लिए, 50 मिमी 2 वेरिएंट के लिए 0.387 ओएम / किमी), बिजली वितरण में दक्षता में वृद्धि


• तीन-स्तरीय सुरक्षाः
  • पीवीसी/डी इन्सुलेशनः औद्योगिक पैनलों में 70°C निरंतर भार और रासायनिक जोखिम (जैसे, तेल, विलायक) का सामना करता है


  • पीवीसी-एसटी5 आवरणः लौ प्रतिरोधी और घर्षण प्रतिरोधी, बंद स्विचआउट में 80% तक आग के प्रसार को कम करता है (आईईसी 60332-1/2)


• अंतरिक्ष बचत डिजाइनः
  • 6× ओडी झुकने की त्रिज्याः तंग नलिकाओं और भीड़-भाड़ वाली नियंत्रण अलमारियों में फिट बैठता है (उदाहरण के लिए, 3×2.5 मिमी के लिए 11.4 मिमी ओडी)


  • हल्का निर्माणः 162 किलोग्राम/किलोमीटर वजन (3×2.5 मिमी2) बख्तरबंद केबलों के मुकाबले 40% तक स्थापना को सरल बनाता है



2. प्रमाणित प्रदर्शन और सुरक्षा

• वैश्विक अनुपालन
  • मानकः आईईसी 60227, जीबी/टी 5023-2008, वैकल्पिक बीएस/डीआईएन/आईसीईए प्रमाणन के साथ


  • प्रमाणपत्रः CE, RoHS, CCC, KEMA ✓ यूरोपीय संघ/यूकेसीए बाजार तक पहुंच सुनिश्चित करना


• विद्युत सुरक्षा
  • 300/500V रेटिंगः निम्न वोल्टेज नियंत्रण सर्किट के लिए अनुकूलित।
  • शॉर्ट सर्किट प्रतिरोधकताः विफलताओं के दौरान 5 सेकंड के लिए 160 डिग्री सेल्सियस का सामना करता है



3. तकनीकी विनिर्देश (H05VV-F श्रृंखला)

4. विश्वसनीयता को फिर से परिभाषित करने वाले अनुप्रयोग

• मोटर स्टार्टर्स और कंट्रोलर: लचीले कंडक्टर एचवीएसी सिस्टम और कन्वेयर बेल्ट में कंपन को अवशोषित करते हैं


• रेक्टिफायर उपकरणः पीवीसी/डी इन्सुलेशन पावर कन्वर्टर इकाइयों में थर्मल तनाव का विरोध करता है


• नवीकरणीय एकीकरणः स्विचगियर में सौर इन्वर्टरों को जोड़ता है (70°C सहिष्णुता)



5. वैश्विक उद्योग के नेता शेनगुआ को क्यों चुनते हैं?

• विनिर्माण कौशल
  • 80+ केबल प्रकारः पावर ट्रांसमिशन से लेकर सुपरकंडक्टिंग समाधान (जैसे, विश्व में अग्रणी 35kV केबल)


  • शून्य दोष नीतिः आईईसी 60227 और जीबी/टी 5023 के अनुरूप कठोर क्यूसी


• आपूर्ति श्रृंखला चपलता:
  • 10 दिन की वैश्विक डिलीवरी: BOPP टेप + हाइग्रोस्कोपिक कैप के साथ नमी सील रोल


• बेजोड़ समर्थन:
  • 24/7 तकनीकी हॉटलाइनः 72 घंटे की वैश्विक प्रतिक्रिया (24 घंटे शंघाई में)


  • पीआईसीसी-बैकड वारंटीः निःशुल्क डिबगिंग सहित 12 महीने की कवरेज

विवरण

साधारण पीवीसी शीथर्ड कॉर्ड
कोड नामः 60227 IEC53 (अंतर्राष्ट्रीय), RVV ((H05VV-F) 300/500V ((चीन)
निर्माण

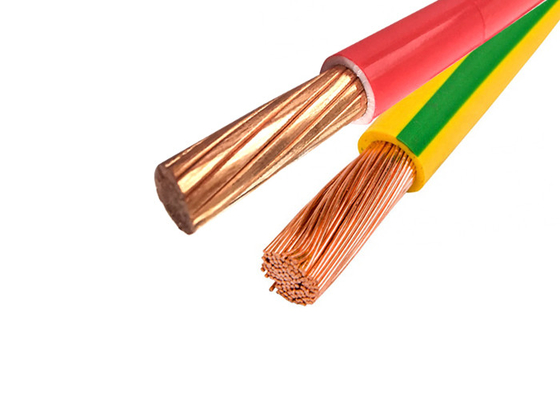

1 कंडक्टर: IEC 60228 वर्ग 5 के अनुरूप लचीला तांबा कंडक्टर
2 इन्सुलेशनः पीवीसी/डी
3 शीटः पीवीसी प्रकार ST5

आवेदन

स्विच नियंत्रण, रिले और पावर स्विचगियर के इंस्ट्रूमेंटेशन पैनलों में और जैसे कि रेक्टिफायर उपकरण, मोटर स्टार्टर और नियंत्रकों में आंतरिक कनेक्टर के लिए उपयोग किया जाता है।
मानक
अंतर्राष्ट्रीयः आईईसी 60227
चीन: GB/T 5023-2008
अन्य मानक जैसे बीएस,डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा
नामित वोल्टेज:300/500 वी
सामान्य उपयोग में कंडक्टर का अधिकतम तापमानः 70°C
मिन. झुकने त्रिज्याः 6 x केबल ओ.डी.
प्रमाणपत्र
CE, RoHS, CCC, KEMA और अधिक अन्य अनुरोध पर
