उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| इन्सुलेशन का रंग: | लाल, पीला, हरा, सफेद, काला, ग्रे, ब्रोन, पीला/हरा | नमूना: | उपलब्ध |
|---|---|---|---|
| कंडक्टर का नाममात्र क्षेत्र: | 0.50 मिमी 2 से 400 मिमी 2 | परीक्षण वोल्टैग: | 2500V/5min |
| कंडक्टर प्रकार: | सॉलिड कॉपर कंडक्टर (क्लास 1) फंसे कॉपर कंडक्टर (क्लास 2) | मानक: | IEC60227*3 |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | पीवीसी इन्सुलेशन वायर केबल,केबल पीवीसी इन्सुलेशन वायर,रंगीन एकल तार केबल |
||

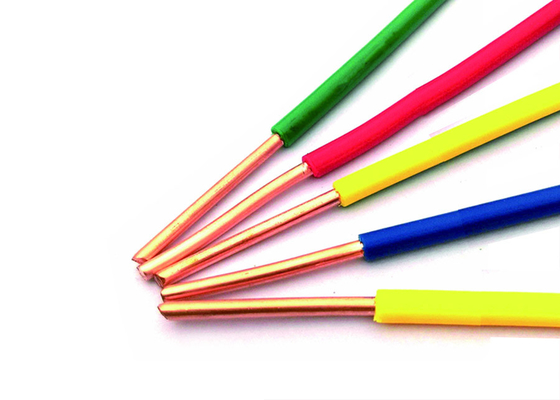

रंगीन सिंगल वायर केबल पीवीसी इन्सुलेशन वायर 70℃ अधिकतम कंडक्टर तापमान
शंघाई शेंघुआ केबल (ग्रुप) कं, लिमिटेड—एक शीर्ष 500 चीनी निर्माता सीई, आरओएचएस, सीसीसी और केईएमए सहित प्रमाणपत्रों के साथ—अपने आईईसी 60227-प्रमाणित सिंगल-कोर पीवीसी केबल के साथ बेजोड़ विश्वसनीयता प्रदान करता है। सूखे वातावरण में स्थायी स्थापना के लिए डिज़ाइन किया गया, यह केबल दुनिया भर में आवासीय, वाणिज्यिक और औद्योगिक अनुप्रयोगों को बिजली देने के लिए कठोर इंजीनियरिंग, सुरक्षा अनुपालन और बहुमुखी प्रतिभा को जोड़ता है।
मुख्य प्रदर्शन डेटा (बीवी 450/750वी सीरीज):
| कंडक्टर (मिमी²) | अधिकतम डीसी प्रतिरोध (Ω/किमी) | व्यास (मिमी) | वजन (किलो/किमी) |
|---|---|---|---|
| 1.5 | 12.1 (Cu) | 3.3 | 21.6 |
| 10 | 1.83 (Cu) | 6.4 | 119 |
| 185 | 0.0991 (Cu) | 23.3 | 1810 |
| पूर्ण रेंज: 0.5mm² से 400mm² |
महत्वपूर्ण विशेषताएं:
विवरण
सामान्य उद्देश्यों के लिए कठोर कंडक्टर के साथ सिंगल-कोर गैर-शीथेड केबल
कोड पदनाम: 60227 आईईसी 01 (अंतर्राष्ट्रीय), बीवी (चीन), एच07वी-यू(वीडीई)
निर्माण
① कंडक्टर: सादा गोलाकार ठोस तांबे का कंडक्टर, आईईसी 60228 क्लास 1 के अनुरूप
③ कंडक्टर: सादा गोलाकार फंसे हुए तांबे का कंडक्टर, आईईसी 60228 क्लास 2 के अनुरूप
② इन्सुलेशन: पीवीसी/सी
अनुप्रयोग
सूखे कमरों, उपकरण स्विच और वितरण बोर्डों में, नलिकाओं में, प्लास्टर के ऊपर और नीचे और प्लास्टर के ऊपर इन्सुलेटेड सपोर्ट पर स्थायी स्थापना के लिए। प्लास्टर में सीधे बिछाने की अनुमति नहीं है।
मानक
अंतर्राष्ट्रीय: आईईसी 60227
चीन: जीबी/टी 5023-2008
अनुरोध पर अन्य मानक जैसे बीएस, डीआईएन और आईसीईए
तकनीकी डेटा
रेटेड वोल्टेज: 450/750 वी
सामान्य उपयोग में अधिकतम कंडक्टर तापमान: 70℃
न्यूनतम झुकने का त्रिज्या: 4 x केबल ओ.डी
प्रमाण पत्र
सीई, आरओएचएस, सीसीसी, केईएमए और अनुरोध पर अन्य
विशेष विवरण
बीवी300/500वी
| कंडक्टर का नाममात्र क्षेत्र | कंडक्टर की संख्या/व्यास | अधिकतम ओ.डी | लगभग वजन | कंडक्टर का अधिकतम डी.सी प्रतिरोध (20 ℃)Ω /किमी |
| मिमी2 | मिमी | मिमी2 | किलो/किमी | Ω /किमी |
| 0.5 | 1/0.80 | 2.3 | 8.5 | 36.0 |
| 0.75(ए) | 1/0.97 | 2.5 | 11.1 | 24.5 |
| 0.75(बी) | 7/0.37 | 2.6 | 12.0 | 24.5 |
| 1.0(ए) | 1/1.13 | 2.7 | 13.9 | 18.1 |
| 1.0(बी) | 7/0.43 | 2.8 | 15.0 | 18.1 |
बीवी / बीएलवी (बीवी-105) 450/750वी
| कंडक्टर का नाममात्र क्षेत्र | कंडक्टर की संख्या/व्यास | अधिकतम ओ.डी | लगभग वजन | कंडक्टर का अधिकतम डी.सी प्रतिरोध (20 ℃)Ω /किमी | ||
| मिमी2 | मिमी | मिमी2 | किलो/किमी | Ω /किमी | ||
| कॉपर | एल्यूमिनियम | एल्यूमिनियम | कॉपर | |||
| 1.5(ए) | 1/1.38 | 3.2 | 20.3 | 12.1 | ||
| 1.5(बी) | 7/0.52 | 3.3 | 21.6 | 12.1 | ||
| 2.5(ए) | 1/1.78 | 3.9 | 31.6 | 17 | 11.8 | 7.41 |
| 2.5(बी) | 7/0.68 | 4.0 | 34.8 | 7.41 | ||
| 4(ए) | 1/2.55 | 4.4 | 47.1 | 22 | 7.39 | 4.61 |
| 4(बी) | 7/0.85 | 4.6 | 50.3 | |||
बीवी/बीएलवी(बीवी-105) 450/750वी
| कंडक्टर का नाममात्र क्षेत्र | कंडक्टर की संख्या/व्यास | अधिकतम ओ.डी | लगभग वजन | कंडक्टर का अधिकतम डी.सी प्रतिरोध (20 ℃)Ω /किमी | ||
| मिमी2 | मिमी | मिमी2 | किलो/किमी | Ω /किमी | ||
| कॉपर | एल्यूमिनियम | एल्यूमिनियम | कॉपर | |||
| 6(ए) | 7/0.85 | 5.0 | 50.3 | 29 | 4.91 | 3.08 |
| 6(बी) | 7/1.04 | 5.2 | 71.2 | 29 | 4.91 | 3.08 |
| 10 | 7/1.35 | 6.4 | 119 | 62 | 3.08 | 1.83 |
| 16 | 7/1.70 | 7.8 | 179 | 78 | 1.91 | 1.15 |
| 25 | 27/2.04 | 9.7 | 281 | 118 | 1.20 | 0.727 |
| 35 | 27/2.52 | 10.9 | 381 | 156 | 0.868 | 0.524 |
| 50 | 19/1.78 | 12.8 | 521 | 215 | 0.641 | 0.387 |
| 70 | 19/2.14 | 14.4 | 734 | 282 | 0.443 | 0.268 |
| 95 | 19/2.52 | 17.1 | 962 | 385 | 0.320 | 0.193 |
| 120 | 37/2.03 | 18.8 | 1180 | 431 | 0.253 | 0.153 |
| 150 | 37/2.25 | 20.9 | 1470 | 539 | 0.206 | 0.124 |
| 185 | 37/2.52 | 23.3 | 1810 | 666 | 0.164 | 0.0991 |
| 240 | 61/2.25 | 26.6 | 2350 | 857 | 0.125 | 0.0754 |
| 300 | 61/2.52 | 29.6 | 2930 | 1070 | 0.100 | 0.0601 |
| 400 | 61/2.85 | 33.2 | 3870 | 1390 | 0.0778 | 0.0470 |
