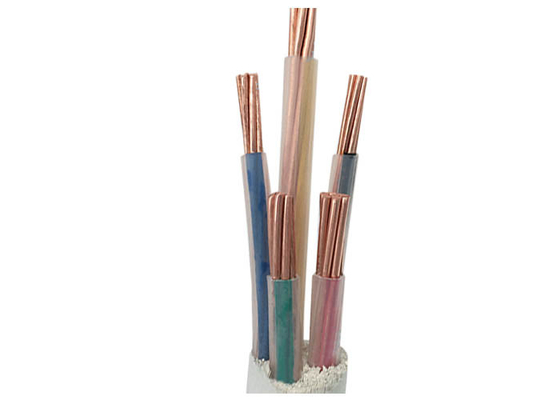

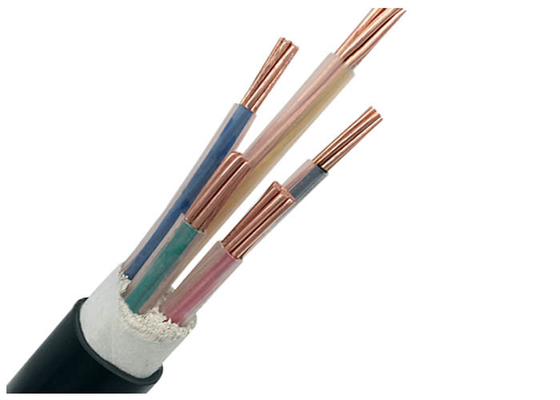

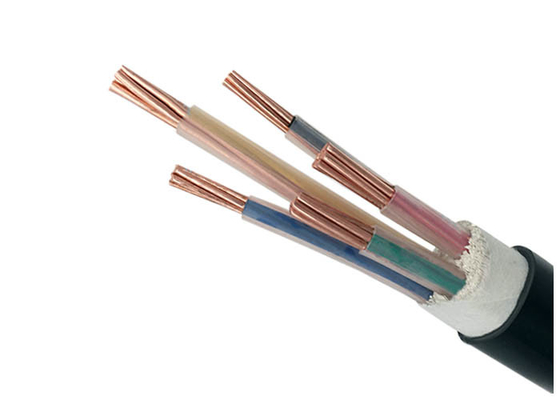

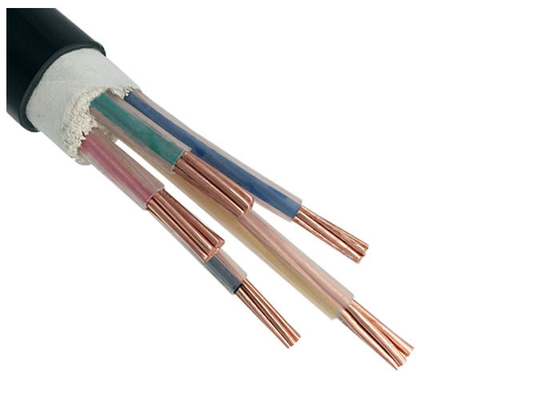

एलएसजेड पावर केबल एलएसओएच डब्लूडीजेए-वाईजेवाई-0.6 / 1 केवी 3x2.5 एसक्यूएमएम बिल्डिंग लाइटिंग सिस्टम

कंडक्टर : कक्षा 1/2 annealed नंगे तांबे ठोस या तार। यह तार सख्त गुणवत्ता निगरानी के तहत फंसे मशीनों में अंतिम कंडक्टर में गठित होते हैं।

इन्सुलेशन : क्रॉस लिंक्ड पॉलीथीन यौगिक या पीवीसी एक्सट्रूज़न प्रक्रिया द्वारा कंडक्टर पर इन्सुलेट किया जाता है। कच्चे माल और इन्सुलेशन की मोटाई मानकों के अनुसार रखी जाती है और मामले के रूप में आईईसी 60502 / बीएस 7870 मानकों के अनुरूप होती है।

एक्स एलपीई: इन्सुलेट पावर केबल या तो रंग या संख्याओं द्वारा निम्नानुसार पहचाना जाता है:
कोर पहचान की संख्या
आवश्यकता के अनुसार पुराना रंग कोडिंग नई रंग कोडिंग

कवच: जब हथियार की आवश्यकता होती है, तो कवच में जस्ती इस्पात तारों / गैल्वनाइज्ड स्टील टेप की एक परत होती है।
मानकों के अनुसार कवच को हेलिक रूप से लागू किया जाता है।
सिंगल कोर केबल्स को आवश्यकता के आधार पर एल्यूमिनियम तारों या कॉपर तारों के साथ बख्तरबंद किया जाता है।

बाहरी म्यान : मानक केबल्स extruded काले पीवीसी के साथ निर्मित कर रहे हैं। आउटर्सथथ प्रासंगिक मानकों द्वारा आवश्यक जानकारी के साथ उभरा या मुद्रित है।
विशेष एफआर, एफआरएलएस, एफआरआरटी, एलएसएफ, एमडीपीई यौगिकों का उपयोग ग्राहकों की विशिष्ट आवश्यकताओं के अनुरूप केबल्स के बाहर करने के लिए किया जाता है।

मानक

अंतर्राष्ट्रीय: आईईसी 60502, आईईसी 60227 आईईसी 60331, आईईसी 61034

चीन: जीबी / टी 12706-91 जीबी 306.1-2001, जीबी / टी 18380.3-2001

अनुरोध पर बीएस, डीआईएन और आईसीईए जैसे अन्य मानकों

तकनीकी डेटा

रेटेड वोल्टेज: 0.6-1 केवी

मैक्स। कंडक्टर टेम्प .: असामान्य (9 0 ℃), शॉर्ट सर्किट 5 से अधिक नहीं (कंडक्टर का उच्चतम तापमान 250 डिग्री सेल्सियस से अधिक नहीं होगा)

मिन। परिवेश Temp.: यदि परिवेश तापमान 0 डिग्री सेल्सियस से नीचे है तो केबल पहले गरम किया जाएगा

मिन। झुकाव त्रिज्या: एकल कोर केबल 20 (डी + डी) ± 5%, मल्टी कोर केबल 15 (डी + डी) ± 5%
