| नामित वोल्टेज: | 0.6/1 केवी | कोर: | 1,2,3,4,5 |
|---|---|---|---|
| मानक: | आईईसी60502-1,आईईसी61034,आईईसी60754 | कार्य: | पर्यावरण संरक्षण |
| आकार: | 1.5-600 मिमी 2 | रंग: | अनुकूलित |
| पैकेज: | मुक्त | निगम: | शेनघुआ समूह |
| ब्रांड: | श केबल | ||
| प्रमुखता देना: | कम धुआं वाला शून्य हलोजन केबल,अनुकूलित रंग शून्य हलोजन केबल |
||

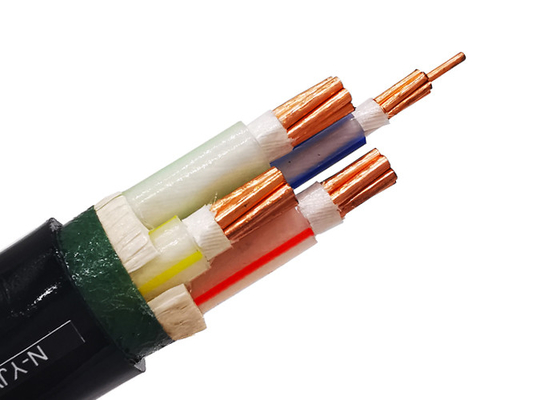

अनुकूलित रंग कम धुआं शून्य हेलोजन केबल 1.5mm2 - 800mm2 पर्यावरण संरक्षण
शंघाई शेंगहुआ केबल (ग्रुप) कं, लिमिटेड 110 केबलों के साथ चीन का नंबर 2 केबल निर्माता है।००,००० किमी वार्षिक उत्पादन और २१ आईएसओ-प्रमाणित कारखानों ने अपने कम धुआं वाले शून्य हलोजन (एलएसजेडएच) पावर केबलों के साथ अग्नि सुरक्षा में वैश्विक बेंचमार्क स्थापित किया है।मेट्रो, अस्पतालों और डाटा सेंटर जैसे उच्च जोखिम वाले वातावरण के लिए डिज़ाइन किए गए, ये आईईसी 60502 प्रमाणित समाधान शून्य-हेलोजन नवाचार, चरम थर्मल लचीलापन,और अनुकूलन योग्य सौंदर्यशास्त्र दुनिया भर में जीवन और संपत्ति की रक्षा के लिए.
मुख्य विनिर्देश (WDZA-YJY श्रृंखला)
| कंडक्टर (मिमी2) | अधिकतम सीसी प्रतिरोध (Ω/किमी) | व्यास (मिमी) | वर्तमान रेटिंग (हवा) |
|---|---|---|---|
| 1 × 1.5 | 12.1 | 7.7 | 22A |
| 1×240 | 0.0754 | 27.7 | 535A |
| 5×150 | 0.124 (प्रति कोर) | 58.5 | 325A |
अनुप्रयोग:
कंडक्टर: कक्षा 1/2 का घनघोर तांबा ठोस या तार। यह तारों को सख्त गुणवत्ता निगरानी के तहत स्ट्रैंडिंग मशीनों में अंतिम कंडक्टर के रूप में तैयार किया जाता है।
इन्सुलेशनः क्रॉस लिंक्ड पॉलीएथिलीन यौगिक या पीवीसी को एक्सट्रूज़न प्रक्रिया द्वारा कंडक्टरों पर इन्सुलेट किया जाता है।कच्चे माल और इन्सुलेशन की मोटाई मानक के अनुसार बनाए रखा जाता है और IEC60502/BS7870 मानकों के अनुरूप हो सकता है के रूप में मामला है.
एक्सएलपीईःअछूता पावर केबल या तो रंग या संख्याओं द्वारा निम्नानुसार पहचाने जाते हैं:
कोरों की संख्या पहचान
पुराने रंग कोडिंग बीएस के अनुसार नया रंग कोडिंग
1 लाल या काला भूरा या नीला
2 लाल और काला भूरा, नीला
3 लाल, पीला नीला भूरा, काला, ग्रे
4 लाल, पीला, नीला और काला नीला, भूरा, काला, ग्रे
5 लाल, पीला, नीला, काला, Y/G नीला, भूरा, काला, ग्रे और Y/G
कवचः जब कवच की आवश्यकता होती है, तो कवच में जस्ती इस्पात तारों/जस्ती इस्पात टेपों की एकल परत होती है।
कवच को मानक के अनुसार हेलिकल तरीके से लगाया जाता है।
एकल कोर केबलों को आवश्यकता के आधार पर एल्यूमीनियम तारों या तांबे के तारों से बख्तरबंद किया जाता है।
बाहरी आवरणः मानक केबलों को एक्सट्रूडेड ब्लैक पीवीसी से निर्मित किया जाता है। बाहरी आवरण को प्रासंगिक मानकों द्वारा आवश्यक जानकारी के साथ उभरा या मुद्रित किया जाता है।
विशेष FR, FRLS, FRRT, LSF, MDPE यौगिकों का उपयोग ग्राहकों की विशिष्ट आवश्यकताओं के अनुरूप केबलों के बाहरी शीटिंग के लिए किया जाता है।
मानक
अंतर्राष्ट्रीयः आईईसी 60502, आईईसी 60227 आईईसी 60331, आईईसी 61034
चीन: GB/T 12706-91 GB306.1-2001, GB/T18380.3-2001
अन्य मानक जैसे बीएस,डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा
नामित वोल्टेजः 0.6-KV
कंडक्टर का अधिकतम तापमानः सामान्य (90°C), शॉर्ट सर्किट 5 सेकंड से अधिक नहीं (कंडक्टर का उच्चतम तापमान 250°C से अधिक नहीं होना चाहिए)
न्यूनतम परिवेश तापमानःयदि परिवेश का तापमान 0°C से कम हो तो केबल को पूर्व गरम किया जाना चाहिए
न्यूनतम झुकने की त्रिज्या: एकल कोर केबल 20 ((d+D) ± 5%,मल्टी-कोर केबल 15 ((d+D) ± 5%
| प्रकार | विवरण | कोर | नाममात्र क्रॉस सेक्शन |
|
WDZA-YJY WDZB-YJY WDZC-YJY |
तांबा कंडक्टर/XLPE इन्सुलेशन कम धुआं हैलोजन मुक्त या शून्य हैलोजन (LSHF या LSZH) लौ retardant पावर केबल | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
| WDZA-YJY23 WDZB-YJY23 WDZC-YJY23 | तांबा कंडक्टर/एक्सएलपीई इन्सुलेशन/स्टील टेप बख्तरबंद कम धुआं हैलोजन मुक्त या शून्य हैलोजन (LSHF या LSZH) लौ retardant पावर केबल | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
| WDZA-YJY33 WDZB-YJY33 WDZC-YJY33 | तांबा कंडक्टर/एक्सएलपीई इन्सुलेशन/स्टील वायर बख्तरबंद कम धुआं हेलोजन मुक्त या शून्य हेलोजन (LSHF या LSZH) लौ retardant पावर केबल | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
| WDZA-YJLY WDZB-YJLY WDZC-YJLY | एल्यूमीनियम कंडक्टर/एक्सएलपीई इन्सुलेशन कम धुआं वाले हेलोजन मुक्त या शून्य हेलोजन (LSHF या LSZH) लौ retardant पावर केबल | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
| WDZA-YJLY23 WDZB-YJLY23 WDZC-YJLY23 | एल्यूमीनियम कंडक्टर/एक्सएलपीई इन्सुलेशन/स्टील टेप बख्तरबंद कम धुआं वाले हेलोजन मुक्त या शून्य हेलोजन (LSHF या LSZH) लौ retardant पावर केबल | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
| WDZA-YJLY33 WDZB-YJLY33 WDZC-YJY33 | एल्यूमीनियम कंडक्टर/एक्सएलपीई इन्सुलेशन/स्टील वायर बख्तरबंद कम धुआं हेलोजन मुक्त या शून्य हेलोजन (LSHF या LSZH) लौ retardant पावर केबल | 1, 2, 3, 4, 3+1, 5, 4+1, 3+2 |
1.5~800mm2 |
| कंडक्टर का क्रॉस सेक्शन | इन्सुलेशन मोटाई | शीट | लगभग. | अनुमानित | कंडक्टर का अधिकतम डीसी प्रतिरोध (20°C) | परीक्षण वोल्टेज | वर्तमान रेटिंग | |
| मिमी2 | मिमी | मोटाई | ओवरडोज | वजन | Ω/किमी | ए. सी. | ||
| मिमी | मिमी | किलोग्राम/किमी | kV/5min | हवा में | मिट्टी में ((A) | |||
| 1 × 1.5 | 0.7 | 1.8 | 7.7 | 81 | 12.1 | 3.5 | 22 | 33 |
| 1 × 2.5 | 0.7 | 1.8 | 8.1 | 95 | 7.41 | 3.5 | 31 | 43 |
| 1×4 | 0.7 | 1.8 | 8.5 | 114 | 4.61 | 3.5 | 41 | 56 |
| 1×6 | 0.7 | 1.8 | 9.1 | 137 | 3.08 | 3.5 | 52 | 70 |
| 1×10 | 0.7 | 1.8 | 10.3 | 189 | 1.83 | 3.5 | 71 | 94 |
| 1×16 | 0.7 | 1.8 | 11.4 | 254 | 1.15 | 3.5 | 92 | 120 |
| 1×25 | 0.9 | 1.8 | 12.9 | 359 | 0.727 | 3.5 | 120 | 155 |
| 1×35 | 0.9 | 1.8 | 13.9 | 460 | 0.524 | 3.5 | 150 | 185 |
| 1×50 | 1 | 1.8 | 15.5 | 606 | 0.387 | 3.5 | 180 | 220 |
| 1×70 | 1.1 | 1.8 | 17.5 | 808 | 0.268 | 3.5 | 230 | 270 |
| 1×95 | 1.1 | 1.8 | 19.3 | 1047 | 0.193 | 3.5 | 285 | 320 |
| 1×120 | 1.2 | 1.8 | 20.9 | 1289 | 0.153 | 3.5 | 335 | 365 |
| 1×150 | 1.4 | 1.8 | 22.9 | 1582 | 0.124 | 3.5 | 385 | 410 |
| 1×185 | 1.6 | 1.8 | 25.2 | 1927 | 0.0991 | 3.5 | 450 | 465 |
| 1×240 | 1.7 | 1.8 | 27.7 | 2458 | 0.0754 | 3.5 | 535 | 540 |
| 1×300 | 1.8 | 1.9 | 31.2 | 3096 | 0.0601 | 3.5 | 620 | 610 |
| 1×400 | 2 | 2 | 34.8 | 4064 | 0.047 | 3.5 | 720 | 695 |
| दो गुना एक।5 | 0.7 | 1.8 | 12.7 | 172 | 12.1 | 3.5 | 20 | 27 |
| दो गुना दो।5 | 0.7 | 1.8 | 13.5 | 204 | 7.41 | 3.5 | 26 | 35 |
| 2×4 | 0.7 | 1.8 | 14.6 | 247 | 4.61 | 3.5 | 34 | 45 |
| 2×6 | 0.7 | 1.8 | 15.5 | 300 | 3.08 | 3.5 | 43 | 57 |
| 2×10 | 0.7 | 1.8 | 18.1 | 418 | 1.83 | 3.5 | 60 | 77 |
| 2×16 | 0.7 | 1.8 | 20.2 | 563 | 1.15 | 3.5 | 83 | 105 |
| 2×25 | 0.9 | 1.8 | 23.2 | 800 | 0.727 | 3.5 | 105 | 125 |
| 2×35 | 0.9 | 1.8 | 25.2 | 1026 | 0.524 | 3.5 | 125 | 155 |
| 2×50 | 1 | 1.8 | 28.4 | 1338 | 0.387 | 3.5 | 160 | 185 |
| 2×70 | 1.1 | 1.9 | 32.6 | 1804 | 0.268 | 3.5 | 200 | 225 |
| 2×95 | 1.1 | 2 | 36.4 | 2343 | 0.193 | 3.5 | 245 | 270 |
| 2×120 | 1.2 | 2.1 | 39.8 | 2891 | 0.153 | 3.5 | 285 | 310 |
| 2×150 | 1.4 | 2.3 | 44.2 | 3639 | 0.124 | 3.5 | 325 | 345 |
| 2×185 | 1.6 | 2.4 | 49 | 4458 | 0.0991 | 3.5 | 375 | 390 |
| 2×240 | 1.7 | 2.6 | 54.4 | 5696 | 0.0754 | 3.5 | 440 | 450 |
| 3×15 | 0.7 | 1.8 | 13.4 | 203 | 12.1 | 3.5 | 20 | 27 |
| तीन गुना दो।5 | 0.7 | 1.8 | 14.2 | 246 | 7.41 | 3.5 | 26 | 35 |
| 3×4 | 0.7 | 1.8 | 15.2 | 304 | 4.61 | 3.5 | 34 | 45 |
| 3×6 | 0.7 | 1.8 | 16.4 | 376 | 3.08 | 3.5 | 43 | 57 |
| 3×10 | 0.7 | 1.8 | 19.1 | 534 | 1.83 | 3.5 | 60 | 77 |
| 3×16 | 0.7 | 1.8 | 21.4 | 737 | 1.15 | 3.5 | 83 | 105 |
| 3×25 | 0.9 | 1.8 | 24.7 | 1063 | 0.727 | 3.5 | 105 | 125 |
| 3×35 | 0.9 | 1.8 | 26.9 | 1380 | 0.524 | 3.5 | 125 | 155 |
| 3×50 | 1 | 1.9 | 30.5 | 1837 | 0.387 | 3.5 | 160 | 185 |
| 3×70 | 1.1 | 2 | 35 | 2490 | 0.268 | 3.5 | 200 | 225 |
| 3×95 | 1.1 | 2.1 | 39.1 | 3325 | 0.193 | 3.5 | 245 | 270 |
| 3×120 | 1.2 | 2.3 | 42.8 | 4120 | 0.153 | 3.5 | 285 | 310 |
| 3×150 | 1.4 | 2.4 | 47.5 | 5092 | 0.124 | 3.5 | 325 | 345 |
| 3×185 | 1.6 | 2.6 | 52.9 | 6245 | 0.0991 | 3.5 | 375 | 390 |
| 3×240 | 1.7 | 2.7 | 58.5 | 7996 | 0.0754 | 3.5 | 440 | 450 |
| 4×15 | 0.7 | 1.8 | 14.4 | 241 | 12.1 | 3.5 | 20 | 27 |
| चार गुना दो।5 | 0.7 | 1.8 | 15.4 | 295 | 7.41 | 3.5 | 26 | 35 |
| 4×4 | 0.7 | 1.8 | 16.5 | 369 | 4.61 | 3.5 | 34 | 45 |
| 4×6 | 0.7 | 1.8 | 17.8 | 463 | 3.08 | 3.5 | 43 | 57 |
| 4×10 | 0.7 | 1.8 | 20.9 | 667 | 1.83 | 3.5 | 60 | 77 |
| 4×16 | 0.7 | 1.8 | 23.4 | 930 | 1.15 | 3.5 | 83 | 105 |
| 4×25 | 0.9 | 1.8 | 27.1 | 1351 | 0.727 | 3.5 | 105 | 125 |
| 4×35 | 0.9 | 1.8 | 29.5 | 1772 | 0.524 | 3.5 | 125 | 155 |
| 4×50 | 1 | 1.9 | 38.4 | 2380 | 0.387 | 3.5 | 160 | 185 |
| 4×70 | 1.1 | 2 | 43.2 | 3302 | 0.268 | 3.5 | 200 | 225 |
| 4×95 | 1.1 | 2.2 | 47.3 | 4330 | 0.193 | 3.5 | 245 | 270 |
| 4×120 | 1.2 | 2.3 | 52.5 | 5374 | 0.153 | 3.5 | 285 | 310 |
| 4×150 | 1.4 | 2.5 | 58.3 | 6655 | 0.124 | 3.5 | 325 | 345 |
| 4×185 | 1.6 | 2.7 | 64.7 | 8246 | 0.0991 | 3.5 | 375 | 390 |
| 4×240 | 1.7 | 2.9 | 73.1 | 10569 | 0.0754 | 3.5 | 440 | 450 |
| 5x1.5 | 0.7 | 1.8 | 13.6 | 284 | 12.1 | 3.5 | 20 | 27 |
| 5x2.5 | 0.7 | 1.8 | 16.6 | 349 | 7.41 | 3.5 | 26 | 35 |
| 5×4 | 0.7 | 1.8 | 17.9 | 441 | 4.61 | 3.5 | 34 | 45 |
| 5×6 | 0.7 | 1.8 | 19.3 | 558 | 3.08 | 3.5 | 43 | 57 |
| 5×10 | 0.7 | 1.8 | 22.8 | 809 | 1.83 | 3.5 | 60 | 77 |
| 5×16 | 0.7 | 1.8 | 25.6 | 1135 | 1.15 | 3.5 | 83 | 105 |
| 5×25 | 0.9 | 1.8 | 29.7 | 1664 | 0.727 | 3.5 | 105 | 125 |
| 5×35 | 0.9 | 1.9 | 32.6 | 2194 | 0.524 | 3.5 | 125 | 155 |
| 5×50 | 1 | 2 | 37.3 | 3013 | 0.387 | 3.5 | 160 | 185 |
| 5×70 | 1.1 | 2.1 | 42.9 | 4101 | 0.268 | 3.5 | 200 | 225 |
| 5×95 | 1.1 | 2.2 | 48.2 | 5382 | 0.193 | 3.5 | 245 | 270 |
| 5×120 | 1.2 | 2.4 | 52.7 | 6685 | 0.153 | 3.5 | 285 | 310 |
| 5×150 | 1.4 | 2.5 | 58.5 | 8363 | 0.124 | 3.5 | 325 | 345 |
| 5×185 | 1.6 | 2.7 | 65.1 | 10268 | 0.0991 | 3.5 | 375 | 390 |
| 5×240 | 1.7 | 3.1 | 72.3 | 13167 | 0.0754 | 3.5 | 440 | 450 |
| 3 गुना 2.5 + 1 गुना 15 | 0.7 | 1.8 | 15.2 | 254 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4 + 1 × 25 | 0.7 | 1.8 | 16.3 | 352 | 4.61 | 3.5 | 34 | 45 |
| 3×6+1×4 | 0.7 | 1.8 | 17.5 | 440 | 3.08 | 3.5 | 43 | 57 |
| 3×10+1×6 | 0.7 | 1.8 | 20.1 | 616 | 1.83 | 3.5 | 60 | 77 |
| 3×16+1×10 | 0.7 | 1.8 | 22.8 | 865 | 1.15 | 3.5 | 83 | 105 |
| 3×25+1×16 | 0.7 | 1.8 | 26.2 | 1248 | 0.727 | 3.5 | 105 | 125 |
| 3×35+1×16 | 0.9 | 1.8 | 28 | 1557 | 0.524 | 3.5 | 125 | 155 |
| 3×50+1×25 | 1 | 1.9 | 32 | 2120 | 0.387 | 3.5 | 160 | 185 |
| 3×70+1×35 | 1.1 | 2.1 | 36.7 | 2863 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 + 1 × 50 | 1.1 | 2.2 | 41.1 | 3854 | 0.193 | 3.5 | 245 | 270 |
| 3×120+1×70 | 1.2 | 2.4 | 45.6 | 4857 | 0.153 | 3.5 | 285 | 310 |
| 3×150+1×70 | 1.4 | 2.5 | 49.4 | 5808 | 0.124 | 3.5 | 325 | 345 |
| 3×185+1×95 | 1.6 | 2.7 | 55.1 | 7271 | 0.0991 | 3.5 | 375 | 390 |
| 3×240+1×120 | 1.7 | 2.9 | 60 | 9269 | 0.0754 | 3.5 | 440 | 450 |
| 3 गुना 2.5 + 2 गुना 15 | 0.7 | 1.8 | 18.8 | 299 | 7.41 | 3.5 | 26 | 35 |
| 3 × 4 + 2 × 25 | 0.7 | 1.8 | 20 | 405 | 4.61 | 3.5 | 34 | 45 |
| 3×6+2×4 | 0.7 | 1.8 | 21.5 | 513 | 3.08 | 3.5 | 43 | 57 |
| 3×10+2×6 | 0.7 | 1.8 | 24 | 708 | 1.83 | 3.5 | 60 | 77 |
| 3×16+2×10 | 0.7 | 1.8 | 27.1 | 1006 | 1.15 | 83 | 105 | |
| 3×25+2×16 | 0.7 | 1.8 | 30.8 | 1448 | 0.727 | 105 | 125 | |
| 3×35+2×16 | 0.9 | 1.9 | 32.6 | 1760 | 0.524 | 125 | 155 | |
| 3×50+2×35 | 1 | 2.1 | 37.3 | 2427 | 0.387 | 160 | 185 | |
| 3×70+2×35 | 1.1 | 2.2 | 42.1 | 3338 | 0.268 | 200 | 225 | |
| 3×95+2×50 | 1.1 | 2.4 | 47.8 | 4426 | 0.193 | 245 | 270 | |
| 3×120+2×70 | 1.2 | 2.5 | 52.6 | 5645 | 0.153 | 285 | 310 | |
| 3×150+2×70 | 1.4 | 2.7 | 56.5 | 6587 | 0.124 | 325 | 345 | |
| 3×185+2×95 | 1.6 | 2.9 | 62.9 | 8225 | 0.0991 | 375 | 390 | |
| 3×240+2×120 | 1.7 | 3.1 | 69.3 | 10453 | 0.0754 | 440 | 450 | |
| 4 गुना 2.5 + 1 गुना 15 | 0.7 | 1.8 | 16.5 | 313 | 7.41 | 26 | 35 | |
| 4 × 4 + 1 × 25 | 0.7 | 1.8 | 17.7 | 424 | 4.61 | 34 | 45 | |
| 4×6+1×4 | 0.7 | 1.8 | 19.1 | 535 | 3.08 | 43 | 57 | |
| 4×10+1×6 | 0.7 | 1.8 | 22.1 | 760 | 1.83 | 60 | 77 | |
| 4×16+1×10 | 0.7 | 1.8 | 25.1 | 1071 | 1.15 | 83 | 105 | |
| 4×25+1×16 | 0.7 | 1.8 | 29 | 1556 | 0.727 | 105 | 125 | |
| 4×35+1×16 | 0.9 | 1.9 | 31.4 | 1976 | 0.524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2.1 | 36 | 2689 | 0.387 | 160 | 185 | |
| 4×70+1×35 | 1.1 | 2.2 | 41.1 | 3719 | 0.268 | 200 | 225 | |
| 4×95+1×50 | 1.1 | 2.4 | 46.3 | 4903 | 0.193 | 245 | 270 | |
| 4×120+1×70 | 1.2 | 2.5 | 51 | 6165 | 0.153 | 285 | 310 | |
| 4×150+1×70 | 1.4 | 2.7 | 55.8 | 7431 | 0.124 | 325 | 345 | |
| 4×185+1×95 | 1.6 | 2.9 | 62.1 | 9192 | 0.0991 | 375 | 390 | |
| 4×240+1×120 | 1.7 | 3.1 | 68.8 | 11860 | 0.0754 | 440 | 450 | |
