उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मॉडल प्रकार: | CU/XLPE/SWA/PVC केबल | नामित वोल्टेज: | 1kV |
|---|---|---|---|
| इन्सुलेशन: | एक्स एल पी ई | कंडक्टर: | सीयू, कॉपर |
| कवच: | एसडब्ल्यूए, स्टील वायर बख्तरबंद | आकार: | 1~ 630mm2 |
| कोर: | 4 कोर | म्यान सामग्री: | पीवीसी, पीई, एलएसओएच |
| मानकों: | आईईसी / बीएस / आईएस / वीडीई | वारंटी: | 2 वर्ष |
| निःशुल्क नमूना: | अनुमोदित | निगम: | शेनघुआ समूह |
| ब्रांड: | श केबल | ||
| प्रमुखता देना: | armoured power cable,armoured electric cable |
||

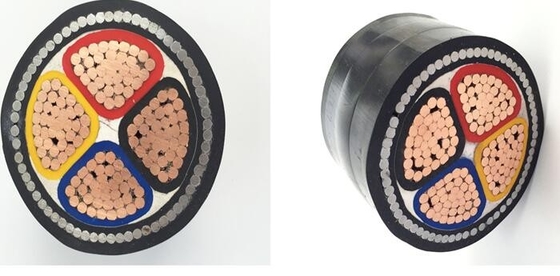

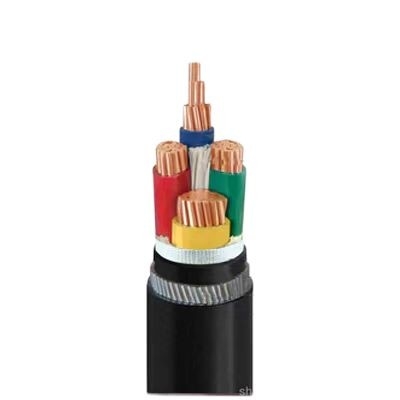

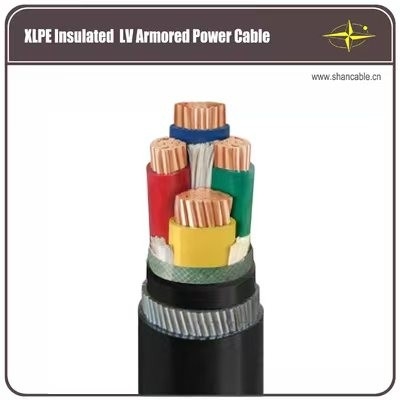

निर्माण
| कंडक्टर | IEC 60228 के अनुसार कॉम्पैक्ट स्ट्रैंड्ड कॉपर कंडक्टर, क्लास 2 |
| IEC 60228 के अनुसार कक्षा 1 के लिए परिपत्र ठोस तांबा कंडक्टर | |
| इन्सुलेशन | एक्सएलपीई ((क्रॉस-लिंक्ड पॉलीएथिलीन) |
| भरनेवाला | पीपी भराव |
| पैकिंग टेप | गैर बुना हुआ |
| आंतरिक आवरण | एक्सट्रूडेड पीवीसी |
| कवच | इस्पात तार |
| कुल मिलाकर शीट |
पतंग प्रतिरोधी पीवीसी |
आवेदन
पीवीसी अछूता पावर केबल की तुलना में,xlpe पावर केबल में न केवल उत्कृष्ट बिजली की विशेषताएं हैं, तंत्र,
गर्मी और उम्र बढ़ने प्रतिरोधी, पर्यावरण तनाव प्रतिरोधी और रासायनिक संक्षारण प्रतिरोधी, लेकिन यह भी सरल
संरचना, हल्का वजन, बिछाने की बूंद से कोई प्रतिबंध नहीं, और लंबे समय तक काम करने के लिए उच्च तापमान अनुदान।
मानक
अंतर्राष्ट्रीयः आईईसी 60502-2, आईईसी 60228
चीन: GB/T 12706.2-2008
अन्य मानक जैसेबीएस,डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा
नामित वोल्टेजः 0.6/1kV
अधिकतम कंडक्टर तापमानः सामान्य से नीचे (90°C), आपातकाल (130°C) या शार्ट सर्किट 5 से अधिक नहीं (250°C) शर्तें।
न्यूनतम परिवेश तापमान0°C, स्थापना के बाद और केवल जब केबल एक स्थिर स्थिति में है
न्यूनतम झुकने की त्रिज्याः एकल-कोर गैर बख्तरबंद केबलों के लिए 20x केबल ओडी
एकल-कोर बख्तरबंद केबलों के लिए 15 x केबल O.D.
बहु-कोर गैर बख्तरबंद केबलों के लिए 15 x केबल O.D.
बहु-कोर बख्तरबंद केबलों के लिए 12 x केबल O.D.
विनिर्देश
| कंडक्टर का क्रॉस सेक्शन |
तने नहीं, डायरेक्टर का |
इन्सुलेशन मोटाई | आंतरिक आवरण की मोटाई | आर्मर वायर का दीया | शीट की मोटाई | लगभग. ओवरडोज. |
लगभग. वजन |
कंडक्टर का अधिकतम डीसी प्रतिरोध (20 °C) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | (मिमी) | किलोग्राम/किमी | Ω / किमी | kV/5min | हवा में (A) | मिट्टी में ((A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/104 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/138 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/178 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/252 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 / 2.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/252 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2।52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2।97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।
समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में किसी भी देरी से समग्र परियोजना में देरी और लागत में वृद्धि हो सकती है।
केबल लकड़ी के रीलों, लहराती बक्से और रोल में आपूर्ति की जाती है। केबल के अंत BOPP के साथ सील कर रहे हैं
केबल के अंत को नमी से बचाने के लिए आत्म चिपकने वाला टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी।
आवश्यक चिह्न ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए।
ग्राहक की आवश्यकता के अनुसार।
