उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एमवी आर्मर्ड केबल | इन्सुलेशन: | एक्स एल पी ई |
|---|---|---|---|
| कवच: | स्टील टेप, स्टील वायर | कंडक्टर: | कॉपर एल्युमिनियम |
| कोर: | तीन कोर | मानक: | आईईसी, बीएस, आईएस, वीडीई |
| वारंटी: | 2 वर्ष | नि: शुल्क नमूना: | हाँ |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | 6.6KV स्टील वायर बख्तरबंद विद्युत केबल,स्टील वायर बख्तरबंद विद्युत केबल |
||
उच्च वोल्टेज औद्योगिक पारिस्थितिकी तंत्रों में, इस्पात संयंत्रों से लेकर अपतटीय पवन संयंत्रों तक, विद्युत लचीलापन केवल महत्वपूर्ण नहीं है; यह गैर-वार्तालाप योग्य है.शंघाई शेंगहुआ केबल समूह अपने स्टील वायर बख्तरबंद (एसडब्ल्यूए) विद्युत केबलों के साथ मिशन-महत्वपूर्ण बिजली सुरक्षा प्रदान करता है , 6.6kV35kV आउटडोर, भूमिगत और औद्योगिक अनुप्रयोगों में ट्रांसमिशन के लिए डिज़ाइन किया गया है जहां यांत्रिक तनाव, ईएमआई और चरम तापमान परिचालन निरंतरता को खतरे में डालते हैं।
शेंगहुआ के एसडब्ल्यूए केबल औद्योगिक खतरों को जीतने के लिए एक सावधानीपूर्वक स्तरित वास्तुकला को तैनात करते हैंः
प्रमुख प्रदर्शन मीट्रिक
| पैरामीटर | 6/10 केवी केबल | 18/30 केवी केबल |
|---|---|---|
| परीक्षण वोल्टेज | 21 किलोवोल्ट/5 मिनट | 63 kV/5 मिनट |
| झुकने की त्रिज्या | व्यास 15× | व्यास 15× |
| तापमान सीमा | -20°C से +90°C | -20°C से +90°C |
| शॉर्ट सर्किट | 250°C (अधिकतम 5 सेकंड) | 250°C (अधिकतम 5 सेकंड) |
| IEC 60502-2, GB/T 12706.2-2008, BS, DIN के अनुरूप |
औद्योगिक शक्ति की रीढ़
नवीकरणीय ऊर्जा ग्रिड
शहरी अवसंरचना
Shenghua के केबल प्रमाणपत्र से अधिक हैंः

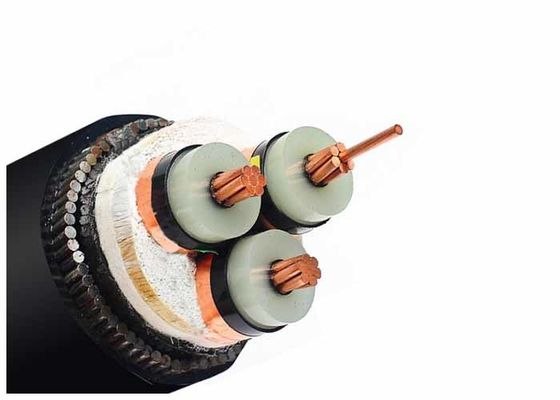

निर्माण
1..... नंगे तांबे के तार
2..... अर्धचालक सामग्री की आंतरिक परत
3..... क्रॉस-लिंक्ड पॉलीएथिलीन का कोर इन्सुलेशन
4..... अर्धचालक सामग्री की बाहरी परत
5..... अर्धचालक टेप
6..... तांबे के तारों की स्क्रीन
7..... भरने के लिए पट्टी, यार्न या कागज
8..... गैर बुना हुआ लपेटने वाला टेप या लौ retardant
9..... पीवीसी के बाहर निकाले हुए आंतरिक आवरण
10.... स्टेनलेस स्टील टेप बख्तरबंद
11.... कुल मिलाकर शीटः पॉलीविनाइलक्लोराइड (PVC) या FR-PVC, PE, LSOH
आवेदन
ट्रांसफार्मर स्टेशनों, स्विचिंग ब्लॉक, बिजली संयंत्रों और औद्योगिक संयंत्रों में उपयोग किया जाता है। जमीन में स्थिर अनुप्रयोग के लिए मध्यम वोल्टेज पावर केबल, अंदर और बाहर की सुविधाओं, बाहरी,केबल नहरों में, पानी में, ऐसी परिस्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्यता तनाव के संपर्क में नहीं हैं।
मानक
अंतर्राष्ट्रीयः आईईसी 60502-2, आईईसी 60228
चीन: GB/T 12706.2-2008
अन्य मानक जैसे बीएस,डीआईएन और आईसीईए अनुरोध पर
| परीक्षण वोल्टेज | 6 / 10 kV | [kV] | 21 / 5 मिनट. |
| 12 / 20 केवी | [kV] | 42 / 5 मिनट. | |
| 18 / 30 केवी | [kV] | 63 / 5 मिनट। | |
| तापमान सीमा | गति में | -20°C से +90°C तक | |
| स्थिर | -20°C से +90°C तक | ||
| परिचालन तापमान | शॉर्ट सर्किट | °C | 250 |
| शॉर्ट सर्किट समय | अधिकतम. | [सेक] | 5 |
| झुकने की त्रिज्या | मिन. | x व्यास | 15 |
| ज्वलनशीलता | मानक | एन 50265-2-1 |
*) पैकेजिंग: CUT = ड्रम या रील पर विभिन्न लंबाई के केबल, आवश्यक लंबाई पर कटौती संभव
एमवी ((६ से ३५ केवी) पावर केबल विवरण
YJ: XLPE इन्सुलेशन
V: पीवीसी शीट
32: स्टील वायर बख्तरबंद 3 कोर
22: स्टील टेप बख्तरबंद 3 कोर
72: एल्यूमीनियम तार बख्तरबंद 1 कोर
62: स्टेनलेस स्टील टेप बख्तरबंद 1 कोर
ZR: लौ प्रतिरोधी
| एमवी ((11kv 15kv 33kv) पावर केबल | ||
| मॉडल और विवरण Uo/U(Um) =3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | कोर का संख्या | कंडक्टर के क्रॉस सेक्शन का क्षेत्रफल ((mm2) |
| xlpe इन्सुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी |
| क्यु कोर | ||
| YJV, N2XSY;पीवीसी से ढकी बिजली केबल | ||
| YJV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| YJV32,YJV42;इस्पात तार बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| अल कोर | ||
| YJLV, NA2XSY; पीवीसी से घिरा पावर केबल | ||
| YJLV22;इस्पात टेप बख्तरबंद,पीवीसी से घिरा बिजली केबल | ||
| YJLV32, YJLV42; स्टील के तार बख्तरबंद, पीवीसी से घिरा बिजली केबल | ||
प्रमाणपत्र
आईएसओ, सीई, केईएमए, आईईसी, आरओएचएस, सीसीसी, पी3सी और अन्य अनुरोध पर
पैकिंग और शिपिंग
निर्यात के लिए सभी केबल अच्छी तरह से पैक किए जाते हैं और लकड़ी के ड्रम या लकड़ी और इस्पात ड्रम द्वारा संरक्षित होते हैं। पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है।अच्छी तरह से पैक केबल ड्रम के बाद समुद्र बंदरगाह के लिए भेजा, वे 20 FT कंटेनर या 40 FT कंटेनर में लोड किए जाते हैं। सभी केबल ड्रम को सुरक्षित बेल्ट द्वारा दृढ़ता से तय किया जाता है ताकि यह सुनिश्चित हो सके कि समुद्री माल के दौरान कोई आंदोलन न हो।कंटेनर का आकार कुल भारित माल के वजन के अनुसार या ग्राहक की आवश्यकता के अनुसार चुना जाता है.
सेवाएं
* हम चीन में विद्युत तार और बिजली केबल के सबसे बड़े निर्माता हैं और 20 से अधिक वर्षों के उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं. केबल का आकार और सामग्री अनुकूलित हैं. हमारे अपने लोगो और अपने डिजाइन का स्वागत है. हम अपनी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया हमें अधिक उत्पादों की जानकारी के लिए जांच भेजें और हम आपको 12 घंटे में प्रतिक्रिया देंगे।
