उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | उच्च तनाव बख्तरबंद Cu केबल | इन्सुलेशन: | एक्स एल पी ई |
|---|---|---|---|
| कवच: | AWA | कंडक्टर: | तांबा |
| म्यान: | पीवीसी, पीई, एलएसओएच | कोर: | एक कोर |
| मानक: | आईईसी, बीएस, आईएस, वीडीई | वारंटी: | 2 वर्ष |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | XLPE अछूता बख्तरबंद विद्युत केबल,कॉपर स्क्रीन बख्तरबंद विद्युत केबल,उच्च तनाव बख्तरबंद विद्युत केबल |
||

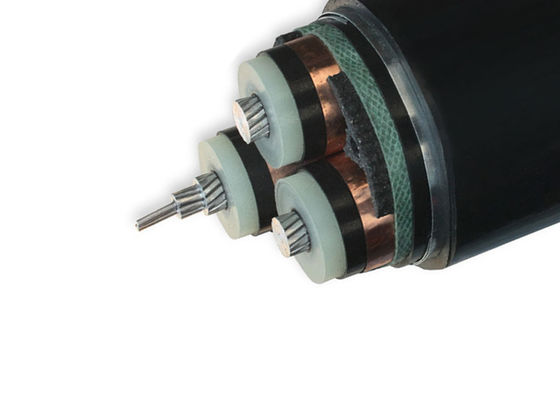

आधुनिक बुनियादी ढांचे की रीढ़—ट्रांसफॉर्मर स्टेशनों से लेकर भूमिगत बिजली ग्रिड तक—में विश्वसनीयता कोई विकल्प नहीं है; यह एक अनिवार्य है। शंघाई शेंघुआ केबल ग्रुप इस मांग का जवाब अपने उन्नत एल्यूमीनियम आर्मर्ड इलेक्ट्रिकल केबल के साथ कॉपर स्क्रीन और XLPE इंसुलेशन के साथ देता है, जिसे सबसे चुनौतीपूर्ण वातावरण में हाई-टेंशन (11kV-33kV) बिजली संचरण के लिए इंजीनियर किया गया है।
कठिन परिस्थितियों के लिए मजबूत निर्माण:
अद्वितीय प्रदर्शन मेट्रिक्स:
लागत प्रभावी दीर्घायु:
भूमिगत बिजली ग्रिड: शहरी सबस्टेशनों के लिए स्टील-टेप आर्मर्ड (YJV22/YJLV22) वेरिएंट
शेंघुआ की केबलें अनुपालन करती हैं:
हाई टेंशन आर्मर्ड पावर केबल पावर केबल विवरण
YJ: XLPE इंसुलेशन
V: PVC आवरण
32: स्टील वायर आर्मरिंग—3 कोर
22: स्टील टेप आर्मरिंग—3 कोर
72: एल्यूमीनियम वायर आर्मरिंग—1 कोर
62: स्टेनलेस स्टील टेप आर्मरिंग—1 कोर
ZR: लौ प्रतिरोधी
मानक
अंतर्राष्ट्रीय: IEC 60502-2, IEC 60228
चीन: GB/T 12706.2-2008
अनुरोध पर BS, DIN और ICEA जैसे अन्य मानक
| MV(11kv 15kv 33kv) पावर केबल | ||
| मॉडल और विवरण Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | कोर की संख्या | कंडक्टर क्रॉस-सेक्शन क्षेत्र(mm2) |
| xlpe इंसुलेशन | 1 कोर 3 कोर | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 वर्ग मिमी |
| Cu कोर | ||
| YJV, N2XSY; PVC शीथेड पावर केबल | ||
| YJV22; स्टील टेप आर्मर्ड, PVC शीथेड पावर केबल | ||
| YJV32, YJV42; स्टील वायर आर्मर्ड, PVC शीथेड पावर केबल | ||
| Al कोर | ||
| YJLV, NA2XSY; PVC शीथेड पावर केबल | ||
| YJLV22; स्टील टेप आर्मर्ड, PVC शीथेड पावर केबल | ||
| YJLV32, YJLV42; स्टील वायर आर्मर्ड, PVC शीथेड पावर केबल |
||
अनुप्रयोग:
a. ट्रांसफॉर्मर स्टेशनों, स्विचिंग ब्लॉक, बिजली संयंत्रों और औद्योगिक संयंत्रों में उपयोग किया जाता है। जमीन में, सुविधाओं के अंदर और बाहर, बाहर, केबल नहरों में, पानी में, उन स्थितियों में जहां केबल भारी यांत्रिक तनाव और तन्य तनाव के संपर्क में नहीं आते हैं, में मध्यम वोल्टेज पावर केबल।
b. बाहरी प्रभाव के प्रभावों से बचने के लिए, कंडक्टर और इंसुलेशन के बीच एक्सट्रूडेड अर्ध-संवाहक परत, साथ ही संकेंद्रित तांबे के कंडक्टर, विद्युत क्षेत्र के प्रतिबंध और आंशिक डिस्चार्ज के प्रतिरोध को सुरक्षित करते हैं।
c. डाईइलेक्ट्रिक हानि के बहुत कम कारक के कारण, जो अपने पूरे ऑपरेटिंग जीवनकाल में स्थिर रहता है, और XLPE-सामग्री के उत्कृष्ट इंसुलेशन गुण के कारण, अर्ध-संवाहक सामग्री (एक प्रक्रिया में एक्सट्रूडेड) के आंतरिक और बाहरी स्क्रीन के साथ दृढ़ता से अनुदैर्ध्य रूप से जुड़ा हुआ है, केबल में उच्च ऑपरेटिंग विश्वसनीयता है।
निर्माण
| कंडक्टर: | Cu गोल एल्यूमीनियम, मल्टी वायर फंसे हुए संकुचित (RM), HRN HD 383 / IEC 60228 / DIN VDE 0295 के अनुसार कक्षा 2 |
| आंतरिक स्क्रीन: | कंडक्टर पर एक्सट्रूडेड अर्ध-संवाहक त्वचा |
| इंसुलेशन: | XLPE (क्रॉस-लिंक्ड पॉलीइथिलीन, हालिया चिह्न: PE-X) यौगिक DIX 8 acc. to HRN HD 620 S1 ili 2XI1 acc. to DIN VDE 0207 dio 22 |
| बाहरी स्क्रीन: | इंसुलेशन पर एक्सट्रूडेड अर्ध-संवाहक त्वचा, इंसुलेशन (+अर्ध-संवाहक सामग्री का टेप) के साथ अनुदैर्ध्य रूप से जुड़ा हुआ |
| कंडक्टरस्क्रीन: | कॉपर टेप काउंटर-हेलिक्स में लपेटा गया |
| भराव: | भराव पट्टी, यार्न, या कागज |
| लपेटना: | गैर बुना लपेटन टेप या लौ प्रतिरोधी या जलरोधक |
| आंतरिक आवरण: | एक्सट्रूडेड PVC |
| आर्मर: | एल्यूमीनियम वायर |
| समग्र आवरण | पॉलीविनाइलक्लोराइड (PVC) या FR-PVC, PE, LSOH |
| आवरण का रंग | काला, लाल या अनुकूलित |
तकनीकी पैरामीटर
| कंडक्टर का नाममात्र क्रॉस-सेक्शन | स्ट्रैंड्स संख्या/कंडक्टर का व्यास | इंसुलेशन मोटाई | आंतरिक आवरण मोटाई | आर्मर वायर का व्यास | आवरण मोटाई | लगभग O.D. |
लगभग। वज़न |
कंडक्टर का अधिकतम D.C प्रतिरोध (20 ℃) | परीक्षण वोल्टेज A.C | वर्तमान रेटिंग | |
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | हवा में (A) | मिट्टी में(A) |
| 1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24/2.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
पैकिंग और शिपिंग
निर्यात के लिए सभी केबल अच्छी तरह से पैक किए जाते हैं और लकड़ी के ड्रम या लकड़ी और स्टील ड्रम द्वारा संरक्षित होते हैं। पैकिंग सामग्री केबल के वजन और आकार पर निर्भर करती है। अच्छी तरह से पैक किए गए केबल ड्रम को सी पोर्ट पर भेजने के बाद, उन्हें 20 FT कंटेनर या 40 FT कंटेनर में लोड किया जाता है। सभी केबल ड्रम को सुरक्षा बेल्ट द्वारा दृढ़ता से तय किया जाता है ताकि यह सुनिश्चित हो सके कि समुद्र माल ढुलाई के दौरान कोई गति न हो। कंटेनर का आकार कुल लोड किए गए सामान के वजन के अनुसार या क्लाइंट की आवश्यकता के अनुसार चुना जाता है।
