उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कंडक्टर: | तांबा | इन्सुलेशन: | एक्स एल पी ई |
|---|---|---|---|
| भीतरी और बाहरी आवरण: | पीवीसी | कोर की संख्या: | 1 |
| नामित वोल्टेज: | 1kV-35kV | कवच की सामग्री: | स्टील के तार या स्टील टेप |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | armoured power cable,armoured electric cable |
||

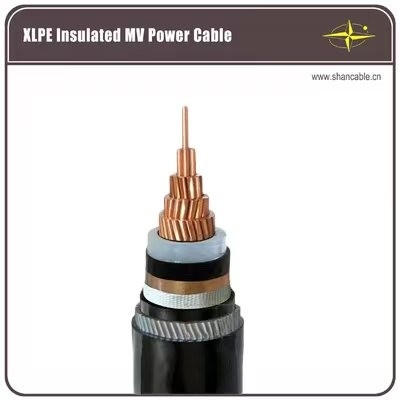

भूमिगत जस्ती स्टील तार बख्तरबंद XLPE केबल पीवीसी आंतरिक कवरिंग YJV
विवरण:
सीयू/XLPE/Sटीए/पीवीसी, आईईसी 60502
आईईसी 60502, आईईसी 60228,जीबी/टी 12706.1-2008.
CE, CCC, KEMA
निर्माण
कंडक्टर:सीआर्क्युलर स्ट्रैन्डेड कॉपर कंडक्टर, आईईसी 60228 क्लास 2 के अनुरूप
इन्सुलेशनःXLPE/ए
आंतरिक आवरणः पीवीसी
कवचः जस्ती स्टील तार या टेप
शीथ:पीवीसी प्रकार ST2आईईसी 60502 के अनुसार, काला
नोटःमानक के अनुसार इन्सुलेशन रंग याग्राहक की आवश्यकता
आवेदन
पीवीसी अछूता बिजली केबल की तुलना में, यह 35kv और उससे कम के नामित वोल्टेज के साथ बिजली ट्रांसमिशन और वितरण लाइन के लिए प्रयोग किया जाता है।एक्सएलपीई पावर केबल में न केवल उत्कृष्ट विद्युत की विशेषताएं हैं, तंत्र, गर्मी और उम्र बढ़ने प्रतिरोधी, पर्यावरण तनाव प्रतिरोधी और रासायनिक संक्षारण प्रतिरोधी, लेकिन यह भी सरल संरचना, हल्के वजन, बिछाने ड्रॉप द्वारा कोई प्रतिबंध नहीं,और लंबे समय तक काम करने के लिए उच्च तापमान अनुदान.
इनडोर और आउटडोर में लेगिंग के लिए उपयुक्त। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक बलों को नहीं।मानक
अंतर्राष्ट्रीय:आईईसी 60502, आईईसी 60228
चीन: GB/T 12706.1-2008
अन्य मानक जैसेबीएस,डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा
नामित वोल्टेजः२-३५केवी
अधिकतम.कंडक्टर टेम्प.: सामान्य (90°C), सर्ट सर्किट 5 से अधिक नहीं (160°Cजब अनुभाग क्षेत्रफल 30 से कम हो0 मिमी2, 140°Cजब अनुभाग क्षेत्रफल 30 से अधिक हो0 मिमी2)
मिन. एबिबेंटटीइम्प.:केबल को प्रीहीट किया जाना चाहिए यदि परिवेश का तापमान 0 से कम हो°C
मिनट.झुकने की त्रिज्या:एकल कोर केबल 20(d+D)±5%
मल्टी-कोर केबल 15(d+D)±5%
प्रमाणपत्र
CE, RoHS, CCC, KEMA और अधिक अन्य अनुरोध पर
4 वोल्टेज, कोर और क्रॉस सेक्शन की तालिका
| पद | श्रेणी A,B | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| श्रेणी A,B | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| एकल कोर | मिमी2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| तीन कोर | मिमी2 | 25 से 400 | 25 से 400 | 35-400 | 50-400 | 50-400 | 50-400 |
श्रेणी ए नामित वोल्टेज के साथ केबल का उपयोग ऐसी स्थिति में किया जाता है जिसमें 1 मिनट से अधिक की ग्राउंडिंग फॉल्ट अवधि की आवश्यकता नहीं होती है। श्रेणी बी नामित वोल्टेज के साथ केबल के लिए,ग्राउंडिंग फेल का समय सामान्यतः 1 घंटे से अधिक नहीं होता है, अधिकतम समय 8 घंटे से अधिक नहीं है, वार्षिक ग्राउंड फॉल्ट समय कुल मिलाकर 125 घंटे से अधिक नहीं होना चाहिए, श्रेणी सी में सभी सिस्टम शामिल हैं श्रेणी ए और बी की उम्मीद है।
हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत से अधिक होने में योगदान दे सकती है.
केबल को लकड़ी के रीलों, तरंग बक्से और कॉइल्स में आपूर्ति की जाती है। केबल के अंत को नमी से बचाने के लिए BOPP स्व-चिपकने वाले टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी के साथ सील किया जाता है।आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी भागों पर एक मौसम प्रतिरोधी सामग्री के साथ मुद्रित किया जाना चाहिए.
हमारी सेवाएँ
* हम चीन में विद्युत तार और बिजली केबल के सबसे बड़े निर्माता हैं और 20 से अधिक वर्षों के उत्पादन और विपणन अनुभव है।
* हम OEM स्वीकार करते हैं. केबल का आकार और सामग्री अनुकूलित हैं. हमारे अपने लोगो और अपने डिजाइन का स्वागत है. हम अपनी आवश्यकता और विवरण के अनुसार उत्पादन करेंगे;
* कृपया हमें अधिक उत्पादों की जानकारी के लिए जांच भेजें और हम आपको 12 घंटे में प्रतिक्रिया देंगे।
