उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | बख्तरबंद /बख्तरबंद पावर केबल | कंडक्टर का नाममात्र क्षेत्र: | 1.5 मिमी 2 से 1000 मिमी 2 |
|---|---|---|---|
| परीक्षण वोल्टेज: | 12.5 केवी/ 5min। | मानक: | IEC 60502-2 IEC 60228 |
| आवेदन: | बिजली वितरण लाइनें, शाफ्ट में बिछाने, पानी भूमिगत | नामित वोल्टेज: | 3.6/6kv, |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | एल्यूमीनियम वायर बख़्तरबंद विद्युत केबल,शंघाई शेंघुआ बख़्तरबंद विद्युत केबल,मध्यम वोल्टेज बख़्तरबंद विद्युत केबल |
||

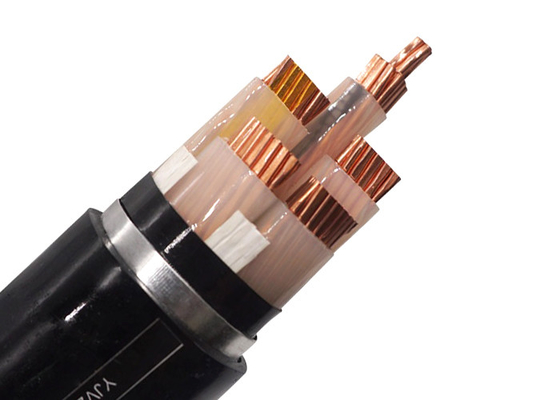

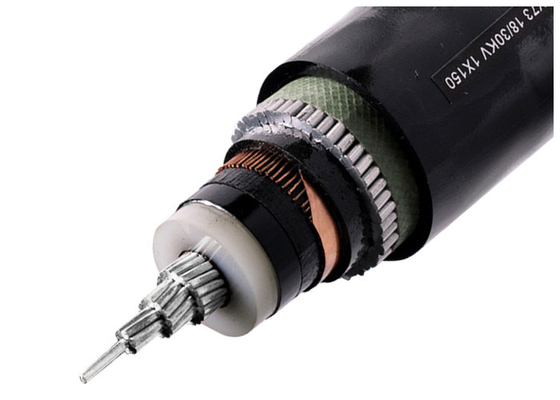

मध्यम वोल्टेज बख्तरबंद विद्युत केबल, एल्यूमीनियम वायर बख्तरबंद केबल
शंघाई शेंघुआ केबल समूह: चरम इलाकों के लिए एल्यूमीनियम वायर बख्तरबंद (AWA) केबलों के साथ बिजली वितरण में क्रांति
जैसे-जैसे वैश्विक मध्यम वोल्टेज केबल बाजार 2032 तक $89.3 बिलियन (CAGR 4.9%) की ओर बढ़ रहा है
, बुनियादी ढांचा परियोजनाएं ऐसे केबलों की मांग करती हैं जो दक्षता से समझौता किए बिना कठोर वातावरण पर विजय प्राप्त करें। शंघाई शेंघुआ केबल समूह अपने 3.6/6kV एल्यूमीनियम वायर बख्तरबंद (AWA) केबल के साथ इस आह्वान का जवाब देता है—अंडरग्राउंड शाफ्ट, वर्टिकल ड्रॉप और संक्षारक सेटिंग्स के लिए इंजीनियर किया गया है जहां पारंपरिक केबल विफल हो जाते हैं।
कंडक्टर उत्कृष्टता
आर्मर इनोवेशन
इको-सेफ शीथिंग
| कंडक्टर (मिमी²) | आर्मर वायर (मिमी) | लगभग वजन (किग्रा/किमी) | ओ.डी. (मिमी) |
|---|---|---|---|
| 1 × 185 | 2.0 | 3,756 | 35.0 |
| 1 × 400 | 2.5 | 6,804 | 45.0 |
| 1 × 500 | 2.5 | 8,094 | 50.0 |
| पूर्ण विनिर्देश: 1×25mm² से 1×500mm² 6
|
कंडक्टर: कॉम्पैक्ट फंसे हुए तांबे के कंडक्टर, IEC 60228 के अनुसार Cl.2
इन्सुलेशन: XLPE (क्रॉस-लिंक्ड पॉलीइथिलीन) 90 OC पर रेटेड
इनर कवरिंग: पीवीसी
आर्मरिंग: एल्यूमीनियम वायर
शीथ: पीवीसी टाइप ST2 से IEC 60502, काला
कोड पदनाम:
YJ: XLPE इन्सुलेशन
V: पीवीसी शीथ
72: एल्यूमीनियम वायर आर्मरिंग
अनुप्रयोग:
रेटेड वोल्टेज 3.6/6KV वाली बिजली वितरण लाइनों में उपयोग के लिए उपयुक्त। शाफ्ट, पानी के नीचे और स्तर के बड़े अंतर में बिछाने के लिए, बाहरी यांत्रिक दबाव और
मध्यम खींचने वाले बल को सहन करने में सक्षम।
मानक:
अंतर्राष्ट्रीय: IEC 60502, IEC 60228
चीन: GB/T 12706.1-2008
अनुरोध पर BS, DIN और ICEA जैसे अन्य मानक
तकनीकी डेटा:
रेटेड वोल्टेज: 0.6 / 1 kV
अधिकतम कंडक्टर तापमान: सामान्य (90 OC), आपातकालीन (130OC) या शॉर्ट सर्किट में नहीं
5 s (250℃) से अधिक की स्थिति।
न्यूनतम परिवेश तापमान। 0 OC, स्थापना के बाद और केवल तभी जब केबल एक निश्चित स्थिति में हो
न्यूनतम झुकने का त्रिज्या: 15 x केबल O.D
प्रमाणपत्र:
CE, RoHS, CCC, KEMA और अनुरोध पर अन्य
संक्षिप्त तकनीकी विनिर्देश:
| कंडक्टर का नाममात्र क्रॉस-सेक्शन | स्ट्रैंड्स नंबर/कंडक्टर का व्यास | इन्सुलेशन मोटाई | इनर शीथ मोटाई | आर्मर वायर का व्यास | शीथ मोटाई | लगभग ओ.डी. | लगभग वजन |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | मिमी | मिमी | (मिमी) | किग्रा/किमी |
| 1 × 25 | 7/2.14 | 2.5 | 1.2 | 1.6 | 1.8 | 24.0 | 1396 |
| 1 × 35 | 7/2.52 | 2.5 | 1.2 | 1.6 | 1.8 | 25.0 | 1550 |
| 1 × 50 | 10/2.52 | 2.5 | 1.2 | 1.6 | 1.8 | 26.0 | 1754 |
| 1 × 70 | 14/2.52 | 2.5 | 1.2 | 1.6 | 1.9 | 28.0 | 2054 |
| 1 × 95 | 19/2.52 | 2.5 | 1.2 | 1.6 | 1.9 | 29.0 | 2367 |
| 1 × 120 | 24/2.52 | 2.5 | 1.2 | 1.6 | 2.0 | 31.0 | 2701 |
| 1 × 150 | 30/2.52 | 2.5 | 1.2 | 2.0 | 2.0 | 33.0 | 3301 |
| 1 × 185 | 37/2.52 | 2.5 | 1.2 | 2.0 | 2.1 | 35.0 | 3756 |
| 1 × 240 | 48/2.52 | 2.6 | 1.2 | 2.0 | 2.2 | 38.0 | 4458 |
| 1 × 300 | 61/2.52 | 2.8 | 1.2 | 2.0 | 2.3 | 40.0 | 5223 |
| 1 × 400 | 61/2.97 | 3.0 | 1.3 | 2.5 | 2.4 | 45.0 | 6804 |
| 1 × 500 | 61/3.23 | 3.2 | 1.3 | 2.5 | 2.5 | 50.0 | 8094 |
