उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | XLPE इंसुलेटेड पावर केबल | विशेषता: | कम वोल्टेज |
|---|---|---|---|
| कंडक्टर स्क्रीन:: | सेमीकंडक्टर | नमूना: | मुक्त |
| इन्सुलेशन रंग: | पीले, नीले | लाभ: | घर्षण प्रतिरोध |
| म्यान: | PVC या FR-PVC प्रकार ST2 से IEC 60502, ब्लैक | स्क्रीन: | कॉपर टेप |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | 21/35kV XLPE पावर केबल,भूकंप प्रतिरोधी बिजली ग्रिड केबल,उच्च वोल्टेज XLPE अछूता केबल |
||

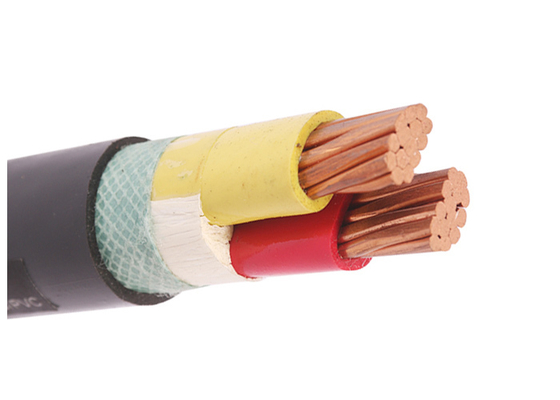

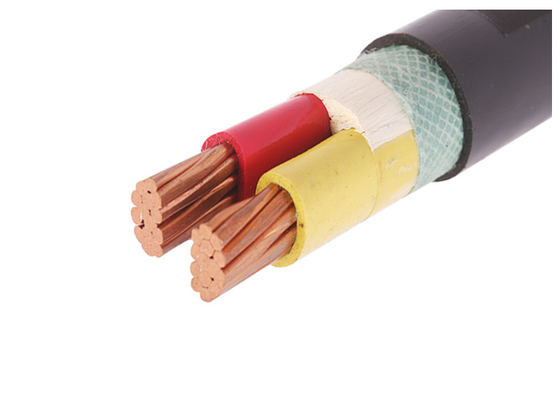

शेनघुआ के 21/35kV XLPE ने पावर केबल इंजीनियरों को ट्रिपल-लेयर डिफेंस आर्किटेक्चर को भूकंपीय शिफ्ट, रासायनिक संक्षारण, और थर्मल रनवे को झेलने के लिए 60+ देशों में ग्रिड्स के लिए 60+ देशों में प्रोवेन किया, जहां विफलता एक विकल्प नहीं है।
| प्रकार | XLPE इंसुलेटेड पावर केबल |
| विशेषता | कम वोल्टेज |
| कंडक्टर स्क्रीन | सेमीकंडक्टर |
| नमूना | मुक्त |
| इन्सुलेशन रंग | पीले, नीले |
| फ़ायदा | घर्षण प्रतिरोध |
| म्यान | PVC या FR-PVC प्रकार ST2 से IEC 60502, ब्लैक |
| स्क्रीन | तांबा टेप |
| निगम | शेनघुआ ग्रुप |
| ब्रांड | एसएच केबल |
| खतरा परिदृश्य | शेनघुआ समाधान | सत्यापन आंकड़ा |
|---|---|---|
| भूमिगत भूस्खलन | आर्मर्ड वेरिएंट (SWA) + मरोड़-प्रतिरोधी भराव | मिन। झुकने त्रिज्या = 12 × ओडी; 3.5kV/5min ढांकता हुआ परीक्षण |
| आर्कटिक केबल हीव | आर्कटिक-ग्रेड एलएसओएच म्यान (-60 डिग्री सेल्सियस लचीलापन) | -40 डिग्री सेल्सियस पर IEC 62930 कोल्ड बेंड टेस्ट पास किया गया |
| आंकड़ा केंद्र अधिभार | 4 × 400 मिमी config 0.0778//किमी प्रतिरोध के साथ कॉन्फ़िगर करें | 445A मिट्टी वर्तमान; 18% कम नुकसान बनाम आईएसओ औसत |
| नामांकित। कंडक्टर का क्रॉस-सेक्शन | स्ट्रैंड्स नंबर/dia। कंडक्टर का | इन्सुलेशन मोटाई | म्यान की मोटाई | लगभग। आयुध डिपो | लगभग। वज़न | अधिकतम। कंडक्टर का डीसी प्रतिरोध (20 डिग्री सेल्सियस) | परीक्षण वोल्टेज एसी | हवा में वर्तमान रेटिंग (ए) | मिट्टी में वर्तमान रेटिंग (ए) |
|---|---|---|---|---|---|---|---|---|---|
| 4 × 4 | 1/2.25 | 0.7 | 1.8 | 13.0 | 155 | 7.41 | 3.5 | 27 | 36 |
| 4 × 6 | 1/2.76 | 0.7 | 1.8 | 14.0 | 184 | 4.61 | 3.5 | 35 | 46 |
| 4 × 10 | 7/1.38 | 0.7 | 1.8 | 17.0 | 258 | 3.08 | 3.5 | 47 | 59 |
| 4 × 16 | 7/1.78 | 0.7 | 1.8 | 20.0 | 366 | 1.91 | 3.5 | 64 | 80 |
| 4 × 25 | 7/2.14 | 0.9 | 1.8 | 23.0 | 540 | 1.200 | 3.5 | 82 | 100 |
| 4 × 35 | 7/2.52 | 0.9 | 1.8 | 25 | 686 | 0.868 | 3.5 | 100 | 120 |
| 4 × 50 | 10/2.52 | 1.0 | 1.8 | 23 | 907 | 0.641 | 3.5 | 125 | 145 |
| 4 × 70 | 14/2.52 | 1.1 | 1.8 | 27 | 1192 | 0.443 | 3.5 | 155 | 175 |
| 4 × 95 | 19/2.52 | 1.1 | 1.9 | 31 | 1598 | 0.320 | 3.5 | 200 | 210 |
| 4 × 120 | 24/2.52 | 1.2 | 2.0 | 33 | 1949 | 0.253 | 3.5 | 220 | 240 |
| 4 × 150 | 30/2.52 | 1.4 | २.२ | 38 | 2517 | 0.206 | 3.5 | 250 | 270 |
| 4 × 185 | 37/2.52 | 1.6 | 2.3 | 42 | 3091 | 0.1640 | 3.5 | 295 | 305 |
| 4 × 240 | 48/2.52 | 1.7 | 2.5 | 47 | 3825 | 0.1250 | 3.5 | 345 | 355 |
| 4 × 300 | 61/2.52 | 1.8 | 2.6 | 52 | 4830 | 0.1000 | 3.5 | 395 | 400 |
| 4 × 400 | 61/2.97 | 2.0 | 3.1 | 66 | 5840 | 0.0778 | 3.5 | 445 | 445 |
उत्पाद का उपयोग वोल्टेज अप में पावर ट्रांसमिशन और डिस्ट्रीब्यूशन लाइन में किया जाता है। इसमें न केवल उत्कृष्ट विद्युत, यांत्रिक गुण हैं, बल्कि रासायनिक संक्षारण, गर्मी की उम्र बढ़ने और पर्यावरणीय तनाव के खिलाफ शक्तिशाली प्रतिरोध भी है।
