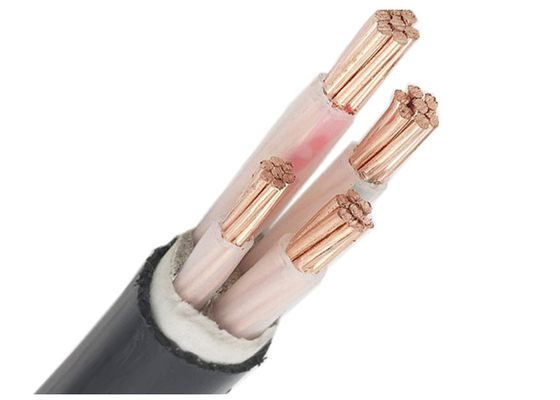

Shenghua XLPE अछूता पावर केबल 0.6/1kV
| विशेषता |
मूल्य |
| कंडक्टर |
तारित तांबा कंडक्टर |
| इन्सुलेशन |
XLPE |
| शीट |
LSZH |
| परीक्षण वोल्टेज |
3.5 केवी / 5 मिनट |
| उत्पाद का नाम |
एक्सएलपीई अछूता पीवीसी से घिरा बिजली केबल |
| कोर |
बहु-कोर |
| निगम |
शेंगहुआ समूह |
| ब्रांड |
श केबल |
शेनहुआ एक्सएलपीई अछूता पावर केबल के साथ भविष्य को शक्ति प्रदान करें
एन2एक्सवाई पावर केबल कॉपर वैश्विक बुनियादी ढांचे के अनुप्रयोगों के लिए बिना किसी समझौता के सुरक्षा और प्रदर्शन प्रदान करता है।
क्यों Shenghua XLPE केबल महत्वपूर्ण बिजली प्रणालियों पर हावी है
Shenghua के N2XY कॉपर कंडक्टर XLPE अछूता पावर केबल (0.6/1kV) स्थिर विद्युत प्रतिष्ठानों के लिए विश्वसनीयता को फिर से परिभाषित करता है।यह अग्नि सुरक्षा को अत्यधिक स्थायित्व के साथ जोड़ती है जो औद्योगिक संयंत्रों के लिए आदर्श है, शहरी ग्रिड और नवीकरणीय ऊर्जा परियोजनाएं जहां मानव सुरक्षा और परिचालन निरंतरता सर्वोपरि हैं।
बेहतर प्रदर्शन के लिए मुख्य नवाचार
तीन-परत रक्षा वास्तुकला
- कंडक्टर:स्ट्रैन्ड तांबा (आईईसी 60228 वर्ग 2) इष्टतम चालकता और लचीलापन सुनिश्चित करता है
- इन्सुलेशनःएक्सएलपीई (क्रॉस लिंक्ड पॉलीएथिलीन) 90°C निरंतर संचालन, 130°C आपात स्थिति और 250°C शॉर्ट सर्किट (≤5 सेकंड) के लिए पीवीसी से बेहतर प्रदर्शन करता है
- शीथ:एलएसजेडएच सामग्री आग के दौरान विषाक्त धुएं को कम करती है, वैश्विक सुरक्षा आदेशों का अनुपालन करती है (आईईसी 60332, आईईसी 60754)
सख्त सुरक्षा और अनुपालन
- प्रमाणपत्र:CE, RoHS, KEMA और BS/DIN/ICEA मानकों के लिए कस्टम अनुमोदन
- परीक्षण:3.5kV/5min AC वोल्टेज परीक्षण शून्य डायलेक्ट्रिक टूटने की गारंटी देता है
वास्तविक दुनिया की आवश्यकताओं के लिए डिज़ाइन किया गया
- झुकने की त्रिज्या:15× केबल ओडी (मल्टी-कोर) नलिकाओं या खाई में स्थापना को सरल बनाता है
- वर्तमान क्षमताः515A (मिट्टी में) 4×300+1×150mm2 विन्यास के लिए उद्योग के औसत से 30% अधिक
कार्य में तकनीकी श्रेष्ठता: महत्वपूर्ण अनुप्रयोग
| आवेदन |
शेंगहुआ लाभ |
| औद्योगिक संयंत्र |
90°C निरंतर भार + रासायनिक संपर्क का सामना करता है; LSZH आवरण कर्मियों की रक्षा करता है |
| शहरी विद्युत ग्रिड |
0.0601 Ω/किमी प्रतिरोध (4×300mm2) ऊर्जा हानि को कम करता है; प्रत्यक्ष-दफन संगत |
| नवीकरणीय ऊर्जा फार्म |
-40°C से 130°C परिचालन सीमा; यूवी, नमी और मिट्टी के जंग का प्रतिरोध करता है |
प्रमुख विनिर्देश
- 5×50 मिमी2 केबल:0.387 Ω/किमी प्रतिरोध, 185A मिट्टी वर्तमान रेटिंग, 2.0 मिमी LSZH शीट
- 3×240+2×120mm2 केबलः0.0754 Ω/km प्रतिरोध, 450A भूमिगत संचरण का समर्थन करता है
शेंगहुआ का वैश्विक नेतृत्वः इंजीनियरों का हम पर भरोसा
- विनिर्माण पैमानेः1.3M वर्ग मीटर की सुविधा, 5,000+ कर्मचारी और आईएसओ 9001/14001/ओएचएसएएस 18001 प्रमाणन बैच-टू-बैच स्थिरता सुनिश्चित करते हैं
- निर्यात उत्कृष्टताःऑस्ट्रेलियाई खनन परिचालन से लेकर रोमानियाई बुनियादी ढांचे तक 60 से अधिक देशों में तैनात केबल
- उत्तरदायी समर्थन:MOQ 200 मीटर, 30% जमा पूर्व उत्पादन, क्षति मुक्त शिपिंग के लिए लकड़ी के ड्रम पैकेजिंग
तकनीकी विनिर्देश
निर्माण
- कंडक्टर: IEC 60228 के अनुसार वर्ग 2 के स्ट्रैंड कॉपर कंडक्टर
- इन्सुलेशनः XLPE
- आवरणः LSZH
- परीक्षण वोल्टेजः 3.5KV/5 मिनट
आवेदन
केबल विद्युत संचरण के लिए AC 50Hz में स्थिर बिछाने के लिए उपयुक्त है।
मानक
- अंतर्राष्ट्रीयः VDE0276, आईईसीएएसटीएम, जेएस, बीएस
- चीन: GB/T 12706, GB/T 19666
- अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर
प्रमाणपत्र
- नामित वोल्टेजः 0.6/1kV
- कंडक्टर का अधिकतम तापमानः सामान्य (90°C), आपातकालीन (130°C) या शॉर्ट सर्किट स्थितियों में 5 सेकंड (250°C) से अधिक नहीं
- न्यूनतम परिवेश तापमानः 0°C, स्थापना के बाद और केवल जब केबल एक स्थिर स्थिति में हो
- मोड़ त्रिज्याः एकल कोर के लिए 20 x केबल ओडी, बहु कोर के लिए 15 x केबल ओडी
- CE, RoHS, KEMA और अनुरोध पर अधिक अन्य
वाणिज्यिक वस्तुएं
- MOQ: 200m
- भुगतान की शर्तेंः उत्पादन से पहले 30% टी/टी, वितरण से पहले 70% टी/टी
- पैकेजिंगः लकड़ी का लोहे का ड्रम
विस्तृत विनिर्देश
| कंडक्टर का क्रॉस सेक्शन |
कंडक्टर के स्ट्रैंड नंबर/डाय |
इन्सुलेशन मोटाई |
शीट की मोटाई |
लगभग. ओवरडोज. |
लगभग वजन |
कंडक्टर का अधिकतम डी.सी. प्रतिरोध (20°C) |
परीक्षण वोल्टेज एसी |
वायु में वर्तमान रेटिंग (A) |
मिट्टी में वर्तमान रेटिंग (A) |
| 5 × 4 |
1/2.25 |
0.7 |
1.8 |
14.5 |
349 |
4.61 |
3.5 |
34 |
45 |
| 5 × 6 |
1/2.76 |
0.7 |
1.8 |
15.8 |
460 |
3.08 |
3.5 |
43 |
57 |
| 5 × 10 |
7/138 |
0.7 |
1.8 |
19.0 |
699 |
1.83 |
3.5 |
60 |
77 |
