उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कंडक्टर: | एल्यूमीनियम कंडक्टर, CL.2 IEC 60228 के अनुसार | इन्सुलेशन: | XLPE (क्रॉस-लिंक्ड पॉलीथीन) 90 OC पर रेटेड |
|---|---|---|---|
| लाभ: | संलयन प्रतिरोध | वोल्टेज: | मध्यम वोल्टेज |
| संचालन तापमान: | 90 डिग्री | म्यान: | PVC या FR-PVC प्रकार ST2 से IEC 60502, ब्लैक |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | क्षरण प्रतिरोधी XLPE केबल,शेंगहुआ केबल XLPE अछूता केबल,15kV XLPE अछूता केबल |
||

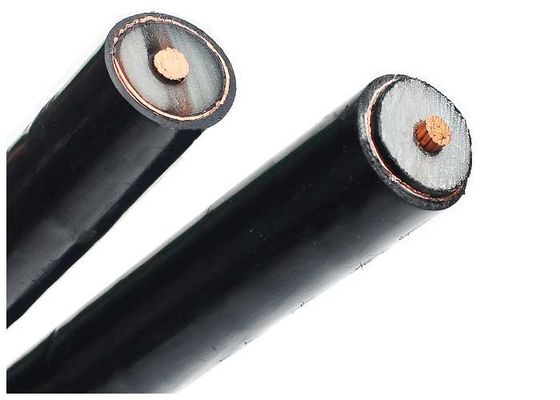

मध्यम वोल्टेज XLPE इंसुलेटेड पावर केबल 8.7/15kV संक्षारण प्रतिरोध
उन उद्योगों में जहां बिजली की विश्वसनीयता और बुनियादी ढांचे की दीर्घायु मिशन-क्रिटिकल है, शंघाई शेंघुआ केबल ग्रुप—चीन के शीर्ष केबल निर्माताओं में से एक, 30+ देशों को निर्यात के साथ—अपने 8.7/15kV XLPE इंसुलेटेड पावर केबल के साथ इंजीनियर उत्कृष्टता प्रदान करता है। मध्यम-वोल्टेज अनुप्रयोगों के लिए डिज़ाइन किए गए, ये केबल उन्नत संक्षारण प्रतिरोध, बेजोड़ तापीय स्थिरता और वैश्विक मानकों के अनुपालन को जोड़ते हैं, जो उन्हें मजबूत बिजली वितरण नेटवर्क की रीढ़ बनाते हैं।
शेंघुआ के केबल कठोर वातावरण पर विजय पाने के लिए सटीक इंजीनियरिंग का लाभ उठाते हैं:
यह डिज़ाइन पेट्रोकेमिकल प्लांट, तटीय स्थलों और खनन कार्यों में 50 वर्षों से अधिक सेवा जीवन का विस्तार करता है।
शेंघुआ सख्त अंतरराष्ट्रीय बेंचमार्क का पालन करता है:
शेंघुआ के केबल उच्च-दांव वाले वातावरण में उत्कृष्ट प्रदर्शन करते हैं:
महत्वपूर्ण नोट: मल्टी-कोर कॉन्फ़िगरेशन चुंबकीय नलिकाओं में भंवर धाराओं से बचते हैं—उच्च दबाव वाले क्षेत्रों के लिए आर्मर्ड वेरिएंट (जैसे, YJV22) की सिफारिश की जाती है।
शेंघुआ के 3-कोर कॉपर केबल (8.7/15kV) के लिए मुख्य डेटा:
| कंडक्टर (mm²) | इंसुलेशन मोटाई (mm) | अधिकतम DC प्रतिरोध (Ω/किमी) | वर्तमान रेटिंग (A) |
|---|---|---|---|
| 3 × 120 | 4.5 | 0.253 | 235 (वायु/मिट्टी) |
| 3 × 240 | 4.5 | 0.125 | 370 (वायु) / 345 (मिट्टी) |
| 3 × 400 | 4.5 | 0.078 | 485 (वायु) / 440 (मिट्टी) |
उच्च क्रॉस-सेक्शन (जैसे, 400mm²) सबस्टेशनों या भारी उद्योगों का समर्थन करते हैं जो 485A लोड की मांग करते हैं।
XLPE इंसुलेटेड पावर केबल अनुप्रयोग
यह केबल फिक्स्ड इंस्टॉलेशन के लिए उपयोग किया जाता है, जैसे कि डिस्ट्रीब्यूशन नेटवर्क या औद्योगिक इंस्टॉलेशन। इसे केबल डक्ट, ट्रेंच में या सीधे पृथ्वी में दफनाया जा सकता है।
XLPE इंसुलेटेड पावर केबल निर्माण
कंडक्टर स्क्रीन: सेमी-कंडक्टर
इंसुलेशन: XLPE (क्रॉस-लिंक्ड पॉलीइथिलीन) 90 OC पर रेट किया गया
इंसुलेशन स्क्रीन: सेमी-कंडक्टर
स्क्रीन: कॉपर टेप
शीथ: PVC या FR-PVC प्रकार ST2 से IEC 60502, काला
XLPE इंसुलेटेड पावर केबल मानक
अंतर्राष्ट्रीय: IEC 60502-2, IEC 60228,
चीन: GB/T 12706, (केवल ZR-YJV के लिए GB/T 18380-3)
अनुरोध पर BS, DIN और ICEA जैसे अन्य मानक
तकनीकी डेटा
रेटेड वोल्टेज: 8.7/15kV
अधिकतम कंडक्टर तापमान: सामान्य (90 OC), आपातकालीन (130OC) या शॉर्ट सर्किट 5 s (250℃) से अधिक नहीं की स्थिति में।
न्यूनतम परिवेश तापमान। 0 OC, स्थापना के बाद और केवल तभी जब केबल एक निश्चित स्थिति में हो
न्यूनतम झुकने का त्रिज्या: सिंगल कोर के लिए 20 x केबल O.D
मल्टी कोर के लिए 15 x केबल O.D
प्रमाण पत्र
CE, RoHS, KEMA और अनुरोध पर अन्य
वाणिज्यिक वस्तुएँ: MOQ: 200m
भुगतान शर्तें: उत्पादन से पहले 30% T/T, डिलीवरी से पहले 70% T/T
पैकिंग: लकड़ी का आयरन ड्रम
XLPE इंसुलेटेड पावर केबल विनिर्देश
| कंडक्टर का नाममात्र क्रॉस-सेक्शन | कंडक्टर के स्ट्रैंड्स नंबर/व्यास | इंसुलेशन मोटाई | शीथ मोटाई | लगभग। ओ.डी. |
लगभग। वज़न |
कंडक्टर का अधिकतम डी.सी. प्रतिरोध (20 ℃) | परीक्षण वोल्टेज ए.सी. | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | (मिमी) | किलो/किमी | Ω /किमी | केवी/5मिनट | हवा में (ए) | मिट्टी में (ए) |
| 3 × 25 | 7/2.14 | 4.5 | 2.4 | 46.0 | 2072 | 1.2 | 30.5 | 95 | 100 |
| 3 × 35 | 7/2.52 | 4.5 | 2.6 | 48.0 | 2334 | 0.868 | 30.5 | 115 | 120 |
| 3 × 50 | 10/2.52 | 4.5 | 2.7 | 51.0 | 2598 | 0.641 | 30.5 | 135 | 140 |
| 3 × 70 | 14/2.52 | 4.5 | 2.8 | 55.0 | 2895 | 0.443 | 30.5 | 170 | 170 |
| 3 × 95 | 19/2.52 | 4.5 | 2.9 | 58.0 | 3462 | 0.32 | 30.5 | 205 | 210 |
| 3 × 120 | 24/2.52 | 4.5 | 3.0 | 61.0 | 3888 | 0.253 | 30.5 | 235 | 235 |
| 3 × 150 | 30/2.52 | 4.5 | 3.1 | 64.0 | 4416 | 0.206 | 30.5 | 270 | 260 |
| 3 × 185 | 37/2.52 | 4.5 | 3.2 | 68.0 | 4935 | 0.164 | 30.5 | 310 | 300 |
| 3 × 240 | 48/2.52 | 4.5 | 3.4 | 73.0 | 5712 | 0.125 | 30.5 | 370 | 345 |
| 3 × 300 | 61/2.52 | 4.5 | 3.5 | 77.0 | 6577 | 0. 1 | 30.5 | 420 | 390 |
| 3 × 400 | 61/2.97 | 4.5 | 3.8 | 86.0 | 8081 | 0.0778 | 30.5 | 485 | 440 |
