उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | XLPE इंसुलेटेड पावर केबल | विशेषता: | कम वोल्टेज |
|---|---|---|---|
| कंडक्टर स्क्रीन:: | सेमीकंडक्टर | नमूना: | मुक्त |
| इन्सुलेशन रंग: | पीले, नीले | लाभ: | घर्षण प्रतिरोध |
| म्यान: | PVC या FR-PVC प्रकार ST2 से IEC 60502, ब्लैक | स्क्रीन: | कॉपर टेप |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | 36Kv XLPE अछूता पावर केबल,घर्षण प्रतिरोध XLPE अछूता पावर केबल,कम वोल्टेज XLPE अछूता पावर केबल |
||

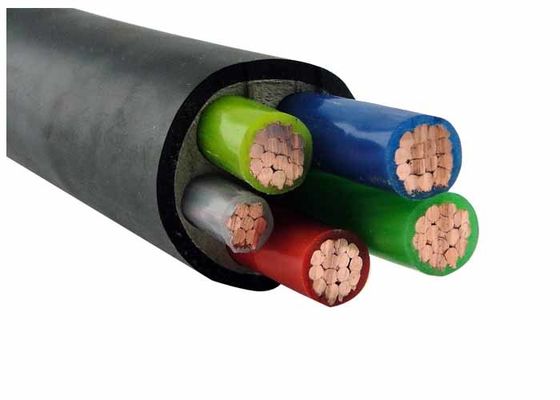

लो वोल्टेज XLPE इंसुलेटेड पावर केबल 21/35(36)Kv घर्षण प्रतिरोध
एक ऐसे युग में जहां ऊर्जा दक्षता और बुनियादी ढांचे की टिकाऊता सर्वोपरि है, शंघाई शेंघुआ केबल ग्रुप अपने 21/35kV XLPE इंसुलेटेड पावर केबल्स के साथ अत्याधुनिक समाधान प्रदान करता है। कम वोल्टेज अनुप्रयोगों के लिए इंजीनियर, ये केबल बेहतर विद्युत प्रदर्शन, असाधारण घर्षण प्रतिरोध और वैश्विक मानकों के अनुपालन को जोड़ते हैं—जो उन्हें आधुनिक पावर ट्रांसमिशन नेटवर्क के लिए आदर्श विकल्प बनाते हैं।
शेंघुआ के केबल कठोर परिचालन मांगों के तहत उत्कृष्ट प्रदर्शन करते हैं:
ये गुण कठोर वातावरण में दीर्घायु सुनिश्चित करते हैं—औद्योगिक संयंत्रों से लेकर उच्च लवणता या रासायनिक जोखिम वाले तटीय क्षेत्रों तक।
प्रत्येक शेंघुआ XLPE केबल सटीक रूप से इंजीनियर है:
यह डिज़ाइन पारंपरिक पीवीसी केबलों की तुलना में 30% तक ऊर्जा हानि को कम करता है और सेवा जीवन को 50 वर्षों से अधिक तक बढ़ाता है
शेंघुआ सख्त अंतरराष्ट्रीय मानकों का पालन करता है:
शेंघुआ के 4-कोर एल्यूमीनियम केबलों के लिए मुख्य डेटा:
| कंडक्टर (मिमी²) | इंसुलेशन मोटाई (मिमी) | अधिकतम डीसी प्रतिरोध (Ω/किमी) | वर्तमान रेटिंग (ए) |
|---|---|---|---|
| 4 × 120 | 1.2 | 0.253 | 220 (वायु) / 240 (मिट्टी) |
| 4 × 240 | 1.7 | 0.125 | 345 (वायु) / 355 (मिट्टी) |
| 4 × 400 | 2.0 | 0.078 | 445 (वायु/मिट्टी) |
उच्च क्रॉस-सेक्शन (उदाहरण के लिए, 400mm²) डेटा केंद्रों या ग्रिड सबस्टेशनों में कुशल बिजली हस्तांतरण को सक्षम करते हैं।
शेंघुआ के केबल दुनिया भर में इस के लिए विश्वसनीय हैं:
XLPE इंसुलेटेड पावर केबल अनुप्रयोग
उत्पाद का उपयोग उच्च वोल्टेज पर बिजली संचरण और वितरण लाइन में किया जाता है। इसमें न केवल उत्कृष्ट विद्युत, यांत्रिक गुण हैं, बल्कि रासायनिक संक्षारण, गर्मी उम्र बढ़ने और पर्यावरणीय तनाव के खिलाफ शक्तिशाली प्रतिरोध भी है।
XLPE इंसुलेटेड पावर केबल निर्माण
कंडक्टर: कॉम्पैक्ट फंसे हुए एल्यूमीनियम कंडक्टर, IEC 60228 के अनुसार Cl.2
इंसुलेशन: XLPE (क्रॉस-लिंक्ड पॉलीइथिलीन) 90 OC पर रेटेड
शीथ: पीवीसी या FR-पीवीसी प्रकार ST2 से IEC 60502, काला
XLPE इंसुलेटेड पावर केबल मानक
अंतर्राष्ट्रीय: IEC 60502-1, IEC 60228,
चीन: GB/T 12706, (केवल ZR-YJLV के लिए GB/T 18380-3)
अनुरोध पर BS, DIN और ICEA जैसे अन्य मानक
XLPE इंसुलेटेड पावर केबल तकनीकी डेटा
रेटेड वोल्टेज: 21/35(36)kV
अधिकतम कंडक्टर तापमान: सामान्य (90 OC), आपातकालीन (130OC) या शॉर्ट सर्किट 5 s (250℃) से अधिक नहीं होने की स्थिति में।
न्यूनतम परिवेश तापमान। 0 OC, स्थापना के बाद और केवल तभी जब केबल एक निश्चित स्थिति में हो
न्यूनतम झुकने का त्रिज्या: सिंगल कोर के लिए 20 x केबल O.D
मल्टी कोर के लिए 15 x केबल O.D
XLPE इंसुलेटेड पावर केबल विनिर्देश
| कंडक्टर का नाममात्र क्रॉस-सेक्शन | कंडक्टर के स्ट्रैंड्स नंबर/व्यास | इंसुलेशन मोटाई | शीथ मोटाई | लगभग O.D. | लगभग। वज़न | कंडक्टर का अधिकतम डी.सी. प्रतिरोध (20 ℃) | परीक्षण वोल्टेज ए.सी. | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | (मिमी) | किलो/किमी | Ω /किमी | केवी/5मिनट | हवा में (ए) | मिट्टी में (ए) |
| 4 × 4 | 1/2.25 | 0.7 | 1.8 | 13.0 | 155 | 7.41 | 3.5 | 27 | 36 |
| 4 × 6 | 1/2.76 | 0.7 | 1.8 | 14.0 | 184 | 4.61 | 3.5 | 35 | 46 |
| 4 × 10 | 7/1.38 | 0.7 | 1.8 | 17.0 | 258 | 3.08 | 3.5 | 47 | 59 |
| 4 × 16 | 7/1.78 | 0.7 | 1.8 | 20.0 | 366 | 1.91 | 3.5 | 64 | 80 |
| 4 × 25 | 7/2.14 | 0.9 | 1.8 | 23.0 | 540 | 1.200 | 3.5 | 82 | 100 |
| 4 × 35 | 7/2.52 | 0.9 | 1.8 | 25 | 686 | 0.868 | 3.5 | 100 | 120 |
| 4 × 50 | 10/2.52 | 1.0 | 1.8 | 23 | 907 | 0.641 | 3.5 | 125 | 145 |
| 4 × 70 | 14/2.52 | 1.1 | 1.8 | 27 | 1192 | 0.443 | 3.5 | 155 | 175 |
| 4 × 95 | 19/2.52 | 1.1 | 1.9 | 31 | 1598 | 0.320 | 3.5 | 200 | 210 |
| 4 × 120 | 24/2.52 | 1.2 | 2.0 | 33 | 1949 | 0.253 | 3.5 | 220 | 240 |
| 4 × 150 | 30/2.52 | 1.4 | 2.2 | 38 | 2517 | 0.206 | 3.5 | 250 | 270 |
| 4 × 185 | 37/2.52 | 1.6 | 2.3 | 42 | 3091 | 0.1640 | 3.5 | 295 | 305 |
| 4 × 240 | 48/2.52 | 1.7 | 2.5 | 47 | 3825 | 0.1250 | 3.5 | 345 | 355 |
| 4 × 300 | 61/2.52 | 1.8 | 2.6 | 52 | 4830 | 0.1000 | 3.5 | 395 | 400 |
| 4 × 400 | 61/2.97 | 2.0 | 3.1 | 66 | 5840 | 0.0778 | 3.5 | 445 | 445 |
