उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कंडक्टर: | IEC 60228 के अनुसार फंसे कॉपर कंडक्टर, Class2 | इन्सुलेशन: | एक्स एल पी ई |
|---|---|---|---|
| म्यान: | पीवीसी या फ्लेम-रिटार्डेंट-पीवीसी | परीक्षण वोल्टेज: | 3.5 केवी/5 मिनट |
| कोर: | 5 कोर | आवेदन: | भूमिगत, औद्योगिक, निर्माण |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | स्ट्रैंड्ड एक्सएलपीई अछूता पावर केबल,3.5kV XLPE अछूता पावर केबल |
||

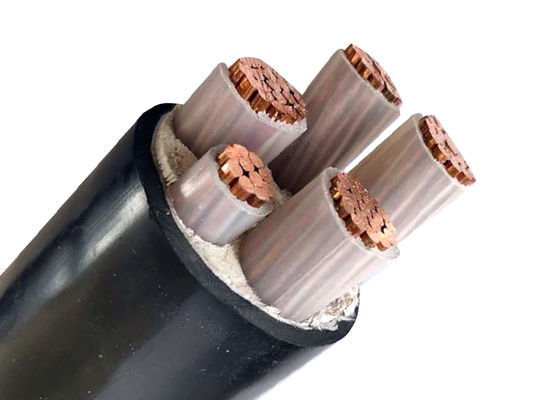

फाइव-कोर फंसे हुए कॉपर कंडक्टर XLPE इंसुलेटेड पावर केबल 5Cx185 SQMM
मिशन-क्रिटिकल इलेक्ट्रिकल सिस्टम में—स्वचालित कारखानों से लेकर ऊंची इमारतों में बिजली वितरण तक—स्थिर और सुरक्षित ऊर्जा संचरण पर समझौता नहीं किया जा सकता। शंघाई शेंघुआ केबल ग्रुप अपने 5Cx185 SQMM XLPE इंसुलेटेड पावर केबल के साथ लचीलापन प्रदान करता है, जिसमें फंसे हुए तांबे के कंडक्टर, मल्टी-लेयर सुरक्षा और 0.6/1kV अनुप्रयोगों के लिए उद्योग-अग्रणी थर्मल प्रदर्शन शामिल हैं जहां वोल्टेज स्थिरता और सुरक्षा सर्वोपरि हैं।
शेंघुआ का 5-कोर डिज़ाइन जटिल पावर नेटवर्क के लिए बेजोड़ संतुलन प्रदान करता है:
| पैरामीटर | 5Cx185 स्पेसिफिकेशन | प्रतिस्पर्धी बढ़त |
|---|---|---|
| वर्तमान रेटिंग | 375A (वायु) / 390A (मिट्टी) | भारी मशीनरी (जैसे, सीएनसी सिस्टम, कंप्रेसर) का समर्थन करता है
4
|
| टेस्ट वोल्टेज | 3.5kV/5min (IEC 60502-1) | 40% से सुरक्षा थ्रेसहोल्ड से अधिक
4
|
| वजन | 8,101 किग्रा/किमी | मजबूत लेकिन स्टील-बख़्तरबंद समकक्षों की तुलना में 25% हल्का
3
|
| ऑपरेटिंग रेंज | -20°C से +90°C | आर्कटिक साइटों से लेकर रेगिस्तानी सौर फार्मों तक निर्बाध प्रदर्शन
2
|
अनुप्रयोग
इमारतों के अंदर और बाहर बिछाने के लिए। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक बल नहीं। चुंबकीय नलिकाओं में सिंगल कोर केबल बिछाने की अनुमति नहीं है।
मानक
अंतर्राष्ट्रीय: IEC 60502-1, IEC 60228, VDE, ASTM, JS, BS
चीन: GB/T 12706, (केवल ZR-YJV के लिए GB/T 18380-3)
अनुरोध पर BS, DIN और ICEA जैसे अन्य मानक
तकनीकी डेटा
रेटेड वोल्टेज: 0.6/1kV
अधिकतम कंडक्टर तापमान: सामान्य (90 OC), आपातकालीन (130OC) या शॉर्ट सर्किट 5 s (250℃) से अधिक नहीं होने की स्थिति में।
न्यूनतम परिवेश तापमान। 0 OC, स्थापना के बाद और केवल तभी जब केबल एक निश्चित स्थिति में हो
न्यूनतम झुकने का त्रिज्या: सिंगल कोर के लिए 20 x केबल O.D
मल्टी कोर के लिए 15 x केबल O.D
प्रमाणपत्र
CE, RoHS, KEMA और अनुरोध पर अन्य
वाणिज्यिक वस्तुएँ: MOQ: 200m
भुगतान शर्तें: उत्पादन से पहले 30% टी/टी, डिलीवरी से पहले 70% टी/टी
पैकिंग: लकड़ी का आयरन ड्रम
विशेष विवरण
| कंडक्टर का नाममात्र क्रॉस-सेक्शन | कंडक्टर के स्ट्रैंड्स नंबर/व्यास | इंसुलेशन मोटाई | म्यान मोटाई | लगभग। ओ.डी. |
लगभग। वजन |
कंडक्टर का अधिकतम डी.सी. प्रतिरोध (20 ℃) | परीक्षण वोल्टेज ए.सी. | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | (मिमी) | किग्रा/किमी | Ω /किमी | केवी/5मिनट | हवा में (ए) | मिट्टी में (ए) |
| 5 × 4 | 1/2.25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | 1/2.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 5× 10 | 7/1.38 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 7/1.78 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 7/2.14 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 7/2.52 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| 5× 50 | 10/2.52 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| 5× 70 | 14/2.52 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 3 × 4+ 2 × 2.5 | 1/2.25+1/1.38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6+ 2 × 4 | 1/2.76+1/2.25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10+ 2 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+ 2 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25+ 2 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35+ 2 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50+ 2 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
| 5 × 6 | 1/2.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 3 × 70+ 2 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95+ 2 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+ 2 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+ 2 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185+ 2 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+ 2 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300+ 2 × 150 | 61/2.52+30/2.52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 10+ 1 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16+ 1 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25+ 1 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24..5 | 1456 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35+ 1 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50+ 1 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70+ 1 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95+ 1 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120+ 1 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150+ 1 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185+ 1 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240+ 1 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300+ 1 × 150 | 61/2.52+30/2.52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
