उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कंडक्टर: | फंसे तांबा कंडक्टर | इन्सुलेशन: | एक्स एल पी ई |
|---|---|---|---|
| म्यान: | एलएसझेडएच | परीक्षण वोल्टेज: | 3.5 केवी/5 मिनट |
| उत्पाद का नाम: | XLPE अछूता PVC शीथेड पावर केबल | कोर: | मल्टी कोर |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | पीवीसी शीथ कॉपर कंडक्टर केबल,शंघाई शेंगहुआ केबल,तांबे के कंडक्टर केबल |
||
N2XY पावर केबल कॉपर

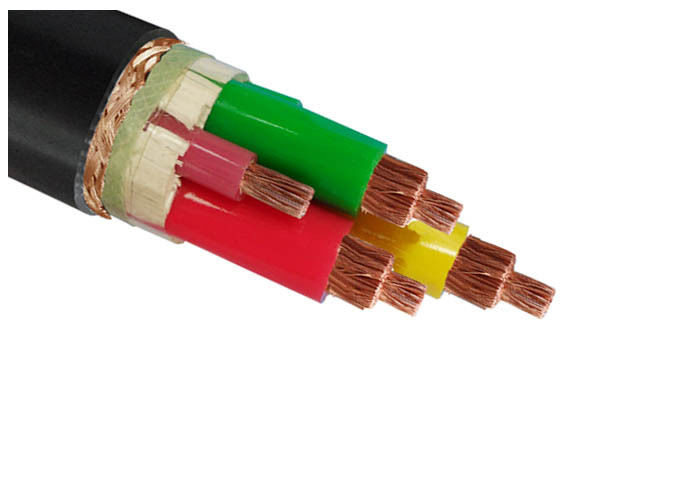

N2XY कॉपर कंडक्टर XLPE इंसुलेशन PVC शीथ पावर केबल
औद्योगिक बिजली नेटवर्क की रीढ़ में—स्मार्ट ग्रिड से लेकर नवीकरणीय ऊर्जा फार्म तक—विद्युत लचीलापन परिचालन सफलता को परिभाषित करता है। शंघाई शेंघुआ केबल ग्रुप अपने N2XY कॉपर कंडक्टर XLPE इंसुलेटेड पावर केबल्स के साथ समझौता न करने योग्य विश्वसनीयता प्रदान करता है, जो मांग वाले वातावरण में 0.6/1kV ट्रांसमिशन के लिए इंजीनियर हैं जहां गर्मी, नमी और यांत्रिक तनाव पारंपरिक समाधानों को खतरा देते हैं।
| पैरामीटर | N2XY 3×150+2×70 | N2XY 4×185+1×95 | प्रदर्शन बढ़त |
|---|---|---|---|
| वर्तमान रेटिंग | 325A (वायु) / 345A (मिट्टी) | 375A (वायु) / 390A (मिट्टी) | स्टील मिलों/डेटा केंद्रों में भारी मशीनरी को शक्ति प्रदान करता है |
| कंडक्टर प्रतिरोध | 0.124 Ω/किमी (20°C) | 0.0991 Ω/किमी (20°C) | एल्यूमीनियम कोर की तुलना में 18% कम ऊर्जा हानि |
| टेस्ट वोल्टेज | 3.5kV/5min | 3.5kV/5min | IEC 60502 सुरक्षा थ्रेसहोल्ड से अधिक
3
|
| वजन | 6,519 किग्रा/किमी | 9,055 किग्रा/किमी | लंबी अवधि की स्थापना के लिए हल्का लेकिन मजबूत |
शेंघुआ के केबल अनुपालन करते हैं:
निर्माण
कंडक्टर: फंसे हुए तांबे के कंडक्टर, IEC 60228 के अनुसार क्लास2
इंसुलेशन: XLPE
शीथ: LSZH
टेस्ट वोल्टेज: 3.5KV/5 मिनट
अनुप्रयोग
केबल AC 50Hz में फिक्स्ड लेइंग के लिए उपयुक्त है, बिजली संचरण के लिए।
मानक
अंतर्राष्ट्रीय: VDE0276, IECASTM, JS, BS
चीन: GB/T 12706, GB/T 19666
अनुरोध पर BS, DIN और ICEA जैसे अन्य मानक
प्रमाणपत्र
रेटेड वोल्टेज: 0.6/1kV
अधिकतम कंडक्टर तापमान: सामान्य (90 OC), आपातकालीन (130OC) या शॉर्ट सर्किट 5 s (250℃) से अधिक नहीं।
न्यूनतम परिवेश तापमान। 0 OC, स्थापना के बाद और केवल तभी जब केबल एक निश्चित स्थिति में हो
न्यूनतम झुकने की त्रिज्या: सिंगल कोर के लिए 20 x केबल O.D
मल्टी कोर के लिए 15 x केबल O.D
CE, RoHS, , KEMA और अनुरोध पर अन्य
वाणिज्यिक वस्तुएँ: MOQ: 200m
भुगतान शर्तें: उत्पादन से पहले 30% टी/टी, डिलीवरी से पहले 70% टी/टी
पैकिंग: लकड़ी का आयरन ड्रम
विशेष विवरण
| कंडक्टर का नाममात्र क्रॉस-सेक्शन | कंडक्टर के स्ट्रैंड्स नंबर/व्यास | इंसुलेशन मोटाई | शीथ मोटाई | लगभग O.D. |
लगभग। वजन |
कंडक्टर का अधिकतम डीसी प्रतिरोध (20 ℃) | वोल्टेज ए.सी. का परीक्षण | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | (मिमी) | किग्रा/किमी | Ω /किमी | केवी/5मिनट | हवा में (ए) | मिट्टी में (ए) |
| 5 × 4 | 1/2.25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | 1/2.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 5× 10 | 7/1.38 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 7/1.78 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 7/2.14 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 7/2.52 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| 5× 50 | 10/2.52 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| 5× 70 | 14/2.52 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 3 × 4+ 2 × 2.5 | 1/2.25+1/1.38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6+ 2 × 4 | 1/2.76+1/2.25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10+ 2 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16+ 2 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25+ 2 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35+ 2 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50+ 2 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
| 5 × 6 | 1/2.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 3 × 70+ 2 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95+ 2 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120+ 2 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150+ 2 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185+ 2 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240+ 2 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300+ 2 × 150 | 61/2.52+30/2.52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 10+ 1 × 6 | 7/1.38+1/2.8 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16+ 1 × 10 | 7/1.78+7/1.38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25+ 1 × 16 | 7/2.14+7/1.78 | 0.9 | 1.8 | 24..5 | 1456 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35+ 1 × 16 | 7/2.52+7/1.78 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50+ 1 × 25 | 10/2.52+7/2.14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70+ 1 × 35 | 14/2.52+7/2.52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95+ 1 × 50 | 19/2.52+10/2.52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120+ 1 × 70 | 24/2.52+14/2.52 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150+ 1 × 70 | 30/2.52+14/2.52 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185+ 1 × 95 | 37/2.52+19/2.52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240+ 1 × 120 | 48/2.52+24/2.52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300+ 1 × 150 | 61/2.52+30/2.52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
