उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

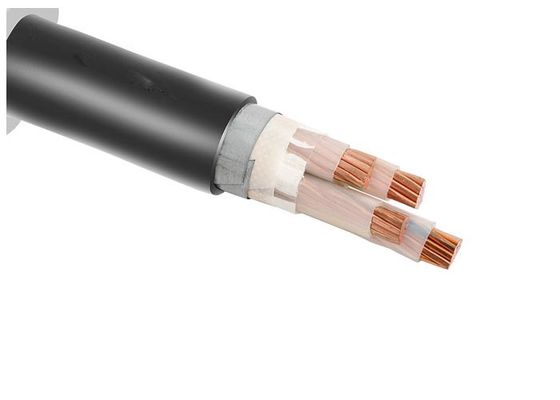

| मॉडल प्रकार: | 4 कोर स्टील वायर बख्तरबंद केबल | नामित वोल्टेज: | 0.6/1 केवी |
|---|---|---|---|
| इन्सुलेशन: | एक्स एल पी ई | कंडक्टर: | तांबा |
| कवच: | इस्पात तार | आकार: | 1~ 630mm2 |
| कोर: | 4 कोर | म्यान सामग्री: | पीवीसी, पीई, एलएसओएच |
| मानकों: | आईईसी / बीएस / आईएस / वीडीई | वारंटी: | 2 वर्ष |
| निःशुल्क नमूना: | अनुमोदित | निगम: | शेनघुआ समूह |
| ब्रांड: | श केबल | ||
| प्रमुखता देना: | XLPE बख्तरबंद विद्युत केबल,4 कोर बख्तरबंद विद्युत केबल,स्टील वायर बख्तरबंद विद्युत केबल |
||
मेट्रो नेटवर्क से लेकर औद्योगिक संयंत्रों तक के महत्वपूर्ण बुनियादी ढांचे में विद्युत लचीलापन पर बातचीत नहीं की जा सकती।शंघाई शेंगहुआ केबल समूह ने 35+ वर्षों की इंजीनियरिंग विशेषज्ञता का लाभ उठाकर 4-कोर स्टील वायर बख्तरबंद (एसडब्ल्यूए) केबल प्रदान की है जो कुचल भार का सामना करते हैं, रासायनिक जोखिम, और चरम तापमान जबकि 35kV तक निर्दोष शक्ति संचरण सुनिश्चित
सैन्य स्तर की सुरक्षा
चरम परिस्थितियों के लिए बनाया गया
अनुपालन और सुरक्षा पहले
चीन भर में 10 से अधिक उत्पादन आधारों और 30 से अधिक देशों को निर्यात के साथ, Shenghua परिशुद्धता के साथ पैमाने को जोड़ती हैः
अनुप्रयोगः 35kV और उससे नीचे के नामित वोल्टेज के साथ बिजली पारेषण और वितरण लाइन के लिए उपयोग किया जाता है।xlpe पावर केबल में न केवल उत्कृष्ट बिजली की विशेषताएं हैं, तंत्र,
गर्मी और उम्र बढ़ने प्रतिरोधी, पर्यावरण तनाव प्रतिरोधी और रासायनिक संक्षारण प्रतिरोधी, लेकिन यह भी सरल
संरचना, हल्का वजन, बिछाने की बूंद से कोई प्रतिबंध नहीं, और लंबे समय तक काम करने के लिए उच्च तापमान अनुदान।
मानक: अंतर्राष्ट्रीयः आईईसी 60502-2, आईईसी 60228
चीन: GB/T 12706.2-2008
अन्य मानक जैसे बीएस,डीआईएन और आईसीईए अनुरोध पर
निर्माण:
| कंडक्टर | IEC 60228 के अनुसार कॉम्पैक्ट स्ट्रैंड्ड कॉपर कंडक्टर, वर्ग 2 |
| IEC 60228 के अनुसार कक्षा 1 के लिए परिपत्र ठोस तांबा कंडक्टर | |
| इन्सुलेशन | एक्सएलपीई ((क्रॉस-लिंक्ड पॉलीएथिलीन) |
| भरनेवाला | पीपी भराव |
| पैकिंग टेप | गैर बुना हुआ |
| आंतरिक आवरण | एक्सट्रूडेड पीवीसी |
| कवच | इस्पात तार |
| कुल मिलाकर शीट |
पतंग प्रतिरोधी पीवीसी |
तकनीकी डेटाः
नामित वोल्टेजः 0.6/1kV
अधिकतम कंडक्टर तापमानः सामान्य (90°C), आपातकालीन (130°C) या शॉर्ट सर्किट स्थितियों में 5 सेकंड (250°C) से अधिक नहीं।
न्यूनतम परिवेश तापमान 0°C, स्थापना के बाद और केवल जब केबल एक स्थिर स्थिति में है
न्यूनतम झुकने की त्रिज्याः एकल कोर गैर बख्तरबंद केबलों के लिए 20x केबल ओडी
एकल-कोर बख्तरबंद केबलों के लिए 15 x केबल O.D.
बहु-कोर गैर बख्तरबंद केबलों के लिए 15 x केबल O.D.
बहु-कोर बख्तरबंद केबलों के लिए 12 x केबल O.D.
विनिर्देशः
| कंडक्टर का क्रॉस सेक्शन |
तने नहीं, डायरेक्टर का |
इन्सुलेशन मोटाई | आंतरिक आवरण की मोटाई | आर्मर वायर का दीया | शीट की मोटाई | लगभग. ओवरडोज. |
लगभग. वजन |
कंडक्टर का अधिकतम डी.सी. प्रतिरोध (20 °C) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | (मिमी) | किलोग्राम/किमी | Ω / किमी | kV/5min | हवा में (A) | मिट्टी में ((A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/104 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/138 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/178 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/252 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 / 2.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/252 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2।52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2।97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।
समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में किसी भी देरी से समग्र परियोजना में देरी और लागत में वृद्धि हो सकती है।
केबल लकड़ी के रीलों, लहराती बक्से और रोल में आपूर्ति की जाती है। केबल के अंत BOPP के साथ सील कर रहे हैं
केबल के अंत को नमी से बचाने के लिए आत्म चिपकने वाला टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी।
आवश्यक चिह्न ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए।
ग्राहक की आवश्यकता के अनुसार।
