शंघाई शेंगहुआ समूह XLPE इन्सुलेशन स्टील वायर शील्ड इंस्ट्रूमेंट केबल, बख्तरबंद इंस्ट्रूमेंट केबल

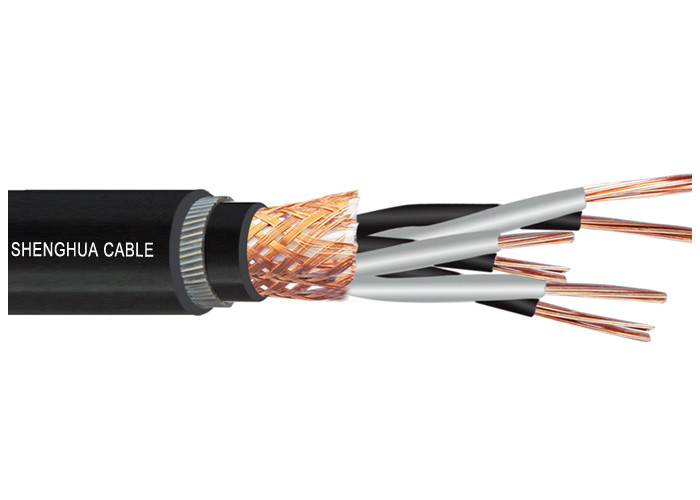

एक्सएलपीई इन्सुलेशन स्टील वायर शील्ड इंस्ट्रूमेंट केबल, बख्तरबंद इंस्ट्रूमेंट केबल

चरम परिवेशों का सामना करना पड़ रहा हैः मिशन-क्रिटिकल सिग्नल अखंडता के लिए शेनगुआ के XLPE शील्ड केबल

पेट्रोकेमिकल संयंत्रों, बिजली सबस्टेशनों और स्वचालित कारखानों में, ईएमआई हस्तक्षेप और यांत्रिक तनाव नियंत्रण संकेतों के 38% को बाधित करते हैंऔर महंगा डाउनटाइमशंघाई शेंगहुआ पावर ग्रुप केबल इन जोखिमों को अपने एक्सएलपीई शील्ड्ड इंस्ट्रूमेंटेशन केबल के साथ समाप्त करता है, जिसे तीन-परत ईएमआई रक्षा, सैन्य-ग्रेड कवच,और -40 डिग्री सेल्सियस से 90 डिग्री सेल्सियस के बीच 1000 वी एसी/डीसी वितरण प्रणालियों में परिचालन लचीलापन जहां सिग्नल की सटीकता पर बातचीत नहीं की जा सकती है.

क्रूर परिस्थितियों के लिए ट्रिपल-सुरक्षा इंजीनियरिंग

1. ईएमआई-प्रूफ शील्डिंग टेक्नोलॉजी

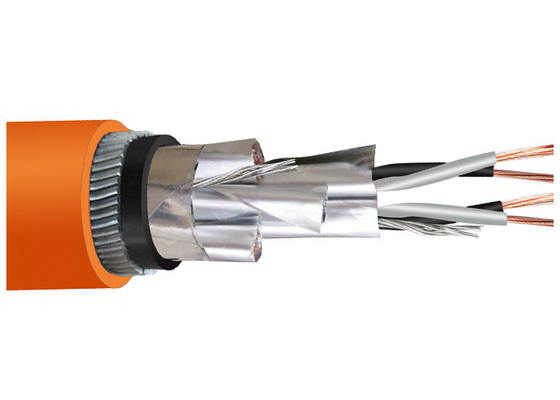

   • एल्यूमीनियम पन्नी + ड्रेन वायर शील्डिंग (DJYP3VP3 प्रकार) 30 मेगाहर्ट्ज पर 85 डीबी एट्यूनेशन प्रदान करता है, स्टील मिलों में 110kV ट्रांसफार्मर और VFDs से हस्तक्षेप को बेअसर करता है


   • व्यक्तिगत और समग्र परिरक्षण (जैसे, DJYP3VP3-32) 19-कोर बंडलों में क्रॉस-टॉक को रोकता है, जिससे एक साथ 10A पावर और 10kHz सेंसर सिग्नल <0.1% विकृति के साथ सक्षम होते हैं।



2. आर्कटिक-डेजर्ट प्रतिरोधकताः

   • एक्सएलपीई इन्सुलेशन 90°C निरंतर गर्मी (मानक पीवीसी के मुकाबले 70°C) का सामना करता है, टरबाइन हॉल में इन्सुलेशन प्रतिरोध >12 MΩ·km बनाए रखता है जहां परिवेश तापमान 65°C+ तक पहुंच जाता है


   • स्टील वायर आर्मर (DJYVP3-32) 8 टन के कुचलने वाले भारों से बचता है शंघाई बंदरगाह क्रेन टकराव में मान्य और 15 से अधिक वर्षों के लिए अपतटीय रिग में नमक संक्षारण का विरोध करता है।



3. अति लचीली स्थापना:

   • 6× बेंड रेडियस (उदाहरण के लिए, 19. कोर के लिए 20.1 मिमी ओडी) भीड़भाड़ वाली केबल ट्रे के माध्यम से रूटिंग को सक्षम करता है, कठोर विकल्पों के मुकाबले 40% तक स्थापना समय को कम करता है


   • -40°C ठंड में लचीलापन से साइबेरियाई सबस्टेशनों में शीट फटने से बचा जाता है, चलती मशीनों में 500,000+ मोड़ चक्रों से बचता है



वैश्विक खतरनाक क्षेत्रों के लिए प्रमाणित

शेंगहुआ के केबलों का अनुपालनः

• आईईसी 60228 और जीबी 9330: लौ retardance (आईईसी 60332) और 3kV/5min dielectric शक्ति.
• CE/RoHS/KEMA: हेलोजन मुक्त सामग्री (Cd <0.01%, Pb <0.1%) और ईएमआई प्रतिरक्षा सत्यापन


• आईएसओ 9001/ओएचएसएएस 18001: तेल/गैस क्षेत्र 1 के लिए सुरक्षा प्रोटोकॉल



तकनीकी विनिर्देशः शेनहुआ केबल रेंज

तापमान सीमाः -40°C से 90°C • झुकने की त्रिज्याः 6× ओडी (गैर बख्तरबंद), 12× ओडी (बख्तरबंद)

महत्वपूर्ण अवसंरचना में सिद्ध अनुप्रयोग

• न्यूक्लियर प्लांट एससीएडी सिस्टमः डीजेवाईपी3वीपी3-32 केबलों ने गुआंग्डोंग चरण III में 110kV स्विचगियर ईएमआई के बीच सिग्नल सटीकता बनाए रखी
  4
  .
• आर्कटिक तेल पाइपलाइनेंः डीजेवाईवीपी3-22 ने साइबेरियाई क्षेत्रों में 8+ वर्षों तक -38 डिग्री सेल्सियस की भंगुरता और एच 2 एस के संपर्क का विरोध किया


• ऑटोमोटिव रोबोटिक्सः 12-कोर DJYP3V ने 15kA आर्क फ्लैश के बावजूद बीएमडब्ल्यू के वेल्डिंग लाइनों में डेटा हानि को समाप्त कर दिया



क्यों वैश्विक इंजीनियरों शंघाई Shenghua पर भरोसा

1. शून्य दोष विनिर्माण:

   • एआई-संचालित परिरक्षण अखंडता जांचः लेजर स्कैन ईएमआई अंतराल को समाप्त करते हुए पन्नी ओवरलैप एकरूपता (± 0.1 मिमी) की पुष्टि करते हैं


   • 100% हाई-पॉट परीक्षणः 3.5kV AC तनाव परीक्षण KEMA अनुपालन के लिए इन्सुलेशन अखंडता को मान्य करते हैं



2. त्वरित वैश्विक तैनाती:

   • 24-घंटे का उद्धरणः कस्टम कोर (1-19), कवच प्रकार (स्टील वायर/टेप) और डीआईएन/बीएस प्रमाणन


   • लकड़ी के रील पैकेजिंगः BOPP टेप सील सिरों को ईयू/यूएसए के लिए समुद्री परिवहन के दौरान नमी के प्रवेश को रोकता है



3. बेजोड़ बिक्री के बाद का आश्वासन:

   • पीआईसीसी-बैकड वारंटीः आईईसी विचलन के लिए 12 महीने की प्रतिस्थापन वारंटी + 24/7 शंघाई स्थित तकनीकी सहायता


   • 36+ पेटेंटः चीन के थ्री गॉर्ज डैम में तैनात XLPE एक्सट्रूज़न और कवच बुनाई तकनीक के लिए

आवेदन

यह उत्पाद विद्युत उपकरण, उपकरण या कंप्यूटर के कनेक्शन के तार के लिए लागू होता है, जिसका उपयोग वितरण उपकरणों में नामित वोल्टेज के साथ किया जाता है, जिसमें एसी 450/750 वी या डीसी 1000 वी शामिल है

विवरण

चरित्र और प्रासंगिक मापदंड

1केबल कंडक्टर का दीर्घकालिक कार्य तापमानः 90°C

2. नामित वोल्टेज: 300/500V,450/750V,600/1000V.

3. केबल के झुकाव का तापमान ≥ 0°C

4. कोर (पेर/ट्रिपल): 1~19

5. न्यूनतम झुकने की त्रिज्याःकेबल के बाहर व्यास से 6 गुना

उपयोग की शर्त

केबल को -40 °C से 50 °C तक के परिवेश के तापमान में उपयोग करने के लिए स्थिर-स्थापना या चलाने योग्य पर काम करने के लिए अनुमोदित किया गया है,सापेक्ष आर्द्रता 80% से अधिक नहीं और कोर का संचालन तापमान 70 °C से अधिक नहीं और साथ ही प्रत्यक्ष उच्च तापमान विकिरण या संपर्क से बचनेकेबल बिछाने के समय तापमान कभी 0°C से कम नहीं होना चाहिए। अनुमेय झुकने की त्रिज्याःगैर बख्तरबंद केबल के लिए कुल व्यास के 6 गुना से कम नहीं;बख्तरबंद या परिरक्षित केबल के लिए कुल व्यास के 12 गुना से कम नहीं;स्क्रिन वाले लचीले केबल के लिए कुल व्यास का 6 गुना से कम नहीं।

प्रकार वैकल्पिक

पैकिंग और शिपिंग

हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत से अधिक होने में योगदान दे सकती है.
केबल को लकड़ी के रीलों, तरंग बक्से और कॉइल्स में आपूर्ति की जाती है। केबल के अंत को नमी से बचाने के लिए BOPP स्व-चिपकने वाले टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी के साथ सील किया जाता है।आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए.

सेवा के बाद की प्रतिबद्धता

शंघाई शेनहुआ केबल (ग्रुप) में शेनहुआ सिद्धांत है "सर्वश्रेष्ठ उद्यम के लिए प्रयास करें, सर्वश्रेष्ठ उत्पाद का उत्पादन करें, सर्वोत्तम सेवा प्रदान करें, सर्वश्रेष्ठ ब्रांड स्थापित करें",गुणवत्ता की नीति पर जोर देता है, उच्च गुणवत्ता और माल के शून्य दोष को प्राप्त करने के लिए प्रयास करता है। इसलिए, हर ग्राहक पूरी तरह से Shenghua केबल की उच्च गुणवत्ता और निर्दोष सेवा से लाभ उठा सकते हैं। इस बीच,हम Shenghua आत्मा का पालन "सबसे अच्छा करो"आपसी जीत", हर ग्राहक के साथ दीर्घकालिक और स्थिर संबंध स्थापित करना चाहते हैं। इस प्रकार हम गारंटी देते हैं किः

1ग्राहक ईश्वर है हम हर ग्राहक, हर सहयोग को दिल से संजोएंगे।
2निःशुल्क पूर्व-बिक्री सेवा हम प्रत्येक ग्राहक के लिए सर्वोत्तम प्रस्ताव प्रदान करेंगे।
3. अच्छी बिक्री सेवा. हम निः शुल्क सापेक्ष उत्पाद संचालन, रखरखाव युक्तियाँ और स्थापना कमीशन प्रदान करेगा
ग्राहकों के साथ सहयोग संबंध स्थापित करने पर तकनीकी परामर्श सेवा।
4. विचारशील बिक्री के बाद सेवा. हमारे उत्पाद PICC द्वारा गारंटी हैं ((चीन के पीपुल्स इंश्योरेंस कंपनी). हम करेंगे
स्थापना के बाद 12 महीने के भीतर निःशुल्क रखरखाव और डिबगिंग प्रदान करें (गलत उपयोग को छोड़कर) ।
5हम शंघाई में 24 घंटे के भीतर आपकी समस्याओं को हल करने की गारंटी देते हैं, अन्य जिले के लिए 72 घंटे।
6. 24 घंटे हॉटलाइन टेलीफोन सेवा. हम पेशेवर व्यक्ति नियुक्त करेंगे समय पर आपके प्रश्न का उत्तर दें.
हम हमेशा दृढ़ता से मानते हैं कि "गुणवत्ता जीवन रेखा है, सेवा लायस पासर है", जो हमें और अधिक करीब और तंग बना देगा!
शंघाई शेंगहुआ केबल (ग्रुप) कं, लिमिटेड

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: उद्धरण प्राप्त करने में कितना समय लगता है?

एकः अधिकांश उद्धरण 24 घंटे के भीतर लौटाए जाते हैं, हालांकि, यदि यह एक विशेष निर्माण के लिए है, तो इसमें अधिक दिन लग सकते हैं।

प्रश्न: आपके उत्पादों की कौन सी गारंटी है?

A: SHAN केबल गारंटी देता है कि हमारे सभी उत्पाद, तार केबल, और अधिक दोष से मुक्त हैं। हम किसी भी उत्पाद को वापस ले लेंगे जो दोनों पक्षों द्वारा सहमत गुणवत्ता को पूरा नहीं करता है।विशिष्ट शर्तें इस प्रकार हैं :
1हम गारंटी देते हैं कि हम अनुबंध में निर्दिष्ट वारंटी अवधि की आवश्यकताओं का अनुपालन करेंगे,कि स्वायत्त वितरण नेटवर्क के केबल और तार की खरीद के लिए खरीद आदेश के तहत आपूर्ति किए गए सामान
2. हम इस विनिर्देश के अनुसार निर्मित किया जाएगा और माल नवीनतम या वर्तमान मॉडल के नए, अप्रयुक्त हो जाएगा. एक बार हम चुना जाता है,हम अनुबंध की आवश्यकताओं के अनुसार सख्ती से माल की आपूर्ति करेंगे.
3. वारंटी बारह (12) महीनों के लिए वैध रहेगी जब से सामान, या उसके किसी भी हिस्से को मामले के अनुसार, एससीसी में इंगित अंतिम गंतव्य पर वितरित और स्वीकार किया गया है,या उत्पत्ति देश में बंदरगाह या लोड करने की जगह से शिपमेंट की तारीख के बाद अठारह (18) महीनों के लिए, जो भी अवधि पहले समाप्त होती है।
4वारंटी अवधि के दौरान खरीदार सीधे निर्माता को लिखित रूप में या एजेंट द्वारा घोषणा कर सकता है यदि माल की गुणवत्ता में कोई समस्या है।निर्माता उचित समय में मरम्मत या प्रतिस्थापन करेगा, और इससे संबंधित सभी व्यय वहन करेगा।

प्रश्न: क्या आप तार और केबल के अलावा अन्य उत्पाद भी बेचते हैं?

एकः तार और केबल हमारी ताकत है, हालांकि, हम कनेक्टर, केबल असेंबली और केबल उपकरण भी बेचते हैं। हमारे उत्पाद दुनिया भर के कई बाजारों की सेवा करते हैं।
