उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कंडक्टर: | अल्युमीनियम | इन्सुलेशन: | XLPE या PVC, HDPE |
|---|---|---|---|
| कोर नोस: | 3 | आवेदन: | ओवरहेड पावर ट्रांसमिशन लाइनें; |
| नामित वोल्टेज: | 0.6/1 केवी | म्यान: | नहीं |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | ओवरहेड ट्रांसमिशन एरियल बंडल केबल,हवाई बंडल ट्रिप्लेक्स सर्विस केबल,3 कोर एरियल बंडल केबल |
||

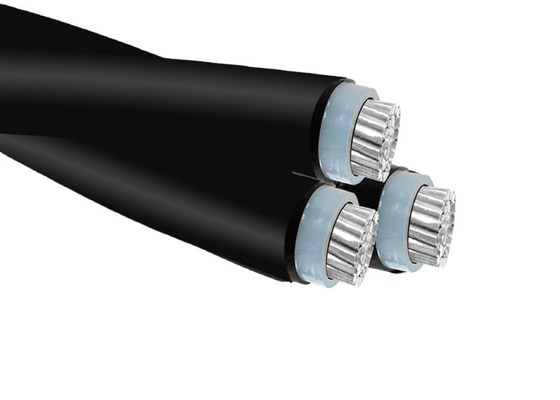

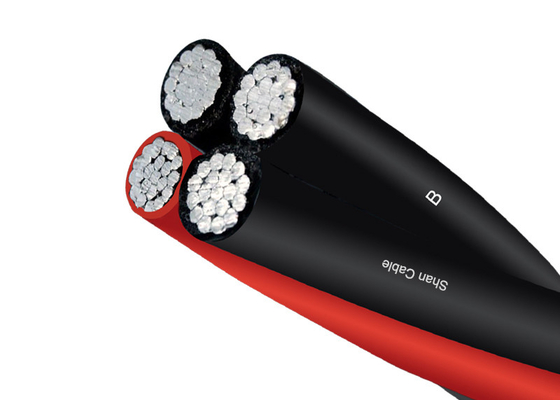

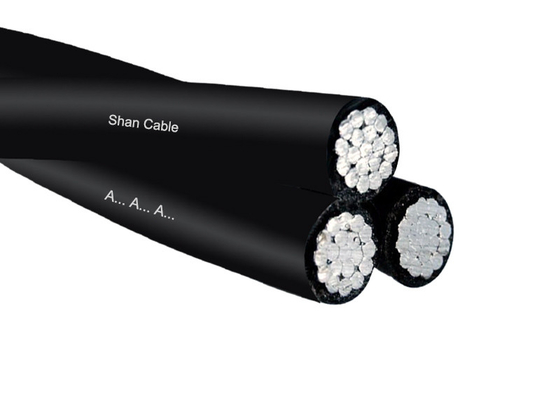

3 कोर एरियल बंडल ट्रिप्लेक्स सर्विस ड्रॉप केबल ओवरहेड पावर ट्रांसमिशन लाइनों के लिए
जंगल की आग, तूफान या जटिल इलाकों से प्रभावित क्षेत्रों में पारंपरिक हवाई लाइनों को बड़ी चुनौतियों का सामना करना पड़ता हैः कंडक्टरों का पृथक्करण, जंग और झाड़ी की आग से आग लगना।इन मुद्दों के कारण ग्रामीण/शहरी ग्रिड में 30% तक ट्रांसमिशन नुकसान और लगातार आउटेज होते हैं
झाड़ी की आग और यूवी प्रतिरोधः
अंतरिक्ष-बचत बिजली घनत्व
मैकेनिकल फोर्टिटुड:
शेंगहुआ का ट्रिप्लेक्स एबीसी अनुपालन करता हैः
| कोड नाम | चरण कंडक्टर | ओडी (मिमी) | अम्पासिटी (A) | वजन (किग्रा/किमी) | प्रमुख अनुप्रयोग |
|---|---|---|---|---|---|
| पाइक | 7-वायर एएसी | 6.2 | 78 | 143 | ग्रामीण विद्युतीकरण |
| क्वाहोग | 3/0-7 एएसी | 15.9 | 242 | 926 | पर्वत खनन अभियान |
| Chiton | 266.8mm2 AAAC | 18.9 | 310 | 1,409 | तटीय पवन संयंत्र |
| नानीनास | 336.4mm2 AAAC | 21.0 | 330 | 1,749 | उच्च घनत्व वाले शहरी |
इन्सुलेशन विकल्पः XLPE (90°C), HDPE (75°C), PVC (70°C)
1आवेदन
एरियल बंच केबल मूल रूप से पावर केबल और ओवरहेड कंडक्टर के बीच एक समझौता निर्माण है। एबीसी केबल विशेष रूप से उन क्षेत्रों में उपयोग किए जाते हैं जहां भूमिगत नेटवर्क की लागत महंगी होती है।बंडलों में सार्वजनिक प्रकाश व्यवस्था और नियंत्रण जोड़ी के लिए एक या दो अतिरिक्त कंडक्टर शामिल हो सकते हैं.
2. मानक
ट्रिप्लेक्स सेवा ड्रॉप-एल्यूमीनियम कंडक्टर
ASTM B-231,B-232 और B-399, ICEA S-76-474
| कोड नाम | चरण कंडक्टर | नंगे प्राकृतिक | वजन | अम्पासिटी | ||||||
| आकार और संख्या | इन्सुलेशन | नाममात्र व्यास | आकार और संख्या | नामित शक्ति | XLPE | एल्यूमीनियम | कुल | |||
| तार | मोटाई | नंगा | ओवरडोज | |||||||
| मिमी | मिमी | मिमी | तार | किलो | किलोग्राम/किमी | किलोग्राम/किमी | किलोग्राम/किमी | ए | ||
| एएसी | ||||||||||
| हेलोटिस | - ठोस | 1.14 | 4.115 | 6.4 | ६-७ | 255 | 42 | 110 | 152 | 78 |
| पाइक | -7 | 0.76 | 4.67 | 6.2 | ६-७ | 255 | 31 | 112 | 143 | 78 |
| पेटेल | -7 | 1.14 | 4.67 | 7.0 | ६-७ | 255 | 48 | 112 | 159 | 78 |
| अल्बस | -7 | 1.52 | 4.67 | 7.7 | ६-७ | 255 | 64 | 132 | 198 | 78 |
| फ्यूस | - ठोस | 1.14 | 5.182 | 7.5 | 4-7 | 400 | 52 | 177 | 229 | 103 |
| ऑयस्टर | -7 | 1.14 | 5.89 | 8.2 | 4-7 | 400 | 60 | 177 | 237 | 103 |
| अर्गो | -7 | 1.52 | 5.89 | 8.9 | 4-7 | 400 | 80 | 177 | 258 | 103 |
| मक्खन | 2-7 | 1.14 | 7.42 | 9.7 | 2-7 | 612 | 76 | 281 | 359 | 136 |
| थिया | -7 | 1.52 | 7.42 | 10.5 | 2-7 | 612 | 100 | 281 | 383 | 136 |
| मुसब्बर | -7 | 1.14 | 7.42 | 9.7 | 2-7 | 612 | 76 | 281 | 359 | 136 |
| पिरुला | -7 | 1.52 | 8.33 | 11.4 | 1-7 | 744 | 116 | 356 | 467 | 158 |
| हियास | १९ | 1.52 | 8.43 | 11.5 | 1-7 | 744 | 115 | 356 | 469 | 158 |
| मुरेक्स | 1/0-7 | 1.52 | 9.35 | 12.4 | 1/0-7 | 903 | 128 | 385 | 513 | 182 |
| बैंगनी | 1/0-19 | 1.52 | 9.47 | 12.5 | 1/0-7 | 903 | 130 | 385 | 515 | 182 |
| नासा | 2/0-7 | 1.52 | 10.52 | 13.6 | 2/0-7 | 1139 | 146 | 566 | 710 | 210 |
| ट्रोफ़ोन | 2/0-19 | 1.52 | 10.64 | 13.7 | 2/0-7 | 1139 | 147 | 566 | 713 | 210 |
| कुआहोग | 3/0-7 | 2.03 | 11.79 | 15.9 | 3/0-7 | 1379 | 214 | 713 | 926 | 242 |
| अकेला | 3/0-19 | 2.03 | 11.94 | 16.0 | 3/0-7 | 1379 | 217 | 713 | 929 | 242 |
| मेलिटा | 3/0-19 | 1.52 | 11.94 | 15.0 | 3/0-19 | 1501 | 168 | 713 | 881 | 242 |
| कोक्विना | 4/0-7 | 1.52 | 13.26 | 16.3 | 4/0-7 | 1737 | 191 | 899 | 1089 | 279 |
| टस्क | 4/0-7 | 2.03 | 13.26 | 17.3 | 4/0-7 | 1737 | 243 | 899 | 1141 | 279 |
| अपस | 4/0-19 | 2.03 | 13.41 | 17.5 | 4/0-7 | 1737 | 246 | 899 | 1144 | 279 |
| पर्टुनुस | 4/0-19 | 1.52 | 13.41 | 16.5 | 4/0-19 | 1823 | 194 | 899 | 1091 | 279 |
| चिटोन | 266.8-19 | 2.03 | 14.88 | 18.9 | 266.8-19 | 2254 | 277 | 1133 | 1409 | 310 |
| नानीनास | 336.4-19 | 2.03 | 16.92 | 21.0 | 336.4-19 | 2790 | 321 | 1427 | 1749 | 330 |
हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत से अधिक होने में योगदान दे सकती है.
केबल को लकड़ी के रीलों, तरंग बक्से और कॉइल्स में आपूर्ति की जाती है। केबल के अंत को नमी से बचाने के लिए BOPP स्व-चिपकने वाले टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी के साथ सील किया जाता है।आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए.
