उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| चरण संकलन: | अल्युमीनियम | तटस्थ कंडक्टर: | एल्यूमीनियम मिश्र धातु |
|---|---|---|---|
| इन्सुलेशन: | एक्स एल पी ई | नामित वोल्टेज: | 0.6/1 केवी |
| कोर नोस: | 4 | आवेदन: | ओवरहेड पावर लाइन |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | एरियल पावर केबल,शेंगहुआ पावर केबल,1 मैसेंजर एरियल बंडल केबल |
||

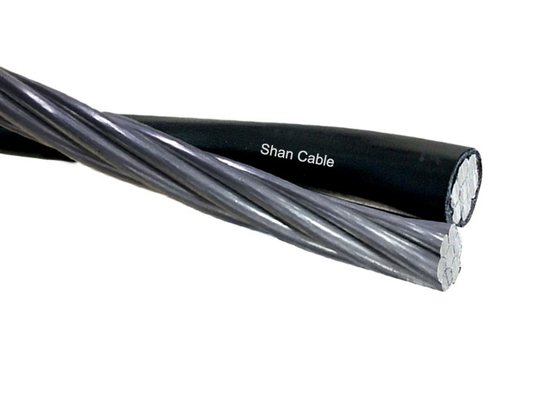

1 मेसेंजर कंडक्टर के साथ हवाई बंडल Xlpe इन्सुलेशन केबल, हवाई पावर केबल
विवरण

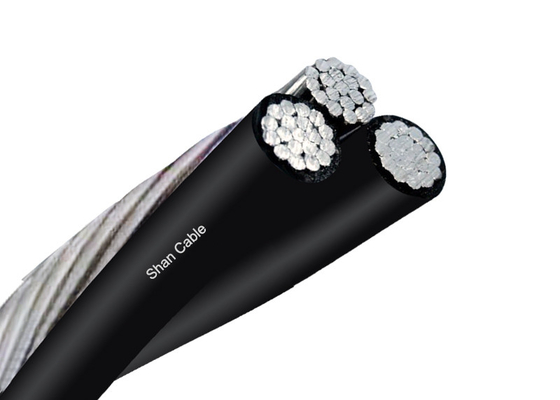

3 चरण कंडक्टर + 1 मेसेंजर कंडक्टर
ऊर्ध्वाधर वितरण लाइनों के लिए डिज़ाइन किए गए एरियल बंडल केबलों में AAAC से बने एक अछूता तटस्थ संदेशवाहक होता है, जिसके ऊपर अछूता एल्यूमीनियम चरण कंडक्टर हेलिकल रूप से लपेटा जाता है।केबलों को 0 पर दर्जा दिया गया है.6/1(1.2) केवी और आईईसी 60502 के अनुरूप।
निर्माण
a) चरण - चरण कंडक्टर H68 स्थिति एल्यूमीनियम कंडक्टर और संकुचित परिपत्र स्ट्रैन्डेड होना चाहिए।
(ख) तटस्थ या संदेशवाहक - तटस्थ या संदेशवाहक कंडक्टर एल्यूमीनियम मिश्र धातु कंडक्टर और संकुचित परिपत्र स्ट्रैंड से होना चाहिए।
2. इन्सुलेशन:
चरण, तटस्थ कंडक्टरों को इन्सुलेशन के रूप में पॉलीएथिलीन (PE) के साथ बाहर निकाला जाना चाहिए।
तकनीकी विवरणों की सूची
| चरण कंडक्टर | |||||||||||
| नाममात्र क्रॉस सेक्शन क्षेत्रफल | मिमी2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| कोरों की संख्या | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| तारों की न्यूनतम संख्या | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| नाममात्र इन्सुलेशन मोटाई | मिमी | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| अछूता कोर का व्यास | मिमी | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| अधिकतम. 20°C पर डीसी प्रतिरोध | ओम/किमी | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| स्थिर हवा पर वर्तमान रेटिंग, परिवेश | ए | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| तापमान=30°C | |||||||||||
| कंडक्टर का तापमान=75°C | |||||||||||
| संदेशवाहक कंडक्टर | |||||||||||
| नाममात्र क्रॉस सेक्शन क्षेत्रफल | मिमी2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| तारों की न्यूनतम संख्या | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| नाममात्र इन्सुलेशन मोटाई | मिमी | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| अछूता कोर का व्यास | मिमी | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| अधिकतम. 20°C पर डीसी प्रतिरोध | ओम/किमी | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| गणना की गई तोड़ने की भार | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| पूर्ण केबल | |||||||||||
| कुल व्यास | मिमी | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| केबल का अनुमानित भार | किलोग्राम/किमी | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| पैकिंग की लंबाई | m/ड्रम | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत से अधिक होने में योगदान दे सकती है.
केबल को लकड़ी के रीलों, तरंग बक्से और कॉइल्स में आपूर्ति की जाती है। केबल के अंत को नमी से बचाने के लिए BOPP स्व-चिपकने वाले टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी के साथ सील किया जाता है।आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए.
