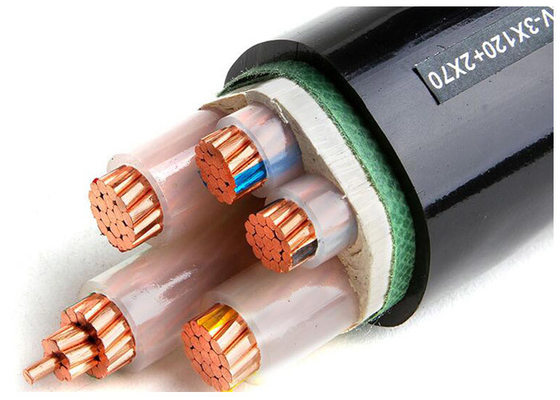

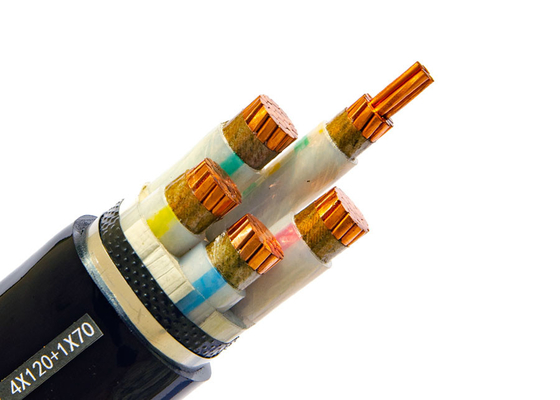

Shenghua पावर केबल कम वोल्टेज बहु कोर तांबा Xlpe विद्युत केबल IEC 60228 वर्ग 2

प्रमाणपत्रों के साथ कम वोल्टेज बहु-कोर कॉपर इलेक्ट्रिकल XLPE अछूता पावर केबल LV


भविष्य के लिए तैयार ईवी चार्जिंग बुनियादी ढांचे के लिए स्मार्ट केबलों की आवश्यकता हैः शेनहुआ का एक्सएलपीई समाधान

90°C निरंतर रेटिंग + 160°C त्वरित चार्जर और भूमिगत प्रतिष्ठानों के लिए आपातकालीन अधिभार

2030 तक वैश्विक ईवी की बिक्री 40 मिलियन प्रतिवर्ष से अधिक होने का अनुमान है (आईईए), चार्जिंग केबलों में अत्यधिक गर्मी और स्थायित्व के मुद्दे महत्वपूर्ण बाधाएं हैं।शेंगहुआ पावर केबल कम वोल्टेज XLPE-अछूता केबलों के साथ इसका समाधान करता है , 90 डिग्री सेल्सियस निरंतर गर्मी और 160 डिग्री सेल्सियस अल्पकालिक अधिभार को संभालने के लिए डिज़ाइन किया गया है 150kW + DC फास्ट चार्जर और भूमिगत चार्जिंग स्टेशनों में मान्य।हमारे सीई + केईएमए-प्रमाणित डिजाइन स्थिर बिजली वितरण के लिए ईएमआई परिरक्षण सुनिश्चित करते हुए थर्मल अपघटन जोखिमों को समाप्त करने के लिए एक्सएलपीई इन्सुलेशन और एफआर-पीवीसी आवरण को जोड़ते हैं

क्यों XLPE EV चार्जिंग अनुप्रयोगों में बेहतर प्रदर्शन करता है

1. थर्मल प्रतिरोधीताः

   • 90°C निरंतर संचालनः एक्सएलपीई इन्सुलेशन मानक पीवीसी केबलों (अधिकतम 70°C) के विपरीत, उच्च धारा भार के तहत नरम या पिघलने का विरोध करता है


   • 160°C आपातकालीन सहिष्णुताः पीक चार्जिंग चक्रों के दौरान बढ़त धाराओं का समर्थन करता है (उदाहरण के लिए, टेस्ला वी 3 सुपरचार्जर)



2. ईएमआई शील्डिंग:

   • कॉपर टेप स्क्रीनः आसन्न बिजली लाइनों से विद्युत चुम्बकीय हस्तक्षेप को ब्लॉक करें, CE EMC निर्देश 2014/30/EU के अनुपालन को सुनिश्चित करें



3. यांत्रिक स्थायित्व

   • वर्ग 5 लचीले कंडक्टरः वापस लेने योग्य चार्जिंग सिस्टम में 10,000+ मोड़ चक्रों का सामना करते हैं


   • एफआर-पीवीसी कवरः बाहरी/भूमिगत उपयोग के लिए लौ प्रतिरोधी (आईईसी 60332-3 श्रेणी ए) और यूवी प्रतिरोधी



उच्च मांग वाले चार्जिंग परिदृश्यों में सिद्ध

• 150kW+ सीसी फास्ट चार्जरः 3×150mm2 + 1×95mm2 कॉन्फ़िगरेशन थर्मल थ्रॉटलिंग के बिना 500A वर्तमान प्रदान करते हैं


• भूमिगत नलिकाएंः LSZH (लो स्मोक शून्य हेलोजन) वेरिएंट बंद पार्किंग गैरेज के लिए DIN 4102 धुआं घनत्व मानकों को पूरा करते हैं


• गैसोलीन स्टेशनों का पुनर्विकासः तेल प्रतिरोधी आवरण सामग्री ईंधन के रिसाव से अपघटन को रोकती है (आईएसओ 6722 के अनुसार परीक्षण किया गया)



तकनीकी विनिर्देश

ईवी चार्जिंग परियोजनाओं के लिए शेंगहुआ को क्यों चुनें?

• त्वरित अनुकूलन: 7 दिनों में कंडक्टर के आकार (1.5×400 मिमी2), कवच (इस्पात तार/स्वे) और आवरण के रंग (काला/पीला-हरा) को अनुकूलित करें।


  .
• वैश्विक अनुपालनः आईईसी 60228, जीबी/टी 33594 (ईवी चार्जिंग मानक) और एन 50620 (ईयू चार्जिंग बुनियादी ढांचा) को पूरा करता है


  .
• शून्य हेलोजन सुरक्षाः एलएसजेएच विकल्प सुरंगों/उच्च इमारतों में विषाक्त धुएं के जोखिम को कम करते हैं



अनुप्रयोगः एक्सएलपीई अछूता केबल का उपयोग 0.6/1 केवी नामित वोल्टेज पर बिजली वितरण और संचरण लाइन के रूप में किया जाता है।

निर्माण:


आदेश देने की सलाह

नामित वोल्टेज
अनुप्रयोग मानक: आईईसी/बीएस/यूएल/जीबी
केबल कोरों की संख्या तथा केबल कोरों के लिए विनिर्देश
कंडक्टर का आकार और निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या बिना बख्तरबंद। यदि बख्तरबंद, बख्तरबंद प्रकार और सामग्री
घूंघट की आवश्यकता
केबल की लंबाई और पैकिंग की आवश्यकता
अन्य आवश्यकता


तकनीकी डेटाः नामित वोल्टेजः0.6/1kV कम वोल्टेज
अधिकतम कंडक्टर तापमानः सामान्य (90°C), आपातकालीन (130°C) या शॉर्ट सर्किट स्थितियों में 5 सेकंड (250°C) से अधिक नहीं।
न्यूनतम परिवेश तापमान 0 oC, स्थापना के बाद और केवल जब केबल एक स्थिर स्थिति में है
न्यूनतम झुकने त्रिज्याः कवच के बिना एकल कोर के लिए 20x केबल O.D.
कवच के बिना बहु कोर के लिए 15 x केबल ओ.डी.
कवच के साथ एकल कोर के लिए 15 x केबल ओ.डी.
कवच के साथ बहु कोर के लिए 12 x केबल ओ.डी.

मानक: अंतर्राष्ट्रीयः आईईसी 60502, आईईसी 60228, (आईईसी 60332-3 केवल एफआर प्रकार के लिए)
चीनः GB/T 12706, (GB/T 18380-3 केवल FR प्रकार के लिए)
अन्य मानक जैसे बीएस, डीआईएन, वीडीई और आईसीईए अनुरोध पर

स्थापना

1स्थापना का तापमान 20°C से अधिक नहीं होना चाहिए। यदि परिवेश का तापमान 0°C से कम हो, तो केबल को पूर्व-गर्म किया जाना चाहिए।
2केबल की झुकने की त्रिज्या 8 गुना से कम नहीं होनी चाहिए।
3. स्थापना के बाद, केबल को 15 मिनट के लिए स्टैंड वोल्टेज परीक्षण के साथ 3.5kv डीसी के साथ किया जाना चाहिए

तकनीकी पैरामीटरः

पैकिंग और शिपिंग: हम प्रति खरीद आदेश के अनुसार सबसे सख्त वितरण कार्यक्रमों को पूरा करने में सक्षम हैं।समय सीमा का अनुपालन हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना में देरी और लागत से अधिक होने में योगदान दे सकती है.
केबल को लकड़ी के रीलों, तरंग बक्से और कॉइल्स में आपूर्ति की जाती है। केबल के अंत को नमी से बचाने के लिए BOPP स्व-चिपकने वाले टेप और गैर-हाइग्रोस्कोपिक सीलिंग टोपी के साथ सील किया जाता है।आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी भागों पर मौसम के प्रतिरोधी सामग्री से मुद्रित किया जाना चाहिए.





बिक्री के बाद सेवा


हम, शंघाई Shenghua केबल समूह अनुसंधान एवं विकास और केबल और तारों के निर्माण में विशेषज्ञता प्राप्त है। हम ISO9001: 2008 अंतर्राष्ट्रीय गुणवत्ता प्रणाली प्रमाणन पारित किया है ((ZDHY),जो उद्यम के प्रबंधन की पूरी प्रक्रिया को कवर करता है. उत्पादों को अंतरराष्ट्रीय मानकों के अनुरूप बनाने के लिए एक व्यापक गुणवत्ता नियंत्रण प्रणाली लागू की गई है। हमारा सिद्धांत हैः शीर्ष रैंकिंग उद्यम स्थापित करें, उच्च श्रेणी का उत्पाद,उत्कृष्ट सेवा और प्रसिद्ध ब्रांड"गुणवत्ता आश्वासन का पालन करें, हमेशा विश्वसनीय उत्पादों के साथ उपयोगकर्ताओं को प्रदान करने के लिए समर्पित" गुणवत्ता के लिए हमारी प्रतिबद्धता है।हमारी कंपनी के उत्पादों का बीमा पीआईसीसी (चीन की पीपुल्स इंश्योरेंस कंपनी) द्वारा किया जाता हैइसके अतिरिक्त, हम निम्नलिखित विशिष्ट गारंटी प्रदान करते हैंः

1.हम गारंटी देते हैं कि हम अनुबंध में निर्दिष्ट वारंटी अवधि की आवश्यकताओं का अनुपालन करेंगे।

2. हम इस विनिर्देश के अनुसार निर्मित किया जाएगा और माल नवीनतम या वर्तमान मॉडल के नए, अप्रयुक्त हो जाएगा. एक बार हम चुना जाता है,हम अनुबंध की आवश्यकताओं के अनुसार सख्ती से माल की आपूर्ति करेंगे.

3. वारंटी वस्तुओं, या किसी भी भाग के बाद बारह (12) महीने के लिए वैध रहेगा
जहां तक मामला हो, उन्हें अंतिम गंतव्य पर पहुंचाया और स्वीकार किया गया है
एससीसी में दर्शाया गया है, या बंदरगाह से शिपमेंट की तारीख के बाद अठारह (18) महीनों के लिए या
मूल देश में लोड करने की जगह, जो भी अवधि पहले समाप्त होती है।

4वारंटी अवधि के दौरान खरीदार सीधे निर्माता को लिखित रूप में या एजेंट द्वारा घोषणा कर सकता है यदि माल की गुणवत्ता में कोई समस्या है।निर्माता उचित समय में मरम्मत या प्रतिस्थापन करेगा, और इससे संबंधित सभी व्यय वहन करेगा।


शंघाई Shenghua Cable (Group) Co., Ltd
