उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नामित वोल्टेज: | 26/35 के.वी | इन्सुलेशन रंग: | प्रकृति या अनुकूलित |
|---|---|---|---|
| कोर अनिश्चितकालीन: | संख्या के साथ तीन कोर या चिह्न के लिए रंग पट्टी | केबल मार्क: | इम्बोसिंग |
| बाहरी म्यान रंग: | काला या अनुकूलित | ड्रम की लंबाई: | 300 मीटर प्रति ड्रम |
| पैकिंग शैली: | स्टील की लकड़ी के ड्रम/ पूरे लकड़ी के ड्रम/ पूरे धातु ड्रम | पोर्ट: | शंघाई बंदरगाह |
| ड्रम का आकार: | 2240 मिमी (ऊंचाई) * 2240 मिमी (लंबाई) * 1400 मिमी (चौड़ाई) | निगम: | शेनघुआ समूह |
| ब्रांड: | श केबल | ||
| प्रमुखता देना: | एल्यूमीनियम कंडक्टर XLPE पावर केबल,एम्बॉसिंग मार्किंग XLPE पावर केबल |
||

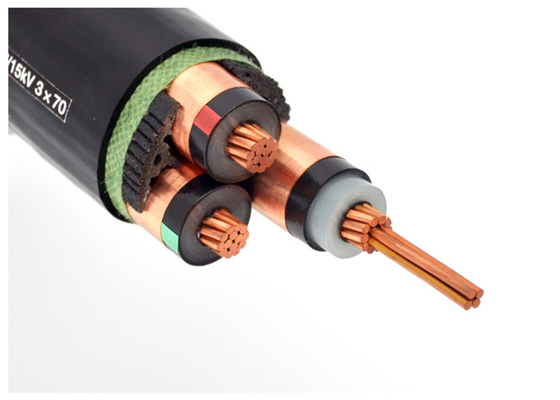

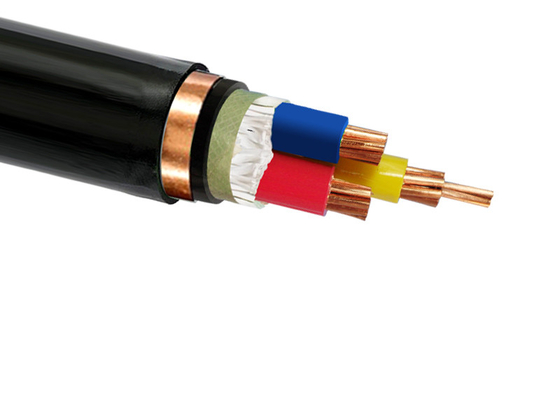

मध्यम वोल्टेज तांबा या एल्यूमीनियम कंडक्टर XLPE इन्सुलेशन केबल एम्बॉसिंग अंकन
उपयोगिताओं, नवीकरण और औद्योगिक ग्रिड के लिए एक-स्टॉप बुनियादी ढांचा
वैश्विक ऊर्जा नेटवर्क के रूप में उच्च वोल्टेज और होशियार ग्रिड की ओर, शंघाई शेनघुआ केबल व्यापक XLPE केबल सिस्टम को 0.6/1kv से 35kV से लेकर कम-वोल्टेज वितरण, मध्यम-वोल्टेज सबस्टेशन, और उच्च-वोल्टेज ट्रांसमिशन गलियारों को पुल करने के लिए वितरित करता है। दोहरे CE + CCC प्रमाणपत्रों के साथ और IEC 60502-2, GB/T 12706, और KEMA मानकों के साथ अनुपालन
, हमारे केबल सीमा पार बिजली परियोजनाओं को तैनात करने वाले ईपीसी के लिए संगतता जोखिमों को समाप्त करते हैं।
दुनिया भर में उच्च-दांव परियोजनाओं में मान्य:
अनुप्रयोग: XLPE इंसुलेटेड केबल का उपयोग रेटेड वोल्टेज 26/35kV पर बिजली वितरण और ट्रांसमिशन लाइन के रूप में किया जाता है।
निर्माण:
| कंडक्टर | IEC 60228, कक्षा 2 के अनुसार कॉपर कंडक्टर |
| परिपत्र या आकार का कंडक्टर | |
| लचीला कंडक्टर (कक्षा 5) वैकल्पिक। | |
| इन्सुलेशन | XLPE (क्रॉस-लिंक्ड पॉलीइथाइलीन) 90 ℃ पर रेटेड, कई रंग वैकल्पिक |
| धातु स्क्रीन वैकल्पिक | कॉपर टेप या कॉपर वायर ब्रेडिंग वैकल्पिक |
| म्यान | PVC या FR-PVC प्रकार ST2 से IEC 60502, काला या लाल या अनुकूलन |
आदेश देना सलाह
रेटेड वोल्टेज
आवेदन मानक: IEC/BS/UL/GB
कोर की संख्या
कंडक्टर आकार और निर्माण
इन्सुलेशन का प्रकार
बख्तरबंद या निहत्थे। यदि कवच, कवच प्रकार और सामग्री
म्यान की आवश्यकता
केबल और पैकिंग आवश्यकता की लंबाई
अन्य आवश्यकता
तकनीकी डेटा: रेटेड वोल्टेज: 26/35kV मध्यम वोल्टेज
अधिकतम कंडक्टर तापमान: सामान्य (90 ℃), आपातकालीन (130 ℃) या शॉर्ट सर्किट के तहत 5 s (250 ℃) की स्थिति से अधिक नहीं।
मिन। परिवेश अस्थायी। 0 ओसी, स्थापना के बाद और केवल तब जब केबल एक निश्चित स्थिति में हो
मिन। झुकने त्रिज्या: 20 एक्स केबल ओडी सिंगल कोर के लिए कवच के लिए
कवच के बिना मल्टी कोर के लिए 15 एक्स केबल ओडी
कवच के साथ एकल कोर के लिए 15 एक्स केबल ओडी
कवच के साथ मल्टी कोर के लिए 12 एक्स केबल ओडी
मानक: अंतर्राष्ट्रीय: IEC 60502-2, IEC 60228, (IEC 60332-3 केवल FR- प्रकार के लिए)
चीन: जीबी/टी 12706, (जीबी/टी 18380-3 केवल एफआर-टाइप के लिए)
अन्य मानकों जैसे कि बीएस, डीआईएन, वीडीई और आईसीईए अनुरोध पर
तकनीकी मापदण्ड:
| नामांकित। कंडक्टर का क्रॉस-सेक्शन | स्ट्रैंड्स नंबर/dia। कंडक्टर का | इन्सुलेशन मोटाई | म्यान की मोटाई | लगभग। आयुध डिपो |
लगभग। वज़न |
अधिकतम। कंडक्टर का डीसी प्रतिरोध (20 ℃) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| MM2 | पीसी/मिमी | मिमी | मिमी | मिमी | किलो/किमी | Ω /किमी | केवी/5min | हवा में (ए) | मिट्टी में (ए) |
| 1 × 50 | 10/2.52 | 10.5 | २.२ | 39.0 | 1758 | 0.387 | 91 | 220 | 215 |
| 1 × 70 | 14/2.52 | 10.5 | २.४ | 41.0 | 2038 | 0.268 | 91 | 270 | 265 |
| 1 × 95 | 19/2.52 | 10.5 | २.४ | 42.0 | 2355 | 0.193 | 91 | 330 | 315 |
| 1 × 120 | 24/2.52 | 10.5 | २.४ | 44.0 | 2666 | 0.153 | 91 | 375 | 360 |
| 1 × 150 | 30/2.52 | 10.5 | 2.5 | 45.0 | 3031 | 0.124 | 91 | 425 | 400 |
| 1 × 185 | 37/2.52 | 10.5 | 2.5 | 47.0 | 3427 | 0.0991 | 91 | 485 | 455 |
| 1 × 240 | 48/2.52 | 10.5 | 2.6 | 49.0 | 4070 | 0.0754 | 91 | 560 | 525 |
| 1 × 300 | 61/2.52 | 10.5 | 2.7 | 51.0 | 4748 | 0.0601 | 91 | 650 | 595 |
| 1 × 400 | 61/2.97 | 10.5 | 2.8 | 55.0 | 5801 | 0.0470 | 91 | 760 | 680 |
| 1 × 500 | 61/3.23 | 10.5 | 2.9 | 58.0 | 6623 | 0.0366 | 91 | 875 | 775 |
| 1 × 630 | 61/3.50 | 10.5 | 3 | 62.0 | 5211 | 0.0283 | 91 | 1000 | 875 |
| 1 × 800 | 91/3.20 | 10.5 | 3.1 | 68.0 | 10014 | 0.0221 | 91 | 1130 | 970 |
| 1 × 1000 | 91/3.75 | 10.5 | 3.3 | 72.0 | 12078 | 0.0176 | 91 | 1250 | 1060 |
| 3 × 50 | 10/2.52 | 10.5 | 3.7 | 81.0 | 6728 | 0.387 | 91 | 185 | 200 |
| 3 × 70 | 14/2.52 | 10.5 | 3.8 | 84.0 | 7581 | 0.268 | 91 | 230 | 250 |
| 3 × 95 | 19/2.52 | 10.5 | 3.9 | 88.0 | 8630 | 0.193 | 91 | 280 | 300 |
| 3 × 120 | 24/2.52 | 10.5 | 4.0 | 91.0 | 9688 | 0.153 | 91 | 310 | 330 |
| 3 × 150 | 30/2.52 | 10.5 | 4.1 | 95.0 | 11017 | 0.124 | 91 | 360 | 380 |
| 3 × 185 | 37/2.52 | 10.5 | 4.2 | 98.0 | 12390 | 0.0991 | 91 | 400 | 425 |
| 3 × 240 | 48/2.52 | 10.5 | 4.4 | 103.0 | 14427 | 0.0754 | 91 | 470 | 490 |
| 3 × 300 | 61/2.52 | 10.5 | 4.5 | 108.0 | 15940 | 0.0601 | 91 | 540 | 555 |
| 3 × 400 | 61/2.97 | 10.5 | 4.8 | 116.0 | 19346 | 0.0470 | 91 | 610 | 625 |
पैकिंग और शिपिंग: हम प्रति खरीद आदेश के अनुसार सख्त डिलीवरी शेड्यूल को पूरा करने में सक्षम हैं। समय सीमा को पूरा करना हमेशा सर्वोच्च प्राथमिकता होती है क्योंकि केबल की डिलीवरी में कोई भी देरी समग्र परियोजना देरी और लागत से अधिक हो सकती है।
केबल को लकड़ी की रीलों, नालीदार बक्से और कॉइल में आपूर्ति की जाती है। केबल के छोर को नमी से केबल छोरों को बचाने के लिए BOPP सेल्फ-एडेसिव टेप और गैर-हाइग्रोस्कोपिक सीलिंग कैप्स के साथ सील किया जाता है। आवश्यक अंकन ग्राहक की आवश्यकता के अनुसार ड्रम के बाहरी हिस्से पर मौसम-प्रूफ सामग्री के साथ मुद्रित किया जाएगा।
सेवा के बाद प्रतिबद्धता: शंघाई शेनघुआ केबल (समूह) के पास शेनघुआ टेनट "सबसे अच्छा उद्यम के लिए प्रयास करें, सबसे अच्छा उत्पाद का उत्पादन करें, सबसे अच्छी सेवा प्रदान करें, सबसे अच्छा ब्रांड स्थापित करें", गुणवत्ता की नीति पर जोर देता है, पहले, उच्च गुणवत्ता और माल की शून्य दोष प्राप्त करने के लिए प्रयास करता है। इसलिए, प्रत्येक ग्राहक पूरी तरह से शेनघुआ केबल की बेहतर गुणवत्ता और दोषपूर्ण सेवा से लाभान्वित हो सकता है। इस बीच, हम "सबसे अच्छा, पारस्परिक रूप से जीत" की शेनघुआ भावना का निरीक्षण करते हैं, हर ग्राहक के साथ दीर्घकालिक और स्थिर संबंध स्थापित करना चाहते हैं। इसके द्वारा, हम गारंटी देते हैं कि:
1। ग्राहक भगवान है। हम हर ग्राहक, हर सहयोग को दिल से संजोएंगे।
2। नि: शुल्क पूर्व बिक्री सेवा। हम प्रत्येक ग्राहक के लिए सबसे अच्छा प्रस्ताव प्रदान करेंगे।
3। अच्छी बिक्री सेवा। हम मुफ्त सापेक्ष उत्पाद संचालन, रखरखाव युक्तियां और स्थापना कमीशन प्रदान करेंगे
तकनीकी सलाहकार सेवा जब ग्राहकों के साथ सहयोग संबंध स्थापित करती है।
4। बिक्री सेवा के बाद विचारशील। हमारे उत्पाद को PICC (चीन की पीपुल्स इंश्योरेंस कंपनी) द्वारा वारंट किया जाता है। हम ऐसा करेंगे
स्थापना के बाद 12 महीने के भीतर मुफ्त बनाए रखना और डिबगिंग प्रदान करें (गलत उपयोग को छोड़कर)।
5। हम गारंटी देते हैं कि शंघाई में 24 घंटे के भीतर आपकी समस्याओं को हल किया जाए, अन्य जिले के लिए 72 घंटे।
6। 24 घंटे हॉट-लाइन टेलीफोन सेवा। हम पेशेवर व्यक्ति को आपके प्रश्न का उत्तर समय पर नियुक्त करेंगे।
हम हमेशा दृढ़ता से मानते हैं कि "गुणवत्ता लाइफ लाइन है, सेवा इज़ लाईसेज़-पासर है", जो हमें और अधिक करीब और तंग बना देगा!
शंघाई शेनघुआ केबल (समूह) कं, लिमिटेड।
उपवास
प्रश्न: एक उद्धरण वापस पाने में कितना समय लगता है?
A: अधिकांश उद्धरण 24 घंटे के भीतर वापस कर दिए जाते हैं, हालांकि, अगर यह एक विशेष निर्माण के लिए है, तो इसमें अधिक दिन लग सकते हैं।
प्रश्न: आपके उत्पाद क्या वारंटी देते हैं?
A: शान केबल गारंटी देता है कि हमारे सभी उत्पाद, तार केबल, और अधिक दोषों से मुक्त हैं। हम किसी भी उत्पाद को वापस लेंगे जो दोनों पक्षों द्वारा सहमत गुणवत्ता को पूरा नहीं करता है। विशिष्ट शब्द इस प्रकार हैं:
1। हम गारंटी देते हैं कि हम अनुबंध में निर्दिष्ट वारंटी अवधि की आवश्यकताओं का पालन करेंगे, कि स्व-कारोबार वितरण नेटवर्क के केबल और तार की खरीद के लिए खरीद आदेश के तहत आपूर्ति की गई वस्तु
2। हम इस विनिर्देश के तहत निर्मित होंगे और यह कि माल सबसे हाल के या वर्तमान मॉडल के नए, अप्रयुक्त होंगे। एक बार जब हम चयनित हो जाते हैं, तो हम अनुबंध की आवश्यकताओं के अनुसार माल की सख्ती से आपूर्ति करेंगे।
3। माल माल के बाद बारह (12) महीनों के लिए, या उसके किसी भी हिस्से के लिए मान्य रहेगा, क्योंकि शायद, एससीसी में संकेतित अंतिम गंतव्य पर, या अठारह (18) महीनों तक बंदरगाह से शिपमेंट की तारीख या मूल देश में लोड करने के स्थान के बाद अठारह (18) महीनों तक स्वीकार किया गया है, जो भी पहले निष्कर्ष निकाला गया है।
4। वारंटी अवधि के दौरान क्रेता निर्माता को लिखित रूप में या एजेंट द्वारा सीधे घोषित कर सकता है यदि माल की गुणवत्ता में कोई समस्या है। निर्माता उचित समय में मरम्मत या प्रतिस्थापन करेगा, और इससे संबंधित सभी खर्चों को वहन करेगा।
प्रश्न: क्या आप तार और केबल के अलावा अन्य उत्पाद बेचते हैं?
एक: तार और केबल हमारा फोर्ट है, हालांकि, हम कुछ ही नाम रखने के लिए कनेक्टर्स, केबल असेंबली और केबल टूल भी बेचते हैं। हमारे उत्पाद दुनिया भर में कई बाजारों की सेवा करते हैं।
