उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| अपमान: | पीवीसी | म्यान: | पीवीसी |
|---|---|---|---|
| सामग्री: | तांबा | कंडक्टर प्रकार: | कक्षा 2 |
| कोर नं।: | 2 से 61 | आकार: | 0.75 मिमी 2 से 10 मिमी 2 |
| कंडक्टर का आकार: | गोल | रंग: | काला या ग्रे |
| निगम: | शेनघुआ समूह | ब्रांड: | श केबल |
| प्रमुखता देना: | गैर बख्तरबंद नियंत्रण केबल,पीवीसी शीट नियंत्रण केबल,1.5mm2 नियंत्रण केबल |
||

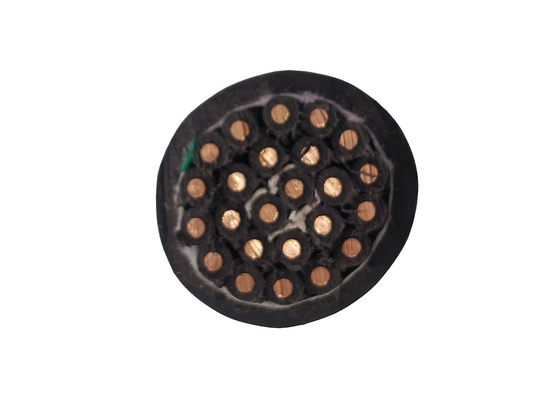

मल्टी कोर 1.5mm2 असैन्य तांबा नियंत्रण केबल पीवीसी शीट आईईसी मानक
आवेदन
इनडोर, केबल खाई, पाइपलाइन या अन्य विशिष्ट अवसरों में बिछाए जाने के लिए उपयुक्त।
निर्माण
कंडक्टर: स्ट्रैंड कॉपर कंडक्टर, वर्ग 2
इन्सुलेशनः पीवीसी
शीटः पीवीसी
मानक
आईईसी मानकः आईईसी 60227, आईईसी 60228
चीन मानकः GB9330
अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा
नामित वोल्टेजः 450/750V
अधिकतम कंडक्टर तापमानः सामान्य (70°C) से नीचे, आपातकालीन (100°Cया 5 सेकंड (160 डिग्री सेल्सियस) से अधिक की सर्ट सर्किट की स्थिति में नहीं।
न्यूनतम परिवेश तापमान 0 °C, स्थापना के बाद और केवल जब केबल एक स्थिर स्थिति में हो
मिन. झुकने त्रिज्याः 6 x केबल ओ.डी.
प्रमाणपत्र
CE, RoHS, CCC, KEMA और अधिक अन्य अनुरोध पर
विनिर्देश
| क्रॉस सेक्शन क्षेत्रफल mm2 |
मोटाई इन्सुलेशन मिमी |
मोटाई स्टील टेप मिमी |
मोटाई शीट मिमी |
कुल व्यास मिमी |
न्यूनतम प्रतिरोध पर इन्सुलेशन 70°C MΩ/किमी |
मैक्स.डी.सी प्रतिरोध 20°C पर एमओएम/किमी |
अनुमानित वजन (किग्रा/किमी) |
|
| मिन | अधिकतम | |||||||
| 4x2.5 | 0.8 | 2x0.2(0.3) | 1.5 | 13.4 | 16.1 | 0.001 | 7.41 | 450 |
| 4x4 | 0.8 | 2x0.2(0.3) | 1.5 | 14.4 | 17.4 | 0.0085 | 4.61 | 505 |
| 4x6 | 0.8 | 2x0.2(0.3) | 1.5 | 15.6 | 18.8 | 0.007 | 3.08 | 619 |
| 4x10 | 1 | 2x0.2(0.3) | 1.7 | 19.4 | 23.5 | 0.0065 | 1.83 | 947 |
| 5x2.5 | 0.8 | 2x0.2(0.3) | 1.5 | 14.3 | 17.2 | 0.001 | 7.41 | 506 |
| 5x4 | 0.8 | 2x0.2(0.3) | 1.5 | 15.4 | 18.6 | 0.0085 | 4.61 | 586 |
| 5x6 | 0.8 | 2x0.2(0.3) | 1.7 | 16.7 | 20.2 | 0.007 | 3.08 | 737 |
| 5x10 | 1 | 2x0.2(0.3) | 1.7 | 21 | 25.4 | 0.0065 | 1.83 | 1125 |
| 7x0.75 | 0.6 | 2x0.2(0.3) | 1.5 | 11.8 | 14.2 | 0.012 | 24.5 | 317 |
| 7x1.0 | 0.6 | 2x0.2(0.3) | 1.5 | 12.2 | 14.7 | 0.011 | 18.1 | 425 |
| 7x2.5 | 0.7 | 2x0.2(0.3) | 1.5 | 13.5 | 16.3 | 0.01 | 7.41 | 554 |
| 7x4 | 0.8 | 2x0.2(0.3) | 1.5 | 15.2 | 18.4 | 0.0085 | 4.61 | 701 |
| 7x6 | 0.8 | 2x0.2(0.3) | 1.7 | 18 | 21.7 | 0.007 | 3.08 | 900 |
| 7x10 | 1 | 2x0.2(0.3) | 1.7 | 22.7 | 27.4 | 0.0065 | 1.83 | 1397 |
| 10x0.75 | 0.6 | 2x0.2(0.3) | 1.5 | 13.8 | 16.7 | 0.012 | 24.5 | 449 |
| 10x1 | 0.6 | 2x0.2(0.3) | 1.5 | 14.4 | 17.4 | 0.011 | 18.1 | 558 |
| 10x1.5 | 0.7 | 2x0.2(0.3) | 1.5 | 16.1 | 19.5 | 0.011 | 12.1 | 753 |
| 10x2.5 | 0.8 | 2x0.2(0.3) | 1.7 | 18.8 | 22.7 | 0.01 | 7.41 | 956 |
| 10x4 | 0.8 | 2x0.2(0.3) | 1.7 | 20.5 | 24.8 | 0.0085 | 4.61 | 1203 |
| 10x6 | 0.8 | 2x0.2(0.3) | 1.7 | 22.5 | 27.1 | 0.007 | 3.08 | 1534 |
परिचालन विशेषताएं
नामित वोल्टेज U0/U: 450/750V
कंडक्टर का अनुमेय अधिकतम निरंतर संचालन तापमानः
पीवीसी अछूताः 70°C
शॉर्ट सर्किट पर (अधिकतम. अवधि समय 5s)
कंडक्टर का तापमान निम्न से अधिक नहीं होना चाहिए:
पीवीसी अछूताः 160°C;
स्थापना का परिवेश तापमान 0°C से कम नहीं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: उद्धरण प्राप्त करने में कितना समय लगता है?
एकः अधिकांश उद्धरण 24 घंटे के भीतर लौटाए जाते हैं, हालांकि, यदि यह एक विशेष निर्माण के लिए है, तो इसमें अधिक दिन लग सकते हैं।
प्रश्न: आपके उत्पादों की कौन सी गारंटी है?
A: SHAN केबल गारंटी देता है कि हमारे सभी उत्पाद, तार केबल, और अधिक दोष से मुक्त हैं। हम किसी भी उत्पाद को वापस ले लेंगे जो दोनों पक्षों द्वारा सहमत गुणवत्ता को पूरा नहीं करता है।विशिष्ट शर्तें इस प्रकार हैं :
1हम गारंटी देते हैं कि हम अनुबंध में निर्दिष्ट वारंटी अवधि की आवश्यकताओं का अनुपालन करेंगे,कि स्वायत्त वितरण नेटवर्क के केबल और तार की खरीद के लिए खरीद आदेश के तहत आपूर्ति किए गए सामान
2हम इस विनिर्देश के अनुसार निर्मित किया जाएगा और माल नवीनतम या वर्तमान मॉडल के नए, अप्रयुक्त हो जाएगा। एक बार हम चुना जाता है,हम अनुबंध की आवश्यकताओं के अनुसार सख्ती से माल की आपूर्ति करेंगे.
3. वारंटी बारह (12) महीनों के लिए वैध रहेगी, जब से सामान, या उसके किसी भाग को मामले के अनुसार, एससीसी में इंगित अंतिम गंतव्य पर वितरित और स्वीकार किया गया है,या उत्पत्ति देश में बंदरगाह या लोड करने की जगह से शिपमेंट की तारीख के बाद अठारह (18) महीनों के लिए, जो भी अवधि पहले समाप्त होती है।
4वारंटी अवधि के दौरान खरीदार सीधे निर्माता को लिखित रूप में या एजेंट द्वारा घोषणा कर सकता है यदि माल की गुणवत्ता में कोई समस्या है।निर्माता उचित समय में मरम्मत या प्रतिस्थापन करेगा, और इससे संबंधित सभी व्यय वहन करेगा।
प्रश्न: क्या आप तार और केबल के अलावा अन्य उत्पाद भी बेचते हैं?
एकः तार और केबल हमारी ताकत है, हालांकि, हम कनेक्टर, केबल असेंबली और केबल उपकरण भी बेचते हैं। हमारे उत्पाद दुनिया भर के कई बाजारों की सेवा करते हैं।
