उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कंडक्टर: | 99.99% तांबा | इन्सुलेशन: | XLPE |
|---|---|---|---|
| झुका: | 12XO.D | इन्सुलेशन रंग: | नीला, लाल, पीला |
| ऑपरेटिंग अस्थायी: | 90 डिग्री | केबल मार्क: | छापना या उभारना |
| मेन मार्केट: | ऐसा | निगम: | शेनघुआ समूह |
| ब्रांड: | श केबल | ||
| प्रमुखता देना: | xlpe इन्सुलेशन केबल,xlpe विद्युत केबल |
||
तीन कोर कॉपर कंडक्टर XLPE अछूता मध्यम वोल्टेज 11kV पावर केबल

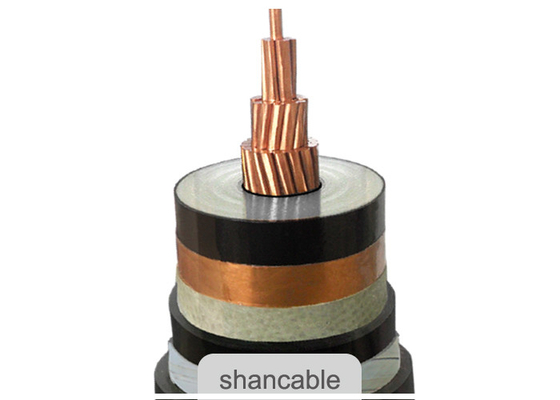

निर्माण
कंडक्टर: कॉम्पैक्ट फंसे तांबे के कंडक्टर, I.2 60228 के अनुसार Cl.2
कंडक्टर स्क्रीन: अर्ध-कंडक्टर
इन्सुलेशन: XLPE (क्रॉस-लिंक्ड पॉलीइथाइलीन) 90 OC पर रेट किया गया
इन्सुलेशन स्क्रीन: अर्ध-कंडक्टर
स्क्रीन: कॉपर टेप
म्यान: पीवीसी या FR-PVC टाइप ST2 से IEC 60502, काला
संकेत नाम:
YJ: XLPE इन्सुलेशन
V: पीवीसी म्यान
32: स्टील वायर आर्मरिंग - 3 कोर
22: स्टील टेप आर्मरिंग - 3 कोर
72: एल्यूमीनियम तार बख्तरबंद -1 कोर
62: स्टेनलेस स्टील टेप आर्मरिंग -1 कोर
ZR: ज्वाला प्रतिरोधी
आवेदन
35kV और नीचे वोल्टेज रेटेड के साथ पावर ट्रांसमिशन और वितरण लाइन के लिए उपयोग किया जाता है।
जमीन में, बाहरी और बाहरी सुविधाओं में, बाहरी, केबल नहरों में, पानी में, स्थैतिक अनुप्रयोग के लिए हाई और मीडियम वोल्टेज पावर केबल, ऐसी परिस्थितियों में जहाँ केबल यांत्रिक तनाव और तन्य तनाव के संपर्क में नहीं आते हैं।
मानक
अंतर्राष्ट्रीय: IEC 60502, IEC 60228
चीन: जीबी / टी 12706
अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा:
| Nom। कंडक्टर का क्रॉस-सेक्शन | स्ट्रैंड्स नं। कंडक्टर का | इन्सुलेशन की मोटाई | म्यान मोटाई | लगभग। आयुध डिपो | लगभग। वजन | मैक्स। कंडक्टर का डीसी प्रतिरोध (20 ℃) | परीक्षण वोल्टेज एसी | वर्तमान मूल्यांकन | |
| मिमी 2 | पीसी / मिमी | मिमी | मिमी | (मिमी) | किलो / किमी | Ω / किमी | केवी / 5min | हवा में (ए) | मिट्टी में (ए) |
| 1 × 25 | 7 / 2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7 / 2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10 / 2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14 / 2.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19 / 2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 / 2.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30 / 2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37 / 2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48 / 2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61 / 2.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61 / 2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61 / 3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61 / 3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91 / 3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91 / 3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7 / 2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7 / 2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10 / 2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14 / 2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19 / 2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 / 2.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30 / 2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37 / 2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48 / 2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61 / 2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61 / 2.97 | 3.4 | 3.6 | 81.0 | 15,107 | 0.0470 | 21 | 610 | 520 |
