उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कंडक्टर: | अल्युमीनियम | इन्सुलेशन: | XLPE |
|---|---|---|---|
| म्यान: | पीवीसी | कोर की संख्या: | 1 |
| वोल्ट रेटेड: | 1KV-35KV | कवच की सामग्री: | स्टील वायर या स्टील टेप |
| स्क्रीन: | कूप तार / टेप | ||
| हाई लाइट: | armored electrical cable,armoured electric cable |
||

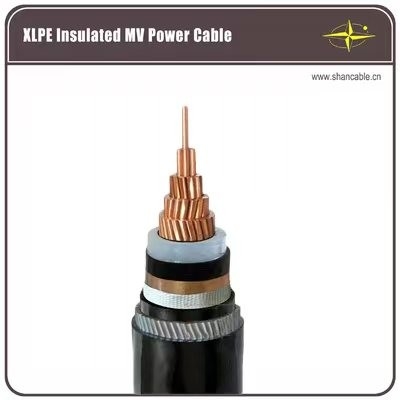

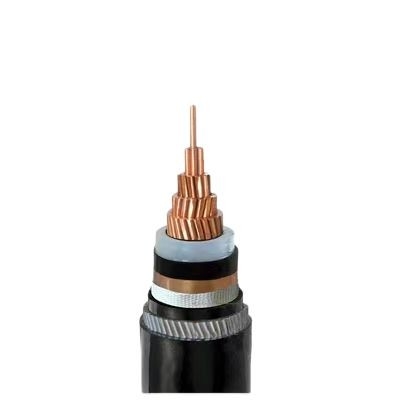

अनुकूलित बख्तरबंद विद्युत एल्यूमिनियम कंडक्टर केबल, बख्तरबंद पावर केबल
विवरण :
सीयू / एक्सएलपीई / एस टी ए / पीवीसी, आईईसी 60502
आईईसी 60502, आईईसी 60228 , जीबी / टी 12706.1-2008।
सीई, सीसीसी, केएमए
कंस्ट्रक्शन
कंडक्टर: सी ircular फंसे एल्यूमिनियम कंडक्टर, आईईसी 60228 कक्षा 2 के अनुरूप है
इन्सुलेशन: एक्सएलपीई / ए
स्क्रीन: कॉपर वायर / टेप
आंतरिक कवरिंग: पीवीसी
कवच: जस्ती स्टील वायर या टेप
शीथ: पीवीसी प्रकार एसटी 2 आईईसी 60502, काला
नोट: मानक या ग्राहक आवश्यकता के अनुसार इन्सुलेशन रंग
अनुप्रयोगों
35kv और नीचे रेटेड वोल्टेज के साथ पावर ट्रांसमिशन और वितरण लाइन के लिए प्रयुक्त। पीवीसी इन्सुलेटेड पावर केबल की तुलना में, एक्सएलपीई पावर केबल न केवल उत्कृष्ट बिजली, तंत्र, गर्मी और उम्र बढ़ने-प्रतिरोधी, पर्यावरण तनाव प्रतिरोधी और रासायनिक संक्षारण प्रतिरोधी की विशेषताओं का दावा करता है, बल्कि सरल संरचना, हल्के वजन, ड्रॉप डालने से कोई प्रतिबंध नहीं, और लंबे समय तक काम करने के लिए उच्च तापमान भत्ता।
घर के अंदर और बाहर लेलिंग के लिए। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक ताकतों नहीं। मानक
अंतर्राष्ट्रीय: आईईसी 60502, आईईसी 60228
चीन: जीबी / टी 12706.1-2008
अनुरोध पर बीएस, डीआईएन और आईसीईए जैसे अन्य मानकों
तकनीकी डेटा
रेटेड वोल्टेज: 2-35 केवी
मैक्स कंडक्टर टेम्प । : सामान्य ( 9 0 डिग्री सेल्सियस ), शॉर्ट सर्किट 5 से अधिक नहीं ( 16 0 डिग्री सेल्सियस जब 30 0 मिमी 2 से नीचे अनुभाग-क्षेत्र , 14 0 डिग्री सेल्सियस जब 30 0 मिमी 2 से ऊपर अनुभाग क्षेत्र )
न्यूनतम एक mbient टी emp । : परिवेश का तापमान 0 डिग्री सेल्सियस से नीचे होने पर केबल को गर्म किया जाएगा
मिन। झुकने त्रिज्या: एकल कोर केबल 20 ( डी + डी) ± 5%
बहु-कोर केबल 15 ( डी + डी) ± 5%
प्रमाण पत्र
सीई, आरओएचएस, सीसीसी, केईएमए और अनुरोध पर अधिक अन्य
वोल्टेज, कोर और क्रॉस-सेक्शन की 4 तालिका
| मद | श्रेणी ए, बी | 3.6 / 6KV | 6 / 10kV | 8.7 / 15kV | 12 / 20kV | 18 / 30kV | 21 / 35kV |
| श्रेणी ए, बी | 6 / 6kV | 8.7 / 10kV | 12 / 15kV | 18 / 20kV | - | 26 / 35kV | |
| अकेला कोर | मिमी 2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| तीन कोर | मिमी 2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
श्रेणी ए रेटेड वोल्टेज वाला केबल उस स्थिति में उपयोग किया जाता है जिसकी आवश्यकता 1 मिनट से अधिक नहीं होती है। स्थायी समय गलती के समय। श्रेणी बी रेटेड वोल्टेज के साथ केबल के लिए, ग्राउंडिंग गलती स्थायी समय सामान्यतः 1 घंटे से अधिक नहीं है, अधिकतम। स्थायी समय 8 घंटे से अधिक नहीं है, वार्षिक ग्राउंड गलती स्थायी समय पूरी तरह से 125 घंटे से अधिक नहीं होनी चाहिए, श्रेणी सी में सभी सिस्टम श्रेणी ए और बी की अपेक्षा करते हैं।
विवरण :
सीयू / एक्सएलपीई / एस टी ए / पीवीसी, आईईसी 60502
आईईसी 60502, आईईसी 60228 , जीबी / टी 12706.1-2008।
सीई, सीसीसी, केएमए
कंस्ट्रक्शन
कंडक्टर: सी ircular फंसे तांबे कंडक्टर, आईईसी 60228 कक्षा 2 के अनुरूप है
इन्सुलेशन: एक्सएलपीई / ए
आंतरिक कवरिंग: पीवीसी
कवच: जस्ती स्टील वायर या टेप
शीथ: पीवीसी प्रकार एसटी 2 आईईसी 60502, काला
नोट: मानक या ग्राहक आवश्यकता के अनुसार इन्सुलेशन रंग
अनुप्रयोगों
35kv और नीचे रेटेड वोल्टेज के साथ पावर ट्रांसमिशन और वितरण लाइन के लिए प्रयुक्त। पीवीसी इन्सुलेटेड पावर केबल की तुलना में, एक्सएलपीई पावर केबल न केवल उत्कृष्ट बिजली, तंत्र, गर्मी और उम्र बढ़ने-प्रतिरोधी, पर्यावरण तनाव प्रतिरोधी और रासायनिक संक्षारण प्रतिरोधी की विशेषताओं का दावा करता है, बल्कि सरल संरचना, हल्के वजन, ड्रॉप डालने से कोई प्रतिबंध नहीं, और लंबे समय तक काम करने के लिए उच्च तापमान भत्ता।
घर के अंदर और बाहर लेलिंग के लिए। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक ताकतों नहीं। मानक
अंतर्राष्ट्रीय: आईईसी 60502, आईईसी 60228
चीन: जीबी / टी 12706.1-2008
अनुरोध पर बीएस, डीआईएन और आईसीईए जैसे अन्य मानकों
तकनीकी डेटा
रेटेड वोल्टेज: 2-35 केवी
मैक्स कंडक्टर टेम्प । : सामान्य ( 9 0 डिग्री सेल्सियस ), शॉर्ट सर्किट 5 से अधिक नहीं ( 16 0 डिग्री सेल्सियस जब 30 0 मिमी 2 से नीचे अनुभाग-क्षेत्र , 14 0 डिग्री सेल्सियस जब 30 0 मिमी 2 से ऊपर अनुभाग क्षेत्र )
न्यूनतम एक mbient टी emp । : परिवेश का तापमान 0 डिग्री सेल्सियस से नीचे होने पर केबल को गर्म किया जाएगा
मिन। झुकने त्रिज्या: एकल कोर केबल 20 ( डी + डी) ± 5%
बहु-कोर केबल 15 ( डी + डी) ± 5%
प्रमाण पत्र
सीई, आरओएचएस, सीसीसी, केईएमए और अनुरोध पर अधिक अन्य
वोल्टेज, कोर और क्रॉस-सेक्शन की 4 तालिका
| मद | श्रेणी ए, बी | 3.6 / 6KV | 6 / 10kV | 8.7 / 15kV | 12 / 20kV | 18 / 30kV | 21 / 35kV |
| श्रेणी ए, बी | 6 / 6kV | 8.7 / 10kV | 12 / 15kV | 18 / 20kV | - | 26 / 35kV | |
| अकेला कोर | मिमी 2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| तीन कोर | मिमी 2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
श्रेणी ए रेटेड वोल्टेज वाला केबल उस स्थिति में उपयोग किया जाता है जिसकी आवश्यकता 1 मिनट से अधिक नहीं होती है। स्थायी समय गलती के समय। श्रेणी बी रेटेड वोल्टेज के साथ केबल के लिए, ग्राउंडिंग गलती स्थायी समय सामान्यतः 1 घंटे से अधिक नहीं है, अधिकतम। स्थायी समय 8 घंटे से अधिक नहीं है, वार्षिक ग्राउंड गलती स्थायी समय पूरी तरह से 125 घंटे से अधिक नहीं होनी चाहिए, श्रेणी सी में सभी सिस्टम श्रेणी ए और बी की अपेक्षा करते हैं।
