| मानक: | जीबी/टी 12706.1-2008, जीबी/टी 19666-2005 | रंग: | काला |
|---|---|---|---|
| वोल्टेज: | AC 50Hz | नामित वोल्टेज: | 0.6/1 केवी |
| परिचालन तापमान: | ≤90℃ | ||
| हाई लाइट: | 32Amp टाइप 1 से टाइप 2 केबल,TUV टाइप 1 से टाइप 2 केबल,32Amp Ev Charging Cable |
||
विवरण:
6/10kv XLPE अछूता केबल
CU/XLPE/ PVC, आईईसी 60502
आईईसी 60502, आईईसी 60228, जीबी/टी 12706.1-2008.
सीई, सीसीसी, केईएमए, आईएसओ

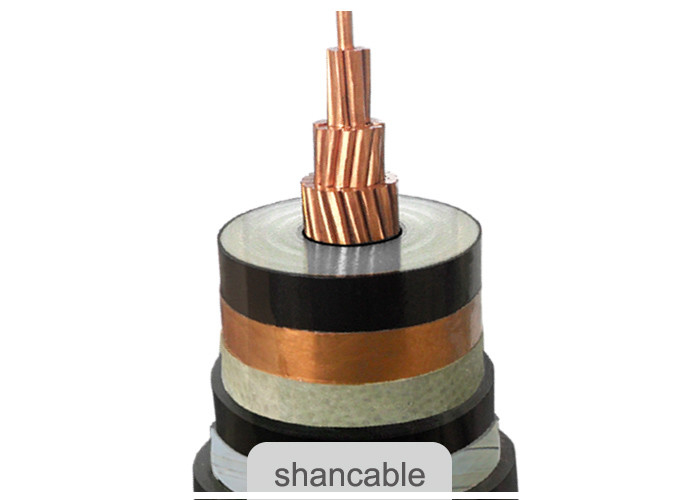

निर्माण
कंडक्टर: कॉम्पैक्ट स्ट्रैन्डेड कॉपर कंडक्टर, IEC 60228 के अनुसार Cl.2
कंडक्टर स्क्रीन: अर्धचालक
इन्सुलेशनः एक्सएलपीई (क्रॉस-लिंक्ड पॉलीएथिलीन) 90 °C पर नामित
इन्सुलेशन स्क्रीन: अर्धचालक
स्क्रीन: तांबे का टेप
शीटः पीवीसी प्रकार ST2 से IEC 60502, काला
नोटःमानक या ग्राहक की आवश्यकता के अनुसार इन्सुलेशन रंग
आवेदन
इनडोर और आउटडोर बिछाने के लिए। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक बलों को नहीं। चुंबकीय नलिकाओं में एकल कोर केबल बिछाने की अनुमति नहीं है।
मानक
अंतर्राष्ट्रीयः आईईसी 60502, आईईसी 60228
चीन: GB/T 12706.1-2008
अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा
नामित वोल्टेजः 6/10kv
अधिकतम कंडक्टर तापमानः सामान्य (90 °C), आपातकालीन (130 °C) या शॉर्ट सर्किट स्थितियों में 5 सेकंड (250 °C) से अधिक नहीं।
न्यूनतम परिवेश तापमानःयदि परिवेश का तापमान 0°C से कम हो तो केबल को पूर्व गरम किया जाना चाहिए
मोड़ त्रिज्याः एकल कोर केबल 20 ((d+D) ± 5%
मल्टी-कोर केबल 15 ((d+D) ± 5%
प्रमाणपत्र
CE, RoHS, CCC, KEMA और अधिक अन्य अनुरोध पर
तकनीकी विनिर्देश
| कंडक्टर का क्रॉस सेक्शन | कंडक्टर के स्ट्रैंड नंबर/डाय | इन्सुलेशन मोटाई | शीट की मोटाई | लगभग. ओवरडोज. | लगभग. वजन |
कंडक्टर का अधिकतम डीसी प्रतिरोध (20 °C) | परीक्षण वोल्टेज एसी | वर्तमान रेटिंग | |
| मिमी2 | पीसी/मिमी | मिमी | मिमी | (मिमी) | किलोग्राम/किमी | Ω / किमी | kV/5min | हवा में (A) | मिट्टी में ((A) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/252 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 / 2.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/252 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2।52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2।97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | ६१/३23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | ६१/३50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/252 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 / 2.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/252 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2।52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2।97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
उपरोक्त उत्पाद विनिर्देशों, आकारों और संरचनाओं को तकनीकी प्रगति के कारण बदला जा सकता है। ग्राहक की जरूरतों के अनुसार समान विनिर्देशों को डिजाइन और निर्मित किया जा सकता है।
