उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कंडक्टर: | कॉम्पैक्ट फंसे एल्यूमीनियम कंडक्टर, I.2 60228 के अनुसार Cl.2 | इन्सुलेशन: | XLPE (क्रॉस-लिंक्ड पॉलीइथाइलीन) 90 OC पर रेट किया गया |
|---|---|---|---|
| नमूना: | नि: शुल्क | इन्सुलेशन रंग: | लाल, पीला, नीला |
| म्यान: | पीवीसी या FR-PVC टाइप ST2 से IEC 60502, काला | स्क्रीन: | कॉपर टेप |
| हाई लाइट: | xlpe इन्सुलेशन केबल,xlpe अछूता केबल |
||

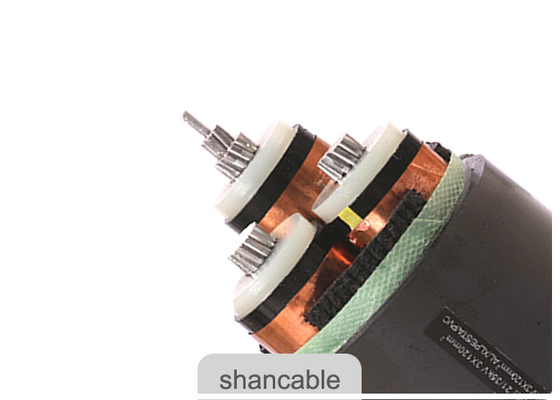

तीन कोर एल्यूमीनियम कंडक्टर XLPE अछूता पावर केबल मध्यम वोल्टेज 21 / 35kV
निर्माण
कंडक्टर: कॉम्पैक्ट फंसे एल्यूमीनियम कंडक्टर, I.2 60228 के अनुसार Cl.2
कंडक्टर स्क्रीन: अर्ध-कंडक्टर
इन्सुलेशन: XLPE (क्रॉस-लिंक्ड पॉलीइथाइलीन) 90 OC पर रेट किया गया
इन्सुलेशन स्क्रीन: अर्ध-कंडक्टर
स्क्रीन: कॉपर टेप
म्यान: पीवीसी या FR-PVC टाइप ST2 से IEC 60502, काला
अनुप्रयोग
घर के अंदर और बाहर बिछाने के लिए। स्थापना के दौरान कुछ कर्षण सहन करने में सक्षम, लेकिन बाहरी यांत्रिक बल नहीं। चुंबकीय नलिकाओं में सिंगल कोर केबल बिछाने की अनुमति नहीं है।
मानक
अंतर्राष्ट्रीय: IEC 60502-1, IEC 60228,
चीन: GB / T 12706, (GB / T 18380-3 केवल ZR-YJV के लिए)
अन्य मानक जैसे बीएस, डीआईएन और आईसीईए अनुरोध पर
तकनीकी डेटा
रेटेड वोल्टेज: 21/35 (36) केवी
अधिकतम कंडक्टर तापमान: सामान्य (90 ओ सी), आपातकालीन (130 ओ सी) या शॉर्ट सर्किट के तहत 5 एस (250 ℃) की स्थिति में नहीं।
मिन। व्यापक तापमान। 0 ओ सी, स्थापना के बाद और केवल जब केबल एक निश्चित स्थिति में है
मिन। झुकने त्रिज्या: सिंगल कोर के लिए 20 x केबल आयुध डिपो
मल्टी कोर के लिए 15 x केबल आयुध डिपो
प्रमाण पत्र
CE, RoHS, KEMA और अन्य अनुरोध पर
वाणिज्यिक आइटम: MOQ: 200 मी
भुगतान की शर्तें: उत्पादन से पहले 30% टी / टी, प्रसव से पहले 70% टी / टी
पैकिंग: लकड़ी के लोहे के ड्रम
विशेष विवरण
| Nom। कंडक्टर का क्रॉस-सेक्शन | स्ट्रैंड्स नं। कंडक्टर का | इन्सुलेशन की मोटाई | म्यान मोटाई | लगभग। आयुध डिपो | लगभग। वजन | मैक्स। कंडक्टर का डीसी प्रतिरोध (20 ℃) | परीक्षण वोल्टेज एसी | वर्तमान मूल्यांकन | |
| मिमी 2 | पीसी / मिमी | मिमी | मिमी | (मिमी) | किलो / किमी | Ω / किमी | केवी / 5min | हवा में (ए) | मिट्टी में (ए) |
| 1 × 50 | 10 / 2.52 | 9.3 | 2 | 37.0 | 1360 | 0.641 | 73.5 | 170 | 165 |
| 1 × 70 | 14 / 2.52 | 9.3 | 2.5 | 38.0 | 1471 | 0.443 | 73.5 | 210 | 200 |
| 1 × 95 | 19 / 2.52 | 9.3 | 2.5 | 40.0 | 1605 | 0.320 | 73.5 | 255 | 240 |
| 1 × 120 | 24 / 2.52 | 9.3 | 2.5 | 42.0 | 1756 | 0.253 | 73.5 | 290 | 270 |
| 1 × 150 | 30 / 2.52 | 9.3 | 2.5 | 44.0 | 1910 | 0.206 | 73.5 | 330 | 305 |
| 1 × 185 | 37 / 2.52 | 9.3 | 2.5 | 45.0 | 2102 | 0.1640 | 73.5 | 380 | 345 |
| 1 × 240 | 48 / 2.52 | 9.3 | 2.5 | 48.0 | 2395 | 0.1250 | 73.5 | 435 | 400 |
| 1 × 300 | 61 / 2.52 | 9.3 | 3 | 50.0 | 2672 | 0.1000 | 73.5 | 510 | 455 |
| 1 × 400 | 61 / 2.97 | 9.3 | 3 | 53.0 | 3094 | 0.0778 | 73.5 | 595 | 525 |
| 1 × 500 | 61 / 3.23 | 9.3 | 3 | 55.0 | 3595 | 0.0605 | 73.5 | 690 | 600 |
| 1 × 630 | 61 / 3.50 | 9.3 | 3.1 | 60.0 | 4193 | 0.0469 | 73.5 | 800 | 680 |
| 1 × 800 | 91 / 3.20 | 5.5 | 3.1 | 65 | 4792 | 0.0367 | 73.5 | 920 | 770 |
| 1 × 1000 | 91 / 3.75 | 5.5 | 3.2 | 70 | 5581 | 0.0291 | 73.5 | 1040 | 860 |
| 3 × 50 | 10 / 2.52 | 9.3 | 3.5 | 76.0 | 4492 | 0.641 | 73.5 | 145 | 170 |
| 3 × 70 | 14 / 2.52 | 9.3 | 3.6 | 80.0 | 5000 | 0.443 | 73.5 | 190 | 190 |
| 3 × 95 | 19 / 2.52 | 9.3 | 3.7 | 83.0 | 5533 | 0.320 | 73.5 | 215 | 230 |
| 3 × 120 | 24 / 2.52 | 9.3 | 3.8 | 86.0 | 6054 | 0.253 | 73.5 | 240 | 255 |
| 3 × 150 | 30 / 2.52 | 9.3 | 3.9 | 89.0 | 6593 | 0.206 | 73.5 | 280 | 295 |
| 3 × 185 | 37 / 2.52 | 9.3 | 4.0 | 93.0 | 7255 | 0.1640 | 73.5 | 310 | 330 |
| 3 × 240 | 48 / 2.52 | 9.3 | 4.2 | 98.0 | 8216 | 0.1250 | 73.5 | 365 | 380 |
| 3 × 300 | 61 / 2.52 | 9.3 | 4.3 | 102.0 | 9248 | 0.1000 | 73.5 | 430 | 435 |
| 3 × 400 | 61 / 2.97 | 9.3 | 4.6 | 110.0 | 10,663 | 0.0778 | 73.5 | 485 | 500 |
